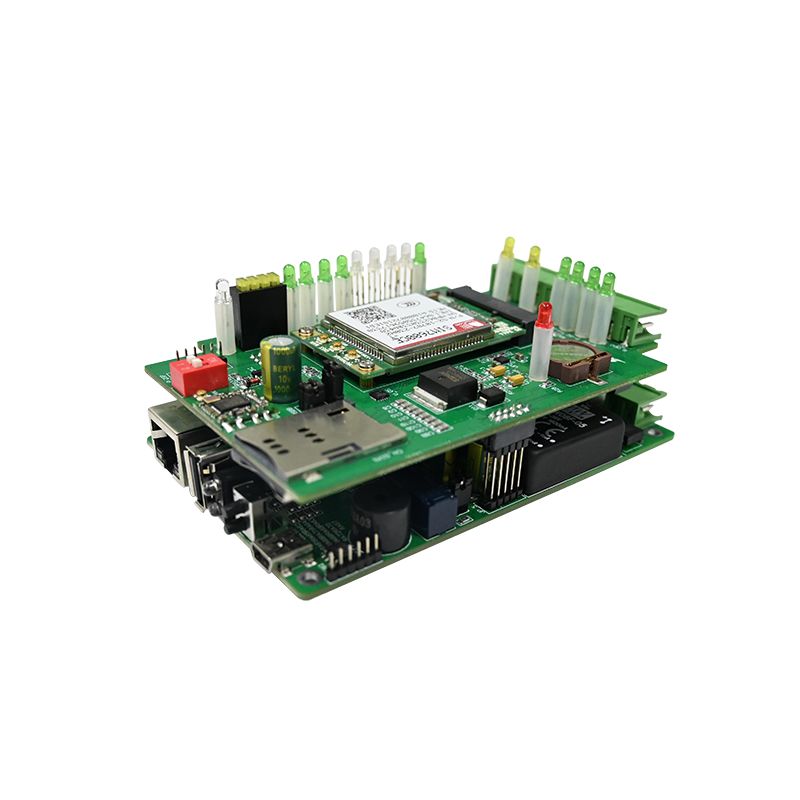

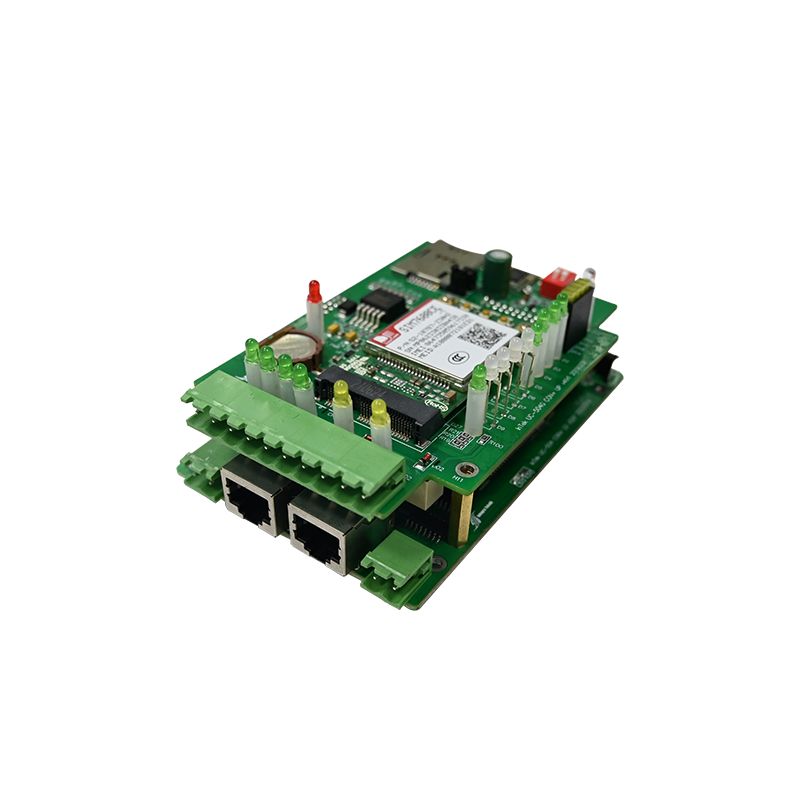

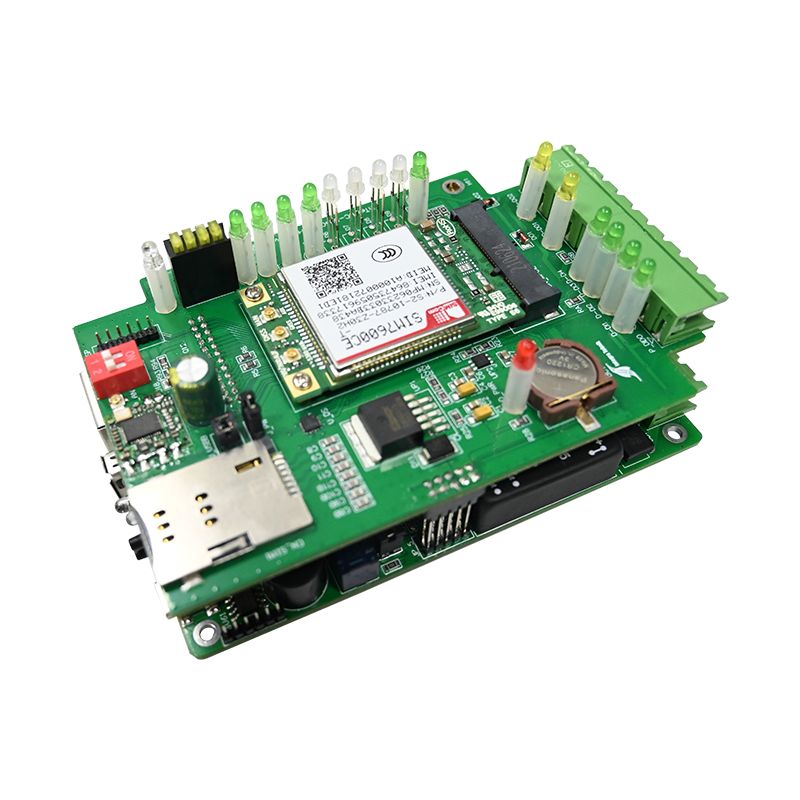

PCBA de controle de acesso

Acesso UNIXPLOREControle PCBAfoi desenvolvido para marcas de equipamentos de segurança, integradores de sistemas de controle de acesso e fornecedores de soluções para edifícios inteligentes que buscam soluções de controle de acesso eletrônico confiáveis ​​e escaláveis. Este PCBA de controle de acesso de nível comercial combina processamento de autenticação rápido, controle de relé estável, comunicação criptografada e gerenciamento offline flexível em uma plataforma PCB compacta e durável.

O que é um PCBA de controle de acesso?

Um PCBA de controle de acesso é o cérebro eletrônico dentro de leitores de cartão, teclados, scanners biométricos e controladores de porta. Ele processa dados de credenciais, toma decisões de autenticação e aciona atuadores de bloqueio. Ao contrário das placas de uso geral, um PCBA deve lidar com criptografia de nível de segurança, lógica de retransmissão à prova de falhas e energia ininterrupta durante breves interrupções.

Selecionar o PCBA de controle de acesso errado leva a batidas de portas que não travam, credenciais que levam segundos para serem verificadas ou bloqueios completos do sistema durante períodos de alto tráfego.

Funções principais de um PCBA de controle de acesso

• Leitura de credenciais – Wiegand, OSDP ou entrada serial de leitores de cartão RFID/ocultos
• Lógica de autenticação – Banco de dados integrado (offline) ou retransmissão para controlador host
• Controle de relé – Saídas de contato seco para fechaduras magnéticas ou fechaduras elétricas
• Monitoramento de entrada – Sensor de posição da porta (reed switch) e botão de solicitação de saída (REX)
• Detecção anti-violação – Sensor aberto do gabinete e proteção contra violação da memória

Ap típicoaplicações

Parâmetros Técnicos Detalhados

As especificações a seguir representam um PCBA de controle de acesso de nível comercial adequado para escritórios, apartamentos e instalações industriais.

Características Elétricas

Interfaces de entrada e saída

Memória e capacidade do usuário

Físico e Ambiental

• Dimensões da placa – 85 mm x 55 mm (padrão) ou 100 mm x 70 mm (com gabinete)
• Montagem – Quatro furos de 3,5 mm para espaçadores
• Temperatura operacional – -20°C a +65°C
• Temperatura de armazenamento – -40°C a +85°C
• Tolerância à umidade – 10% a 90% UR (sem condensação)
• Bateria reserva – Circuito opcional de carregamento de íon-lítio de 3,7 V ou chumbo-ácido de 12 V

Recursos de segurança

• Criptografia – AES-128 para comunicação OSDP
• Detecção de violação – Gabinete aberto aciona bloqueio de relé e saída de alarme
• Watchdog timer – Reinicialização automática após 5 segundos de bloqueio do processador
• Proteção de memória flash – verificação de soma de verificação na inicialização

Como este PCBA de controle de acesso se compara

Perguntas frequentes sobre PCBA de controle de acesso

Essas três perguntas são feitas por integradores de sistemas de segurança, gerentes de instalações e engenheiros de hardware que avaliam soluções PCBA de controle de acesso.

Pergunta 1: Qual é a diferença entre configurações de relé à prova de falhas e à prova de falhas em um PCBA de controle de acesso e qual devo usar?

Responder:A diferença determina se as portas serão travadas ou destravadas durante uma queda de energia. Fail-secure (também chamado de energia para abrir) significa que o relé deve ser energizado para destravar a porta. Quando a energia é perdida, o relé retorna ao estado de repouso, o que mantém a porta trancada. Isso é usado para portas de segurança, salas de servidores e áreas de manuseio de dinheiro, onde manter os intrusos afastados é mais importante do que uma saída fácil. À prova de falhas (energia para travar) significa que o relé deve ser energizado para travar a porta. Quando a energia é perdida, a porta é destravada automaticamente. Isso é exigido pelos códigos de incêndio para saídas de emergência, portas de escadas e qualquer caminho de saída onde as pessoas devam escapar durante uma falha de energia. A maioria das placas PCBA de controle de acesso fornece um relé de contato seco configurado como Formulário C (COM, N/O, N/C). Para proteção contra falhas, conecte a trava ao terminal N/O. Para segurança contra falhas, conecte a trava ao terminal N/C. Verifique sempre os códigos de incêndio locais antes de selecionar – a NFPA 101 exige segurança contra falhas em todas as portas de saída em edifícios comerciais. Para portas que exigem segurança e conformidade contra incêndio, use uma fechadura à prova de falhas e um painel de bateria reserva que mantenha o PCBA de controle de acesso ligado por 4 a 8 horas após uma falha na rede elétrica.

Pergunta 2: Este PCBA de controle de acesso pode funcionar offline sem uma conexão de rede e quantos usuários ele pode armazenar localmente?

Responder:Sim. Este PCBA opera totalmente offline em modo autônomo. Todas as credenciais de usuário, agendamentos de acesso e registros de eventos são armazenados na memória flash integrada. A configuração padrão comporta 1.000 usuários com 10.000 logs de eventos sem custo adicional. Uma versão estendida (atualizável em campo via firmware) comporta 10.000 usuários e 50.000 eventos. A operação offline requer um dispositivo de programação para carregar inicialmente os usuários – seja um cartão mestre dedicado (o primeiro cartão programado define os privilégios do administrador), um teclado com fio conectado a uma entrada auxiliar ou uma conexão temporária de laptop através da porta de configuração (TTL ou RS-232). Uma vez programado, o PCBA de controle de acesso toma decisões de autenticação localmente em menos de 50 milissegundos. Nenhuma nuvem, nenhum PC host, nenhum cabo Ethernet é necessário. Isso torna os projetos de PCBA off-line ideais para portões remotos, trailers de construção e pequenos escritórios onde a instalação de cabeamento de rede é impraticável. Para recuperar logs de eventos de um quadro offline, você deve conectar um laptop ou usar um dispositivo portátil de transferência de dados. O monitoramento em tempo real requer um PCBA de controle de acesso em rede com Ethernet ou Wi-Fi.

Pergunta 3: Como faço para conectar um leitor Wiegand a este PCBA de controle de acesso e qual é a distância máxima do cabo?

Responder:A interface Wiegand usa três sinais ativos: Dados 0 (D0), Dados 1 (D1) e terra (GND). Alguns leitores também requerem alimentação de +12V. Siga esta tabela de fiação:

A distância máxima do cabo para Wiegand a 12V depende da bitola do fio e da capacitância do cabo:

Use cabo de par trançado blindado e trançado com fio dreno. Conecte a blindagem ao aterramento somente na extremidade da PCBA de controle de acesso (nunca no leitor) para evitar loops de aterramento. Para distâncias que excedam esses limites, instale um repetidor Wiegand ou mude para OSDP (RS-485), que atinge com segurança 1.200 metros (4.000 pés). Sempre teste com um cabo longo na bancada antes da instalação final – a degradação do sinal pode causar leituras intermitentes do cartão que são difíceis de depurar no local.

Melhores práticas de instalação para controle de acesso PCBA

Mesmo um PCBA de controle de acesso de alta qualidade falha se instalado incorretamente. Siga estas diretrizes.

Local de montagem

• Dentro da área segura – Coloque o controlador dentro da zona protegida (não acima da porta do lado de fora)
• Altura – 1,5 a 1,8 metros para acesso ao teclado durante a programação
• Gabinete – Use uma caixa de metal com chave para instalações comerciais
• Separação – Mantenha as linhas de energia CA (120/240 V) a pelo menos 30 cm de distância da fiação de baixa tensão

Diretrizes de fiação para relés

Erros comuns de fiação

Lista de verificação de testes antes da implantação

Execute esta sequência em cada PCBA de controle de acesso antes de sair da bancada.

Procedimento de teste de bancada

1. Aplique 12V DC e meça a corrente (40-60mA típico em modo inativo)
2. Apresente um cartão válido – o relé deve clicar e o LED mudar de estado
3. Meça a continuidade entre os terminais de relé N/O (deve fechar durante o tempo de espera programado)
4. Apresentar um cartão inválido – o relé não deve ser ativado
5. Ativar entrada REX – a porta deve ser destrancada sem credencial
6. Abra o gabinete – a saída tamper deve mudar de estado
7. Simular entrada de alarme de incêndio – todos os relés à prova de falhas devem ser desenergizados

Critérios de aprovação/reprovação

Referência de especificações principais

Guarde este bloco para referência de compras e engenharia.

Controle de acesso PCBA – Classe Comercial

• Entrada: 9-24 Vcc, 60 mA em espera
• Interface do leitor: Wiegand 26/34 bits ou OSDP (RS-485)
• Capacidade de usuários: 1.000 (padrão) / 10.000 (estendido)
• Registro de eventos: 10.000 eventos
• Relés: Bloqueio (5A) + Aux (2A)
• Entradas: Sensor de porta, REX, intertravamento contra incêndio
• Temperatura operacional: -20°C a +65°C

• Segurança: AES-128, watchdog, detecção de violação
