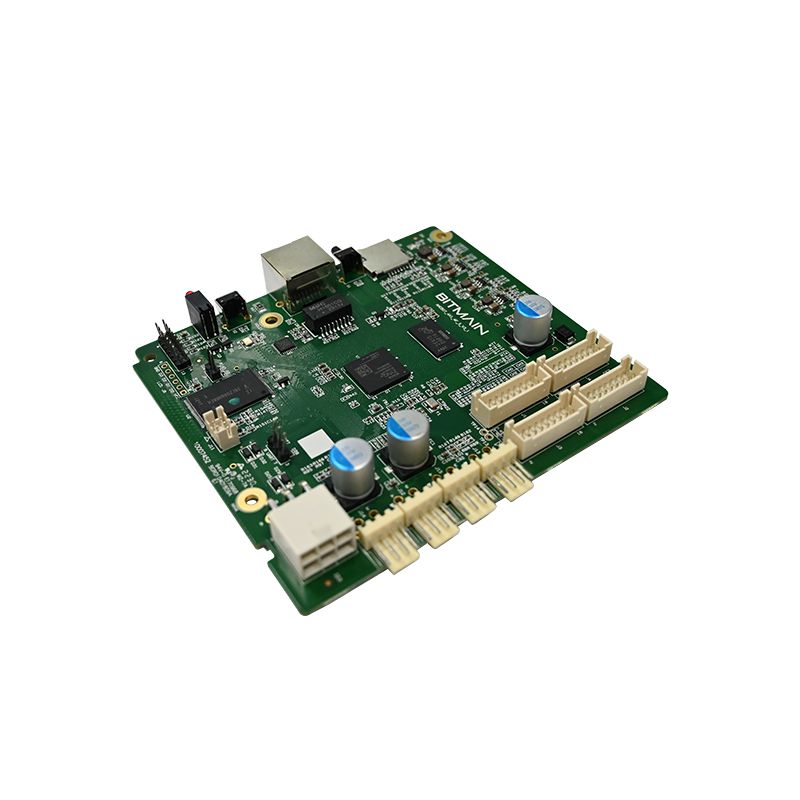

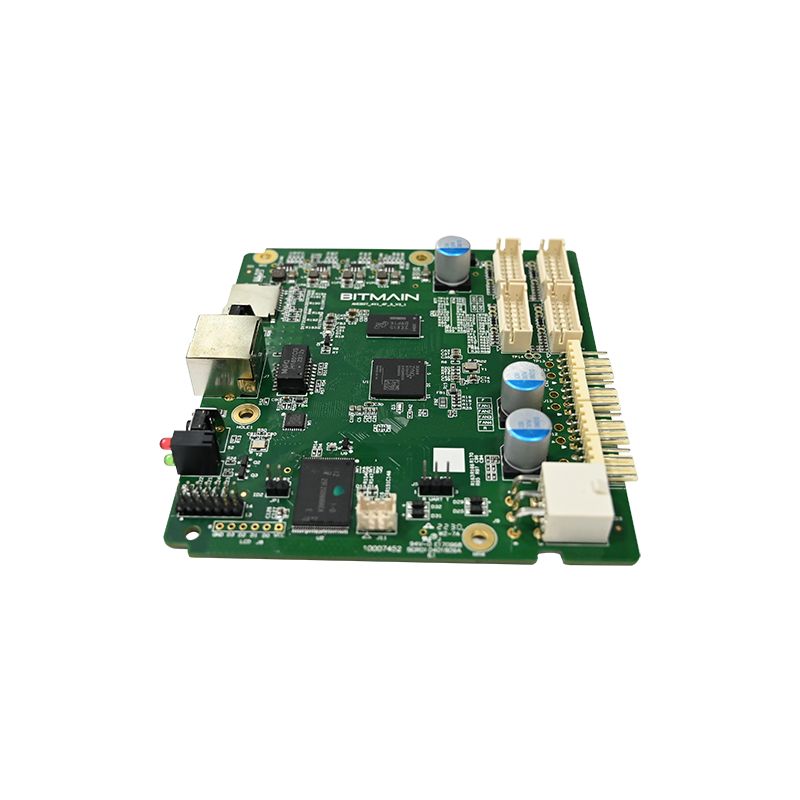

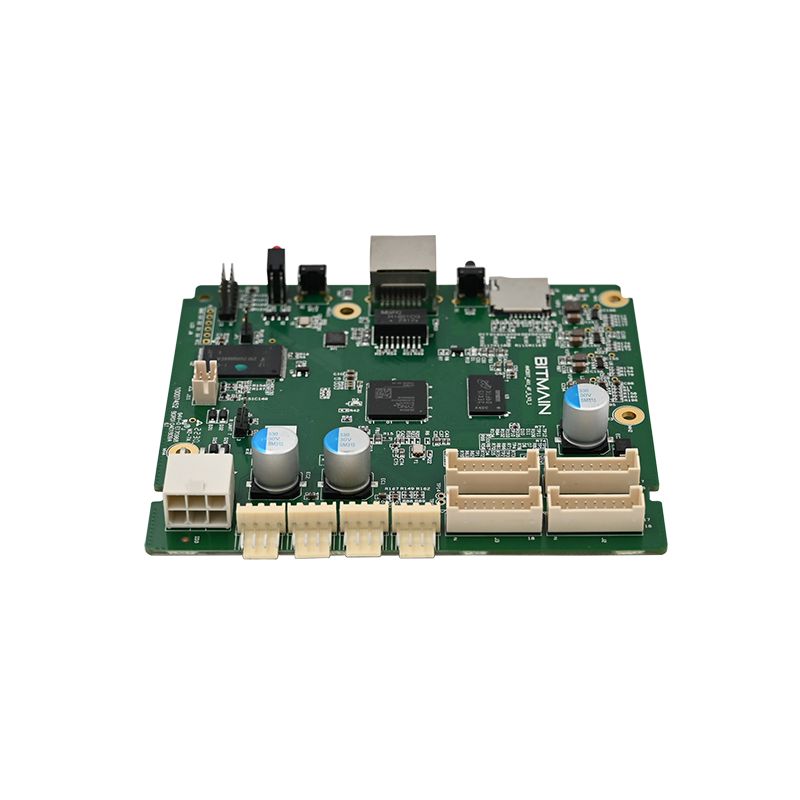

Sensor de movimento PCBA

O que é um sensor de movimento PCBA?

Um sensor de movimento PCBA é um conjunto de placa de circuito impresso projetado especificamente para detectar movimento usando transdutores infravermelhos, micro-ondas ou ultrassônicos. Ao contrário do PCBA de uso geral, as placas de sensor de movimento exigem baixo consumo de energia, resposta rápida para despertar e filtragem de ruído para evitar falsos disparos.

Os engenheiros selecionam um sensor de movimento PCBA com base em três parâmetros: faixa de detecção, tipo de sinal de saída e corrente operacional. A escolha errada leva a alarmes falsos frequentes ou detecções perdidas.

Componentes principais de um sensor de movimento PCBA

Cada sensor de movimento PCBA contém estes cinco blocos funcionais:

· Elemento sensor – PIR (piroelétrico), Doppler de micro-ondas ou transdutor ultrassônico

· Front end analógico – Amplificador operacional com filtro passa-banda

· Comparador – Detector de limite com histerese

· Lógica de tempo – Tempo de espera e período de bloqueio ajustáveis

· Estágio de saída – Relé, transistor ou sinal de nível lógico

Aplicações Típicas

Parâmetros técnicos detalhados deste sensor de movimento PCBA

As especificações a seguir representam um PCBA típico de sensor de movimento de alto desempenho usado em produtos de segurança comercial e residencial.

Características Elétricas

Desempenho de detecção

Especificações Físicas e Ambientais

· Dimensões da placa – 32 mm x 28 mm (padrão) ou personalizado

· Orifícios de montagem – Dois de 3 mm de diâmetro, 25 mm de centro a centro

· Temperatura operacional – -20°C a +70°C

· Temperatura de armazenamento – -40°C a +85°C

· Tolerância à umidade – 95% UR sem condensação

· Revestimento isolante – Opcional (para uso externo ou úmido)

Configurações ajustáveis ​​(interruptor DIP ou jumper)

A maioria dos designs de sensores de movimento PCBA incluem parâmetros configuráveis ​​pelo usuário:

Como este sensor de movimento PCBA se compara aos designs concorrentes

Nem todas as placas PCBA de sensores de movimento têm desempenho igual em condições do mundo real. A tabela abaixo mostra diferenças críticas.

Perguntas frequentes sobre sensor de movimento PCBA - Respostas de engenharia

Essas três perguntas são feitas semanalmente por engenheiros de hardware, integradores e especialistas em compras que avaliam soluções PCBA de sensores de movimento.

Pergunta 1: Qual é a diferença entre os designs de PCBA de sensor de movimento PIR, micro-ondas e de tecnologia dupla - e qual devo escolher?

Resposta: Um sensor de movimento PIR (infravermelho passivo) PCBA detecta alterações na radiação infravermelha de corpos em movimento. Ele consome energia muito baixa (standby de 15-30 µA), mas é sensível a gradientes de temperatura e pode disparar falsamente devido às aberturas de ventilação HVAC ou à luz solar. Um sensor de movimento de micro-ondas PCBA emite RF de baixa potência (normalmente 5,8 GHz ou 10,525 GHz) e mede o deslocamento Doppler. Ele detecta através de invólucros de plástico e ignora a temperatura, mas consome corrente mais alta (15-25 mA) e pode penetrar nas paredes, causando falsa detecção em salas adjacentes. Um sensor de movimento PCBA de tecnologia dupla contém sensores PIR e de micro-ondas e é acionado apenas quando ambos detectam movimento. Isto elimina quase todos os alarmes falsos, mas aumenta o custo e a corrente de espera (2-5mA). Guia de seleção: Para luzes externas alimentadas por bateria, escolha somente PIR. Para detecção de ocupação interna onde acionamentos falsos são inaceitáveis, escolha tecnologia dupla. Para portas automáticas onde a velocidade é mais importante do que o consumo de energia, escolha somente micro-ondas. A maioria dos designs de PCBA de sensores de movimento de segurança comercial usam PIR com filtragem de sinal avançada como o melhor equilíbrio entre custo, potência e confiabilidade.

Pergunta 2: Como ajusto o alcance de detecção e o tempo de retenção neste sensor de movimento PCBA, e essas configurações podem ser alteradas sem remover a placa de seu gabinete?

Resposta: Este sensor de movimento PCBA oferece três métodos de ajuste. Primeiro, os potenciômetros integrados: um rotulado como “SENS” (sensibilidade) ajusta o alcance de detecção de 3 metros (totalmente no sentido anti-horário) a 12 metros (totalmente no sentido horário). Um segundo denominado “TIME” ajusta o tempo de espera de 5 segundos a 10 minutos. Em segundo lugar, chaves DIP: a maioria das placas inclui uma chave de 4 posições para configurações aproximadas de tempo de espera, limite de luz e polaridade de saída. Terceiro, para ajuste remoto, alguns designs de PCBA de sensor de movimento incluem uma entrada digital que aceita potenciômetros externos ou sinais de controle de 0-10V. Para ajustes sem abrir o gabinete, especifique um sensor de movimento PCBA com um receptor de controle remoto (38kHz IR ou 433MHz RF) – isso adiciona aproximadamente US$ 1,50 ao custo do BOM. Sem ajuste remoto, é necessário abrir o invólucro e usar uma pequena chave de fenda para girar os potenciômetros. Sempre ajuste a sensibilidade após a montagem em seu local final, pois as paredes circundantes e o material do piso afetam o alcance de detecção. Comece com uma sensibilidade de 50% e aumente apenas se existirem lacunas de cobertura.

Pergunta 3: Qual é a taxa típica de falsos disparos para este sensor de movimento PCBA e como a compensação de temperatura reduz os falsos alarmes?

Resposta: Em uma aplicação instalada corretamente (sem luz solar direta na lente, sem saídas de calor dentro de 2 metros, sem grandes janelas de vidro refletindo o tráfego em movimento), esse sensor de movimento PCBA atinge uma taxa de disparo falso de menos de um evento a cada 200 detecções. Sem compensação de temperatura, um sensor de movimento PIR PCBA pode disparar falsamente quando a temperatura ambiente se aproxima da temperatura da pele humana (aproximadamente 37°C ou 98°F). A uma temperatura ambiente de 30°C, a relação sinal-ruído cai 60% em comparação com 20°C. Este sensor de movimento PCBA inclui um termistor integrado conectado a um circuito de compensação que aumenta o ganho em 2,5% para cada aumento de 1°C acima de 25°C. A 35°C, o ganho é 25% maior que a 25°C, restaurando a sensibilidade de detecção. A compensação também reduz o ganho em baixas temperaturas (abaixo de 10°C) para evitar falsos disparos devido a correntes de ar frio. Dados de campo de instalações de sensores de movimento PCBA em climas do Oriente Médio (temperaturas externas atingindo 45°C) mostram uma redução de 78% em alarmes incômodos quando a compensação de temperatura está habilitada ou desabilitada. Sempre habilite a compensação para espaços externos ou internos não condicionados.

Melhores práticas de instalação para sensor de movimento PCBA

Mesmo o melhor sensor de movimento PCBA tem um desempenho ruim se instalado incorretamente. Siga estas diretrizes.

Altura e posição de montagem

· Altura recomendada – 1,8 a 2,2 metros (nível dos ombros à cabeça)

· Abaixo de 1,5 metros – Perde o movimento do tronco, detecta apenas animais de estimação

· Acima de 2,5 metros – Cobertura reduzida do solo, cria zonas mortas diretamente abaixo

Evite essas falsas fontes de gatilho

Diretrizes de fiação

· Use par trançado para sinais de saída com comprimento superior a 10 metros

· Mantenha os fios de alimentação CA a pelo menos 30 cm do sensor de movimento PCBA

· Adicione um capacitor de 100nF na entrada de energia se estiver alternando cargas ruidosas (relés, contatores)

Testando seu sensor de movimento PCBA antes da instalação

Um teste de bancada detecta 90% dos erros de configuração. Siga esta sequência.

Procedimento de teste de bancada

1. Ligue a energia e aguarde 60 segundos para aquecer

2. O LED de confirmação pisca aproximadamente uma vez a cada 10 segundos (indica espera)

3. Caminhe pelo campo de visão a 3 metros de distância

4. Verifique se o LED acende e a saída muda de estado

5. Marque o tempo até que o LED desligue (deve corresponder à configuração do tempo de espera)

6. Repita com rastejamento lento (0,2 m/s) e corrida rápida (2 m/s)

Falhas e Causas

Resumo – Referência das principais especificações

Para referência rápida, mantenha este bloco de especificações disponível durante o projeto e aquisição.

Sensor de movimento PCBA – configuração padrão

· Tensão: 5-24 Vcc

· Corrente de espera: 20µA típico

· Alcance de detecção: 8 a 12 metros

· Ângulo de detecção: 120 graus

· Tempo de espera: ajustável de 5s a 10min

· Saída: Relé (10A) ou transistor (100mA)

· Temperatura de operação: -20°C a +70°C

· Certificações: Em conformidade com os padrões ISO9001 e RoHS
