Análise de falhas e solução de problemas no processamento de PCBA

No processo de PCBA (Conjunto da placa de circuito impresso) Processamento, análise de falhas e solução de problemas são links -chave para garantir a qualidade do produto e a eficiência da produção. Ao identificar e resolver sistematicamente falhas, a confiabilidade do produto pode ser melhorada e os custos de produção podem ser reduzidos. Este artigo explorará tipos de falhas comuns, métodos de análise e estratégias de solução de problemas no processamento do PCBA para ajudar as empresas a melhorar a qualidade e a eficiência da produção.

Tipos de falhas comuns

1. Defeitos de solda

Defeitos de solda são os problemas mais comuns no processamento do PCBA, incluindo solda a frio, solda a frio, pontes de solda e juntas de solda ausentes. A soldagem a frio se manifesta como fraco contato das juntas de solda, resultando em transmissão instável de sinal elétrico; Pontes de solda referem -se à solda que flui para áreas que não devem ser conectadas, formando um curto -circuito; As juntas de solda ausentes referem -se às juntas de solda que não estão totalmente formadas, resultando em problemas de circuito aberto.

2. Circuito aberto da placa de circuito

Os problemas de circuito aberto referem -se ao fato de que algumas linhas ou juntas de solda na placa de circuito não formam uma conexão elétrica confiável. As causas comuns incluem solda baixa, substratos de PCB danificados e erros de design.

3. Problemas de curto -circuito

Os problemas de curto -circuito referem -se ao contato acidental de duas ou mais peças de circuito na placa de circuito que não devem ser conectadas, resultando em fluxo de corrente anormal, o que pode danificar a placa ou componentes do circuito. As causas comuns incluem transbordamento de solda, curto de fio de cobre ou contato acidental causado por contaminantes.

Método de análise de falhas

1. Inspeção visual

O uso de um microscópio ou câmera de alta ampliação para inspeção visual pode detectar defeitos de articulação de solda, circuitos abertos e circuitos curtos. Uma inspeção visual detalhada da placa de circuito pode identificar rapidamente defeitos óbvios.

Verifique as juntas da solda: observe a forma e o status da conexão das juntas de solda para confirmar se existe uma junta de solda falsa ou junta de solda a frio.

Verifique o circuito: verifique se o circuito na placa de circuito está intacto e se existe um circuito aberto ou curto -circuito.

Estratégia de implementação: execute inspeções visuais regularmente, encontre e registre problemas e tome medidas de reparo no tempo.

2. Teste elétrico

O teste elétrico inclui testes funcionais, testes de continuidade e teste de isolamento, que podem detectar o status de trabalho real e a conexão elétrica da placa de circuito.

Teste funcional: Execute testes funcionais após a montagem para confirmar se a placa de circuito está funcionando corretamente de acordo com os requisitos de projeto.

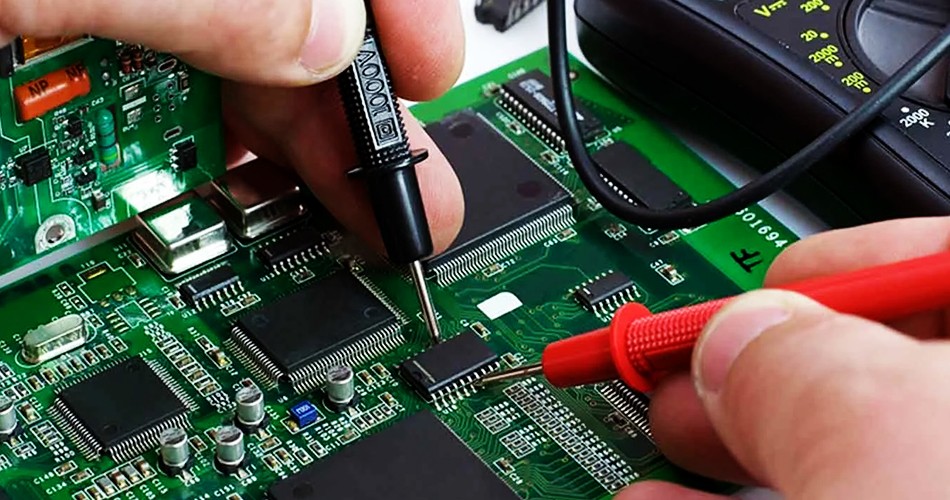

Teste de continuidade: use um multímetro para testar os vários pontos de conexão da placa de circuito para verificar se há um problema de circuito aberto.

Teste de isolamento: teste o desempenho do isolamento da placa de circuito para garantir que não haja curto -circuito acidental em várias partes da placa de circuito.

Estratégia de implementação: conduza testes elétricos sistemáticos durante e após a produção para detectar e resolver problemas em tempo hábil.

3. Inspeção de raios-X

A inspeção de raios-X é um método eficaz para detectar defeitos ocultos, especialmente para detectar problemas da articulação de solda que não são fáceis de observar diretamente, como o BGA (matriz de grade de bola).

Verifique as juntas da solda: verifique a qualidade de solda das juntas de solda BGA por meio de inspeção de raios-X para confirmar se existem juntas de solda a frio ou pontes de solda.

Detecte a estrutura interna: verifique a estrutura interna do PCB para identificar possíveis circuitos curtos ou circuitos abertos.

Estratégia de implementação: Configure equipamentos de inspeção de raios-X para realizar inspeções internas regulares e identificadas para garantir a qualidade da soldagem.

Solução de problemas de estratégia

1. Soldando

Para defeitos de solda, como articulações de solda a frio, juntas de solda a frio e juntas de solda ausentes, geralmente é necessária soldagem para reparo. Garanta a correção do processo de solda e ajuste os parâmetros de solda para obter bons resultados de solda.

Limpe a superfície: Limpe a superfície de solda antes de soldagem para remover óxidos e contaminantes.

Ajuste os parâmetros de solda: ajuste a temperatura, o tempo e a quantidade de solda de acordo com os requisitos de solda para garantir a qualidade da solda.

Estratégia de implementação: para defeitos de solda, reospare e verifique as juntas de solda para garantir que a qualidade da solda atenda aos padrões.

2. Substitua as peças danificadas

Para problemas causados ​​por danos aos componentes, como circuitos abertos e circuitos curtos, geralmente é necessário substituir as peças danificadas. Certifique -se de que as peças substituídas atendam aos requisitos de projeto e executem solda.

Identifique peças danificadas: identifique peças danificadas através de testes elétricos e inspeção visual.

Substitua: Substitua as peças danificadas e repensar e execute testes funcionais.

Estratégia de implementação: substitua as peças danificadas e garanta que a qualidade das novas peças atenda aos requisitos.

3. Repare o substrato da PCB

Para problemas de danos ao substrato da PCB, como rachaduras ou descascamento entre camadas, podem ser usadas tecnologias de reparo de PCB, como reparo de circuito e reforço de substrato.

Circuitos de reparo: Use cola condutiva ou fio condutor para reparar os circuitos danificados.

Reforce substratos: reforça o substrato para reduzir o risco de danos físicos.

Estratégia de implementação: repare substratos de PCB e garanta que os substratos reparados atendam aos requisitos de uso.

Resumo

EmProcessamento PCBA, análise de falhas e solução de problemas são links -chave para garantir a qualidade do produto. Através da identificação de tipos de falhas comuns, métodos sistemáticos de análise de falhas e estratégias eficazes de solução de problemas, a taxa de rendimento dos produtos pode ser melhorada e os custos de produção podem ser reduzidos. A inspeção visual regular, os testes elétricos e a inspeção de raios-X podem ajudar a melhorar a qualidade da produção e a competitividade corporativa, descobrindo e resolvendo problemas.
