Equipamento de detecção inteligente no processamento de PCBA

Com a atualização contínua de produtos eletrônicos e o aumento da demanda do mercado, os requisitos de complexidade e precisão do PCBA (Conjunto da placa de circuito impresso) O processamento está cada vez mais alto. Nesse contexto, a aplicação de equipamentos de detecção inteligente no processamento do PCBA tornou -se particularmente importante. O equipamento de detecção inteligente pode melhorar efetivamente a eficiência da detecção e a precisão dos produtos, reduzir a taxa defeituosa e melhorar a qualidade geral da produção. Este artigo explorará o papel do equipamento de detecção inteligente no processamento do PCBA e de suas principais aplicações.

I. O papel do equipamento de detecção inteligente

No processo de processamento do PCBA, o link de detecção está diretamente relacionado à qualidade e confiabilidade do produto. A detecção manual tradicional não é apenas ineficiente, mas também propensa a detecção perdida e detecção falsa. A introdução de equipamentos de detecção inteligente pode melhorar bastante a precisão e a eficiência da detecção.

1. Melhore a precisão da detecção

O equipamento de detecção inteligente geralmente usa processamento de imagem avançado, detecção óptica e tecnologia de análise de dados para identificar com precisão pequenos defeitos em placas de circuito, como defeitos da articulação de solda, compensação do componente, etc. Em comparação com a detecção manual, equipamentos inteligentes podem evitar erros causados ​​por fatores humanos e garantir que cada produto da PCBA atenda aos altos padrões dos requisitos de qualidade.

2. Melhore a eficiência da detecção

O equipamento de detecção inteligente pode concluir a detecção de um grande número de produtos PCBA em pouco tempo, melhorando bastante a eficiência da produção. Por exemplo, o equipamento de inspeção óptica automática (AOI) pode digitalizar rapidamente as placas de circuito e identificar e classificar automaticamente vários defeitos. Comparado com a inspeção manual tradicional, o equipamento inteligente pode concluir as tarefas de inspeção a uma velocidade mais rápida e maior precisão, reduzindo assim o ciclo de produção.

3. Análise de dados e feedback

O equipamento de detecção inteligente pode não apenas detectar problemas no processamento do PCBA, mas também fornecer feedback sobre os problemas no processo de produção através da análise de dados. Esses dados podem ajudar as empresas a identificar links fracos na produção, otimizar processos e melhorar a qualidade, melhorando ainda mais a eficiência da produção e a qualidade do produto.

Ii. Principal Equipamento de Detecção Inteligente no Processamento PCBA

NoProcessamento PCBAProcesso, equipamento de detecção inteligente comum inclui inspeção óptica automática (AOI), inspeção automática de raios-x (AXI) e equipamento de teste on-line (TIC). Cada dispositivo possui suas funções específicas e cenários de aplicativos.

1. Inspeção óptica automática (AOI)

O equipamento automático de inspeção óptica é uma das ferramentas de detecção mais usadas no processamento do PCBA. A AOI usa uma câmera de alta resolução para digitalizar a placa de circuito para detectar a forma das juntas de solda, a posição de instalação dos componentes, etc. Suas vantagens são de velocidade rápida e alta precisão e é adequada para detecção rápida na produção em massa. No entanto, a AOI tem efeito de detecção limitado em alguns defeitos internos ou juntas de solda complexas.

2. Inspeção automática de raios-X (AXI)

O equipamento automático de inspeção de raios-X penetra na placa PCBA por meio de raios-X para detectar juntas de solda interna e defeitos ocultos, como a qualidade de solda no dispositivo BGA (Ball Grid Array). O equipamento AXI pode detectar defeitos internos que a AOI não pode identificar, por isso é amplamente utilizado na inspeção de placas de circuito de alta densidade e complexos.

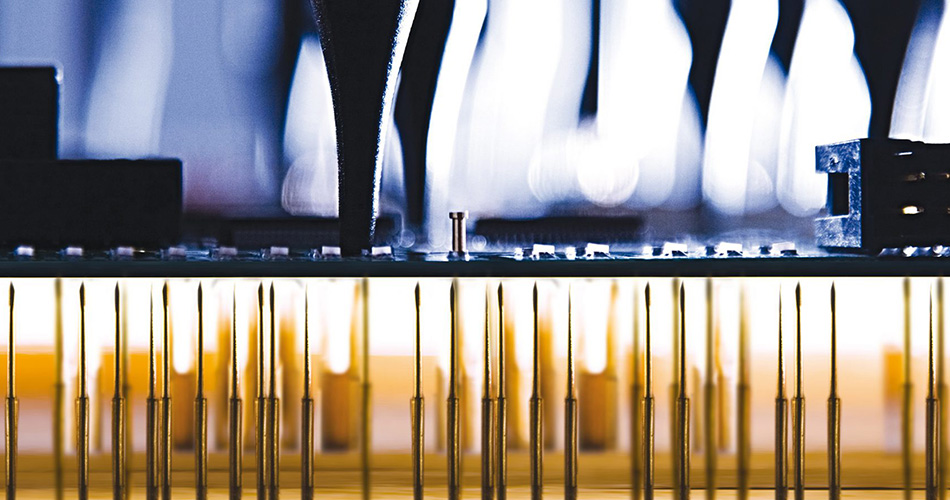

3. Teste de circuito (TIC)

O equipamento de teste no circuito detecta problemas como conexão de circuito, curto-circuito e circuito aberto do PCBA por meio de testes elétricos. As TIC podem detectar falhas elétricas nas placas de circuito em um estágio inicial, reduzindo assim o custo de retrabalho e reparo. Comparado com AOI e AXI, o TIC se concentra no desempenho elétrico, e não na aparência física.

Iii. Tendências futuras de desenvolvimento de equipamentos de inspeção inteligente

Com o avanço contínuo da tecnologia de processamento da PCBA, o equipamento de inspeção inteligente também está se desenvolvendo na direção de ser mais inteligente e multifuncional. No futuro, o equipamento de teste inteligente prestará mais atenção à análise abrangente e feedback dos dados e integrará ainda mais o monitoramento em tempo real econtrole de qualidadeno processo de produção.

1. Integração multifuncional

No futuro, o equipamento de teste inteligente pode integrar várias funções de teste, como o uso combinado de AOI, AXI e TIC, para obter testes abrangentes de um balcão. Isso pode não apenas melhorar a abrangência dos testes, mas também salvar o investimento em equipamentos e o espaço operacional.

2. Testes inteligentes orientados a dados

Com o desenvolvimento de big data e tecnologia de inteligência artificial, o equipamento de teste inteligente dependerá mais da análise e da tomada de decisões orientadas a dados. Através da análise de uma grande quantidade de dados de produção, o equipamento inteligente pode otimizar automaticamente os parâmetros de detecção e melhorar a precisão e a eficiência da detecção.

Resumo

A aplicação de equipamentos de teste inteligentes no processamento do PCBA não apenas melhora a precisão e a eficiência dos produtos de detecção, mas também fornece um forte suporte ao controle de qualidade. Com o avanço contínuo da tecnologia, o equipamento de teste inteligente desempenhará um papel cada vez mais importante no processamento do PCBA, ajudando as empresas a melhorar a qualidade do produto e melhorar a competitividade do mercado. No futuro, o desenvolvimento de equipamentos de teste inteligentes promoverá ainda mais a inteligência e a eficiência do setor de processamento da PCBA.
