sensor de pressão PCBA
  • sensor de pressão PCBAsensor de pressão PCBA
  • sensor de pressão PCBAsensor de pressão PCBA
  • sensor de pressão PCBAsensor de pressão PCBA

sensor de pressão PCBA

A Unixplore Electronics é especializada na fabricação e fornecimento completo de sensores de pressão PCBA na China desde 2008 com certificação ISO9001: 2015 e padrão de montagem de PCB IPC-610E, que é amplamente utilizado em vários equipamentos de controle industrial e sistemas de automação.

Modelo:UE-149

Enviar consulta

Descrição do produto

O que é sensor de pressão PCBA?

A UNIXPLORE Electronics tem orgulho de oferecer a você sensor de pressão PCBA. Nosso objetivo é garantir que nossos clientes tenham pleno conhecimento de nossos produtos e de suas funcionalidades e recursos. Sinceramente, convidamos clientes novos e antigos a cooperar conosco e avançarmos juntos em direção a um futuro próspero.

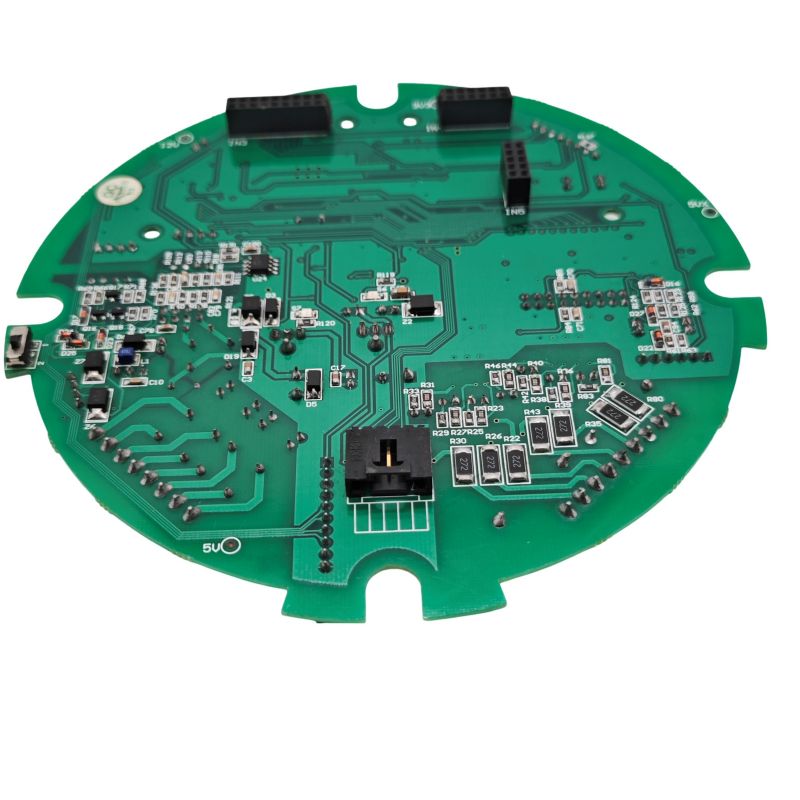

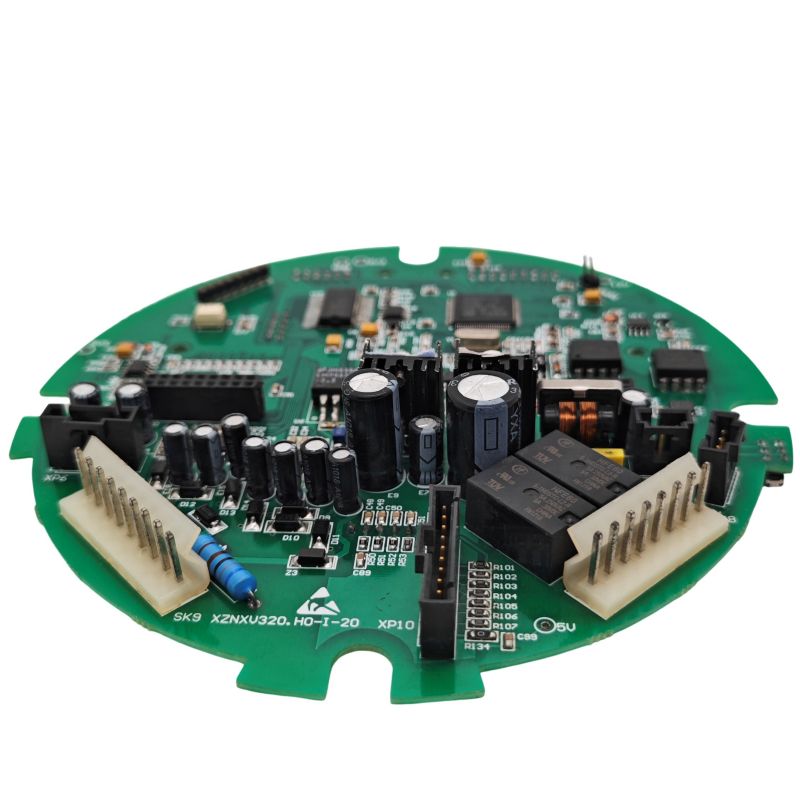

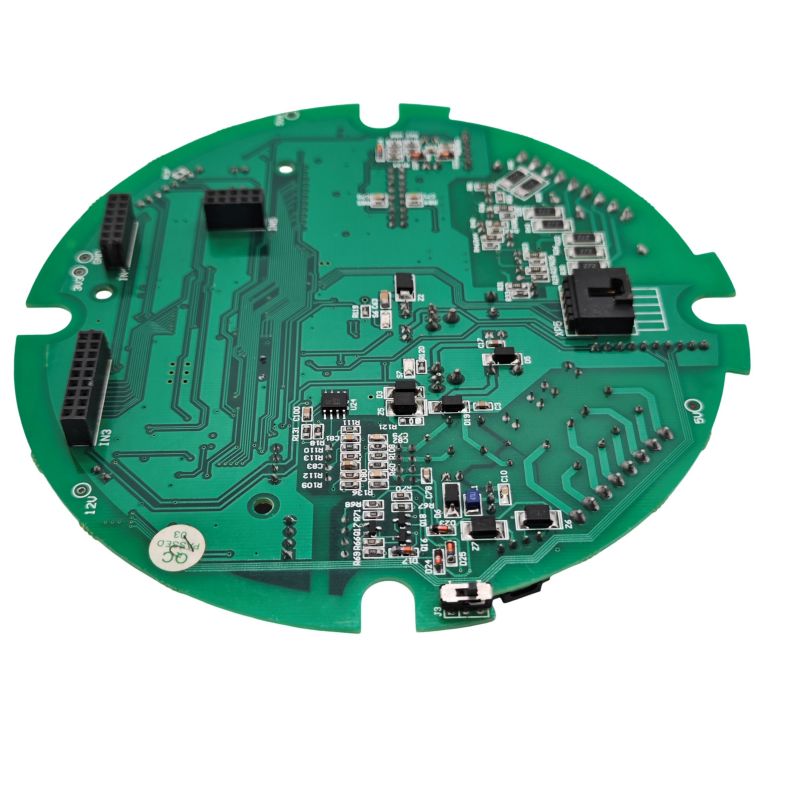

O sensor de pressão PCBA refere-se à peça do conjunto da placa de circuito impresso usada em sensores de pressão e é uma das partes principais do sensor de pressão. O sensor de pressão PCBA detecta o valor de pressão medido através de dispositivos sensores, como sensores de pressão, usa um circuito de conversão A/D para convertê-lo em um sinal elétrico analógico e, em seguida, processa-o através do chip de controle e converte as informações de energia em saída sinais como tensão e corrente para uso posterior. análise e gerenciamento de dados.


As principais funções do sensor de pressão PCBA são as seguintes:


Coleta de sinal de detecção:Converta o sinal de pressão detectado em um sinal elétrico analógico.


Amplificação de sinal:Processe o sinal coletado para eliminar ruído e converta-o em um valor de tensão mais alto para uma conversão digital A/D mais precisa.


Processamento de sinal digital:Usando tecnologias como conversão A/D de alta velocidade e processador de sinal digital (DSP) para converter sinais analógicos em sinais digitais, o processamento de sinal e cálculos de algoritmos são realizados no processador interno incorporado.


Módulo de comunicação:Através de diversos protocolos e interfaces de comunicação como porta serial, Bluetooth, Wi-Fi, Zigbee ou Modbus, pode ser conectado ao sistema de controle elétrico, sistema de coleta de dados ou equipamento inteligente para monitoramento e gerenciamento remoto.


Gerenciamento de energia:Gerencie o fornecimento de energia dos sensores para garantir a estabilidade e operação contínua do sistema de sensores.


Como parte central do sensor de pressão, o sensor de pressão PCBA possui características de alta precisão, alta confiabilidade e alta estabilidade. Ele pode ler e processar vários sinais de pressão e pode ser amplamente utilizado em controle industrial, equipamentos médicos, automóveis, proteção ambiental e outros campos. Para ajudar a obter maior desempenho do produto e maior controle de qualidade.


UNIXPLORE fornece um balcão únicoCHAVE NA MÃOserviço para o seu projeto EMS. Não hesite em contactar-nos para a sua construção de placa, podemos fazer um orçamento em 24 horas após recebermos o seuArquivo GerbereLista de listas técnicas!

Sensor de pressão PCBA Fabricação

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e DIP, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro Capacidade
Camadas 1-40 camadas
Tipo de montagem Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente 0201(Métrica 01005)
Tamanho máximo do componente 50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad 0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço 0,10mm (4mil)
Espaço mínimo de rastreamento 0,10mm (4mil)
Tamanho mínimo de perfuração 0,15mm (6mil)
Tamanho máximo da placa 457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa 0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda Com chumbo ou sem chumbo
Espessura do Cobre 0,5 onças - 5 onças
Processo de montagem Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço EMS de valor agregado Unixplore

● Serviço de pré-programação de IC com arquivo em formato HEX,ELF e BIN.
● Sensor de pressão PCBA Dispositivo de teste de função personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos

Procedimento de produção de PCBA

  • pressure sensor PCBA

    1.Impressão automática de pasta de solda

  • pressure sensor PCBA

    2.impressão com pasta de solda feita

  • pressure sensor PCBA

    3.Escolha e local SMT

  • pressure sensor PCBA

    4.Escolha e colocação SMT concluídas

  • pressure sensor PCBA

    5.pronto para soldagem por refluxo

  • pressure sensor PCBA

    6.solda por refluxo feita

  • pressure sensor PCBA

    7.pronto para AOI

  • pressure sensor PCBA

    8.Processo de inspeção AOI

  • pressure sensor PCBA

    9.Posicionamento do componente THT

  • pressure sensor PCBA

    10.processo de soldagem por onda

  • pressure sensor PCBA

    11.Montagem THT concluída

  • pressure sensor PCBA

    12.Inspeção AOI para montagem THT

  • pressure sensor PCBA

    13.Programação IC

  • pressure sensor PCBA

    14.teste de funcionamento

  • pressure sensor PCBA

    15.Verificação e reparo de controle de qualidade

  • pressure sensor PCBA

    16.Processo de revestimento isolante PCBA

  • pressure sensor PCBA

    17.Embalagem ESD

  • pressure sensor PCBA

    18.Pronto para envio


Embalagem

Para PCBA

pressure sensor PCBA
pressure sensor PCBA
Para produto acabado

pressure sensor PCBA
pressure sensor PCBA
