Tecnologia de detecção avançada no processamento de PCBA

No processamento PCBA (Conjunto da placa de circuito impresso), a tecnologia de detecção é crucial para garantir a qualidade e o desempenho do produto. Com o avanço contínuo da tecnologia, mais e mais avançadas tecnologias de detecção estão sendo aplicadas ao processo de processamento do PCBA para melhorar a precisão, eficiência e confiabilidade da detecção. Este artigo explorará várias tecnologias de detecção avançada comuns e suas aplicações no processamento do PCBA.

I. Inspeção óptica automática (AOI)

1. Visão geral da tecnologia AOI

A inspeção óptica automática (AOI) é uma tecnologia que usa um sistema visual para detectar automaticamente placas de circuito e é amplamente utilizado no processamento do PCBA.

Princípio de trabalho: o sistema AOI digitaliza a placa de circuito através de uma câmera de alta resolução, captura a imagem e a compara com o padrão predefinido para identificar defeitos e pontos ruins.

Conteúdo de detecção: AOI pode detectar problemas como qualidade da articulação de solda, localização do componente, componentes ausentes e curtos circuitos.

2 vantagens do AOI

A tecnologia AOI é rápida, precisa e sem contato, o que pode melhorar significativamente a eficiência da detecção.

Melhorar a eficiência da produção: a detecção automatizada reduz o tempo de detecção manual e melhora a eficiência da produção.

Alta precisão: imagens de alta resolução e algoritmos inteligentes podem identificar com precisão pequenos defeitos e reduzir as taxas de detecção falsas.

Ii. Detecção de raios-X (raio-X)

1. Visão geral da tecnologia de raios-X

A detecção de raios-X (raios-X) é uma tecnologia de detecção que usa raios-X para ver através da estrutura interna da placa de circuito, adequada para tarefas complexas de detecção de PCBA.

Princípio de trabalho: os raios-X penetram na placa de circuito para formar uma imagem da estrutura interna, e defeitos internos, como solda fraca e curtos circuitos, são detectados analisando a imagem.

Faixa de aplicação: a detecção de raios-X é particularmente adequada para a detecção de componentes de montagem na superfície, como BGA (Ball Grid Matray) e CSP (pacote de escala de chip).

2. Vantagens da detecção de raios X

A tecnologia de detecção de raios-X pode fornecer inspeções internas detalhadas e detalhadas e é adequada para detectar defeitos ocultos.

Revelando defeitos ocultos: pode detectar defeitos internos invisíveis, como juntas de solda a frio e contas de lata, para garantir a confiabilidade geral do produto.

Testes não destrutivos: o teste não destrutivo das placas de circuito não afeta a integridade do produto.

Iii. Detecção de imagem térmica infravermelha

1. Visão geral da tecnologia de imagem térmica infravermelha

A detecção de imagem térmica infravermelha usa câmeras infravermelhas para capturar a imagem de distribuição de temperatura da placa de circuito para detectar possíveis problemas de superaquecimento ou falha térmica.

Princípio de trabalho: A câmera infravermelha captura a radiação infravermelha na superfície da placa de circuito, a converte em uma imagem de temperatura e identifica anomalias analisando a imagem térmica.

Escopo de aplicação: adequado para detectar anomalias térmicas, superaquecimento de áreas e problemas de gerenciamento de energia nas placas de circuito.

2.

A tecnologia de imagem térmica infravermelha pode monitorar as alterações de temperatura da placa de circuito em tempo real e fornecer informações valiosas para o diagnóstico de falhas.

Detecção em tempo real: pode monitorar a temperatura da placa de circuito em tempo real e detectar problemas de superaquecimento potencial no tempo.

Detecção sem contato: usa detecção sem contato para evitar interferências físicas na placa de circuito.

4. Teste elétrico (TIC)

1. Visão geral da tecnologia de TIC

O teste elétrico (teste no circuito, TIC) é uma tecnologia de teste para detectar a funcionalidade e a conectividade das placas de circuito. A placa de circuito é testada através de sinais elétricos.

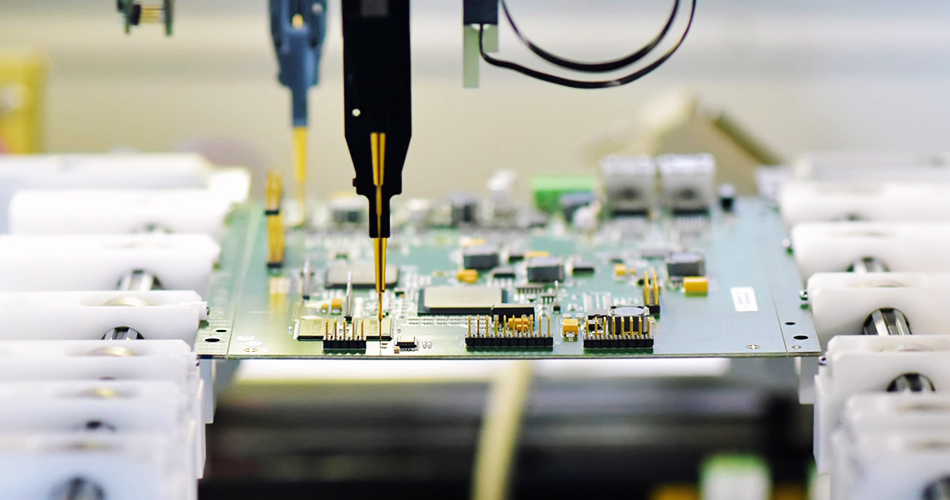

Princípio de trabalho: as TIC usam sondas de teste para se conectar aos pontos de teste da placa de circuito, aplica sinais elétricos e mede a resposta para verificar o desempenho elétrico e a conectividade do circuito.

Conteúdo de detecção: podem ser detectados curto -circuito, incompatibilidade de valor do componente e problemas de solda da placa de circuito.

2. Vantagens da TIC

A tecnologia de TIC pode realizar testes de desempenho elétrico abrangentes durante o processo de produção para garantir a funcionalidade e a confiabilidade da placa de circuito.

Teste abrangente: teste de maneira abrangente os vários parâmetros elétricos da placa de circuito para garantir a funcionalidade do produto.

Alta eficiência: o processo de teste automatizado melhora a eficiência do teste e reduz a intervenção manual.

V. Teste funcional

1. Visão geral do teste funcional

Teste funcionalé um teste do PCBA em condições reais de trabalho para garantir que suas várias funções atendam aos requisitos de projeto.

Princípio de trabalho: coloque o PCBA em um ambiente de trabalho simulado e verifique suas funções e desempenho executando o programa de teste funcional predefinido.

Escopo de aplicação: aplicável ao teste do status de trabalho e funções reais do PCBA e avaliando seu desempenho em aplicativos reais.

2. Vantagens do teste funcional

O teste funcional pode simular condições reais de trabalho e fornecer os resultados dos testes mais próximos do ambiente de uso real.

Teste de ambiente real: teste em condições reais de trabalho para garantir o desempenho do PCBA em uso real.

Descoberta de problemas: pode descobrir problemas funcionais e garantir a confiabilidade e a estabilidade do produto.

Conclusão

EmProcessamento PCBA, o uso da tecnologia de detecção avançada é um meio importante para garantir a qualidade e o desempenho do produto. Ao introduzir tecnologias como inspeção óptica automática (AOI), inspeção de raios-X, inspeção de imagem térmica infravermelha, teste elétrico (TIC) e testes funcionais, as empresas podem melhorar a precisão, eficiência e confiabilidade da detecção. No futuro, com o avanço contínuo da tecnologia, essas tecnologias de detecção continuarão a desenvolver e melhorar ainda mais a qualidade geral e a eficiência da produção do processamento do PCBA.
