PCBA automotivo: uma engenharia sistemática desde pilares de confiabilidade até fabricação com defeito zero

O automóvel moderno está passando por uma profunda transformação, passando de um “produto mecânico” a um “terminal móvel inteligente”. Nesta evolução, o Conjunto de Placa de Circuito Impresso (PCBA) – como suporte físico e núcleo de interconexão elétrica das Unidades de Controle Eletrônico (ECUs) – tornou-se um determinante crítico do desempenho, segurança e limites funcionais do veículo. Ao contrário dos produtos eletrônicos de consumo,PCBA automotivoopera em um ambiente extremo caracterizado por altas temperaturas, ciclos térmicos severos, vibração intensa, umidade e interferência eletromagnética. Seu projeto e fabricação constituem, portanto, um sistema científico rigoroso que abrange seleção de componentes, controle de processos e rastreabilidade de qualidade de todo o ciclo de vida.

I. Padrões rigorosos de primeira linha: O fosso de qualidade construído pela AEC-Q e IATF 16949

A confiabilidade do PCBA automotivo não resulta do reforço em um único estágio, mas está enraizada em um sistema descendente de padronização obrigatória. Entre eles, a série AEC-Q e o sistema de gestão de qualidade IATF 16949 formam os dois pilares.

Os padrões AEC-Q, estabelecidos pelo Automotive Electronics Council, fornecem especificações de certificação de componentes com limites de teste rigorosos para diferentes tipos de componentes. Por exemplo, AEC-Q100 se concentra em circuitos integrados (ICs), exigindo que eles passem em testes como ciclos de temperatura, eletromigração e análise de falhas. O AEC-Q200 visa componentes passivos (capacitores, resistores, etc.), submetendo-os a testes de choque térmico, umidade e vibração para garantir que seu desempenho permaneça estável em uma ampla faixa de temperatura de -40°C a +125°C (e além). Qualquer componente que não tenha passado na certificação AEC-Q enfrenta barreiras substanciais para entrar nas principais cadeias de fornecimento automotivo.

No nível do sistema de fabricação, IATF 16949:2016 substituiu a ISO/TS 16949 como o único padrão de gestão de qualidade para a indústria automotiva. Seu mandato principal é a implementação obrigatória das cinco ferramentas principais (APQP, PPAP, FMEA, MSA, SPC) para estabelecer uma arquitetura de qualidade de circuito fechado. Especificamente:

• O APQP (Planejamento Avançado de Qualidade do Produto) requer revisões do DFM (Design for Manufacturability) no estágio de projeto para evitar proativamente possíveis defeitos, como "marcação para exclusão" de pequenos componentes 0201 ou falhas de design de bloco BGA (Ball Grid Array).

• O PPAP (Processo de aprovação de peças de produção) exige que o Índice de capacidade do processo (Cpk) para características críticas para a qualidade (CTQ) seja ≥ 1,67, o que significa que a capacidade do processo deve exceder em muito os padrões industriais gerais.

• FMEA (Análise de Modos e Efeitos de Falha) avalia sistematicamente o Número de Prioridade de Risco (RPN) de possíveis modos de falha em linhas SMT (Tecnologia de Montagem em Superfície), como pasta de solda insuficiente ou vazios de BGA, e impõe ações corretivas obrigatórias para itens de alto RPN.

Garantia Dupla de Projeto e Processo: Enfrentando Desafios Térmicos, Mecânicos e Químicos

Os desafios físicos enfrentados pelo PCBA automotivo centram-se em três áreas: gerenciamento térmico, estresse mecânico e corrosão ambiental. Isso exige inovação colaborativa nos processos de design e fabricação.

1. Gestão Térmica e Seleção de Materiais Os PCBAs localizados perto dos compartimentos do motor ou das baterias de alimentação devem suportar altas temperaturas prolongadas. Para mitigar falhas térmicas, os projetistas priorizam substratos com materiais FR-4 ou poliimida de alta Tg (temperatura de transição vítrea ≥ 170°C), evitando que o PCB amoleça e se deforme sob o calor. Para componentes de alta potência, Metal Core PCBs (MCPCBs) ou vias térmicas combinadas com dissipadores de calor são introduzidas para otimizar os caminhos de dissipação de calor. Além disso, os revestimentos de plasma PECVD (deposição de vapor químico aprimorado por plasma) — sendo termicamente transparentes — oferecem proteção em nível molecular sem impedir a dissipação de calor, tornando-os particularmente adequados para aplicações compactas de alta densidade de potência, como controladores de domínio.

2. Proteção mecânica contra vibrações e reforço de conexão A vibração é a principal causa da falha por fadiga da junta de solda. As diretrizes de projeto seguem os princípios do DFM: evite colocar componentes grandes e pesados ​​em zonas de concentração de tensão e priorize o SMT em vez de componentes com furos passantes para reduzir a tensão nas juntas de solda. Para embalagens BGA suscetíveis à vibração, o processo Underfill —preencher a lacuna abaixo do chip com adesivo para distribuir a tensão — é implementado. Isso pode melhorar a confiabilidade do impacto em várias ordens de grandeza. Além disso, os padrões de ajuste por pressão, como IPC-9797A fornecem especificações para confiabilidade do conector em ambientes de vibração.

3. Revestimento isolante e proteção contra corrosão Umidade, névoa salina e poluentes químicos representam ameaças de corrosão de longo prazo ao PCBA. A aplicação seletiva de revestimento isolante é uma prática padrão. No entanto, para sensores ou links de sinais de alta frequência, os revestimentos tradicionais podem afetar a integridade do sinal ou adicionar resistência térmica. Nesses casos, revestimentos de nível molecular baseados em nanotecnologia (por exemplo, revestimentos de plasma da P2i) oferecem uma solução superior, fornecendo proteção anticondensação sem alterar as características de impedância. Para regiões BGA de alta densidade, a AXI (Inspeção Automatizada de Raios X) é utilizada para monitorar as taxas de anulação da solda (normalmente exigidas como <25%) para evitar que os vazios se tornem origens de corrosão ou propagação de rachaduras.

Fabricação sem defeito: SPI 3D de circuito fechado para rastreabilidade total do MES

O objetivo principal da fabricação de PCBA automotivo é aproximar-se do “Defeito Zero”. Esse objetivo é alcançado por meio de inspeção altamente automatizada e controle de processos em tempo real.

No estágio crítico do SMT — impressão com pasta de solda — as estatísticas mostram que 60% a 70% dos defeitos se originam de desvios de impressão. Para resolver isso, as principais linhas de produção adotam 3D SPI (Inspeção Tridimensional de Pasta de Solda) juntamente com um sistema de feedback de circuito fechado conectado à impressora. Quando o SPI detecta um desvio de tendência no volume ou altura da pasta de solda, o sistema ajusta automaticamente a pressão do rodo ou a velocidade de liberação do estêncil sem intervenção manual. Este mecanismo mantém o Cpk dos parâmetros críticos de forma estável acima de 1,67. Nas etapas subsequentes:

• AOI (Inspeção Óptica Automatizada) captura defeitos visuais, como deslocamentos de componentes e pontes.

• O ICT (In-Circuit Testing) usa contatos de sonda para rastrear rapidamente falhas elétricas, como curtos-circuitos e tolerâncias de resistência.

• O FCT (Teste de Circuito Funcional) simula condições operacionais do mundo real (por exemplo, flutuações de energia de 12 V/24 V) para verificar a integridade funcional do PCBA.

Fundamentalmente, a rastreabilidade de ponta a ponta não é negociável. Conforme exigido pela IATF 16949, o Manufacturing Execution System (MES) vincula o número de lote de cada componente, parâmetros de posicionamento, perfis de temperatura de refluxo e até mesmo imagens de raios X ao UID exclusivo final gravado a laser do PCBA. No caso de uma falha em campo, o histórico completo da produção pode ser recuperado em 60 segundos, permitindo contenção precisa e análise da causa raiz. Esta capacidade de rastreabilidade é também cada vez mais vital para apoiar as regulamentações do “Direito à Reparação”.

Estratificação de aplicativos e integração de sistemas

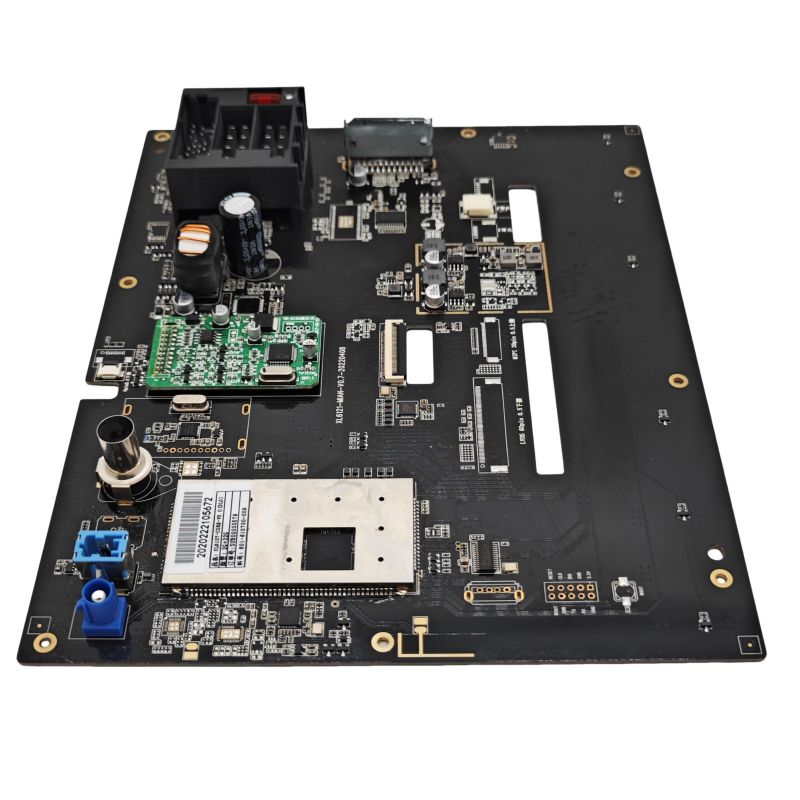

As aplicações automotivas de PCBA abrangem vários domínios, desde controle de carroceria e trem de força até cockpits inteligentes e direção autônoma. Cada cenário impõe prioridades distintas:

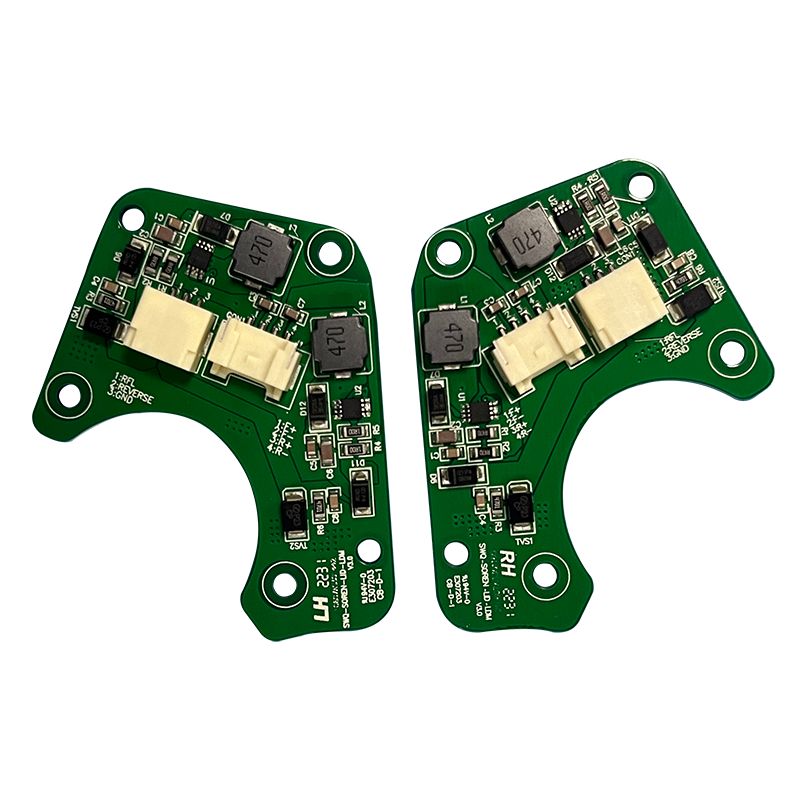

• Body Domain (BCM, Body Control Module): Enfatiza o controle de E/S e o baixo consumo de energia, com sensibilidade ao custo que exige medidas de proteção equilibradas.

• Domínios de trem de força e segurança (ABS/ESP, sistema de frenagem antibloqueio/programa eletrônico de estabilidade): exigem velocidade de resposta extremamente alta e tolerância a ambientes extremos, necessitando de ICs AEC-Q100 de alta qualidade e design de redundância reforçada.

• Domínio de infoentretenimento: prioriza transmissão de sinal de alta velocidade (por exemplo, HDMI, LVDS) e compatibilidade eletromagnética (EMC), geralmente empregando tecnologias HDI (High-Density Interconnect) ou rigid-flex para otimizar a integridade do sinal.

PCBA automotivoé, em sua essência, uma ciência do determinismo. Estabelece padrões rigorosos através da AEC-Q e IATF 16949 para filtrar genes confiáveis ​​na fonte; confere ao hardware resiliência contra ambientes agressivos por meio de projetos e processos especializados direcionados ao calor, vibração e corrosão; e garante consistência de processo com quase zero defeitos na produção em massa por meio de SPC de circuito fechado, inspeção AOI/raios X e rastreabilidade MES. À medida que as arquiteturas E/E (Elétricas/Eletrônicas) automotivas evoluem em direção a plataformas de computação central, o PCBA deve não apenas acomodar densidades de computação mais altas, mas também alcançar redundância e previsibilidade de falhas dentro da estrutura de segurança funcional (ISO 26262). A inovação tecnológica neste campo continua a impulsionar a indústria automóvel em direcção a horizontes mais seguros, mais inteligentes e mais fiáveis.
