Evitando armadilhas de aterramento e detritos de parafusos: Diretrizes de projeto para PCBAs de controle de motor de alta confiabilidade

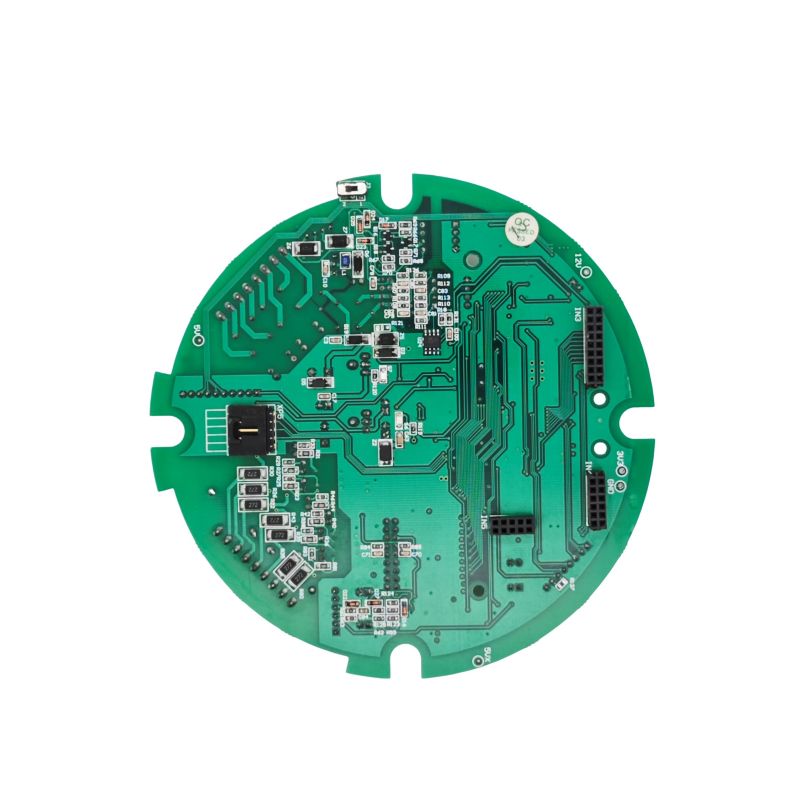

PCBA de controle de motor (Montagem de placa de circuito impresso) é o principal facilitador do controle de movimento de precisão em automação industrial, robótica, veículos de nova energia e eletrodomésticos inteligentes. Este guia prático consolida os principais insights da seleção de arquitetura, layout de PCB, montagem e verificação, ajudando engenheiros e gerentes de produto a evitar armadilhas comuns e garantir uma transição suave do protótipo para a fabricação em alto volume.

1. Fase de Projeto: Arquitetura e Seleção de Componentes

1.1 Soluções personalizadas versus soluções padrão

No início do projeto, avalie se deve adotar um PCBA personalizado ou um módulo padrão pronto para uso. Embora o PCBA personalizado incorra em custos iniciais mais altos de NRE (Engenharia Não Recorrente), ele permite a otimização para tipos de motores específicos - como BLDC, passo a passo ou servo - e metas de desempenho precisas (por exemplo, precisão de velocidade/torque dentro de ±0,5%). As soluções personalizadas também oferecem eficiência superior de integração de sistemas (muitas vezes excedendo 95%) e confiabilidade de longo prazo sob condições operacionais adversas.

1.2 Seleção de chipset principal e topologia

• Processador: Um MCU de 32 bits com periféricos de controle de motor dedicados (por exemplo, núcleo ARM Cortex-M4) é fortemente recomendado para lidar com algoritmos computacionalmente intensivos como Controle Orientado a Campo (FOC) com resposta em tempo real.

• Driver e estágio de potência:

• Para projetos de alta integração, escolha CIs de driver BLDC totalmente integrados (por exemplo, série TI MCF831xC) que combinem drivers de porta e FETs de potência. Isso simplifica os circuitos externos, mas exige um desacoplamento cuidadoso: pelo menos cinco capacitores críticos (VM-PGND, CPH-CPL, etc.) devem ser colocados de acordo com a folha de dados para garantir uma operação estável.

• Para aplicações de alta potência (por exemplo, >50A), são preferidos MOSFETs/IGBTs discretos com gate drivers dedicados. Considere dispositivos de banda larga (SiC ou GaN) para obter frequências de comutação mais altas e perdas reduzidas.

2. Layout de PCB: A Arte da Supressão de Ruído e Gerenciamento Térmico

Uma placa de controle de motor é inerentemente um conjunto de sinais mistos e com uso intensivo de energia. O mau layout é a principal causa de falhas de EMC e retornos de campo.

2.1 Estratégia de Particionamento e Aterramento de Circuitos (Crítico)

Regra de Ouro: Isole fisicamente o aterramento de energia do aterramento de sinal.

• Zoneamento: Divida o PCB em três regiões distintas:

• Zona Ruidosa: Inversor de potência, relés e loops de acionamento de portão.

• Zona Digital: MCU, interfaces de comunicação (CAN, UART, SPI).

• Zona Analógica: Detecção de corrente/tensão, entradas de codificador/resolver. Mantenha os traços PWM de alta frequência longe de caminhos de feedback analógico sensíveis.

• Implementação de aterramento:

• Adote uma abordagem de aterramento de ponto único ou plano de aterramento dividido.

• Conecte os aterramentos digitais e analógicos em um único ponto próximo ao pino de referência ADC.

• Isole o terra de alimentação (ruidoso) e conecte-o ao ponto estrela-terra do sistema através de um caminho de baixa impedância, evitando que grandes correntes transitórias corrompam os sinais de controle.

• Recomendação de empilhamento: uma placa de quatro camadas é ideal quando o orçamento permite. Use camadas de aterramento dedicadas adjacentes ao lado do componente primário para fornecer caminhos de retorno de baixa indutância e blindagem inerente. Para projetos de 2 camadas, utilize extensa inundação do solo e mantenha os traços de energia tão curtos e largos quanto possível.

2.2 Loops de Energia e Dissipação Térmica

• Largura do traço e área do loop: O barramento CC e os traços de saída trifásicos devem ser curtos e largos para suportar alto di/dt. Os pares de sinais gate-drive devem correr paralelos e próximos aos terminais de fonte MOSFET correspondentes para minimizar a indutância parasita.

• Gerenciamento térmico: use vias térmicas para conduzir eficientemente o calor dos dispositivos de energia para os planos internos de cobre ou para as almofadas do dissipador de calor da camada inferior. Aplique aberturas de máscara de solda (cobre exposto) em caminhos de alta corrente para permitir a fixação auxiliar do dissipador de calor.

3. Montagem e fabricação: detalhes negligenciados, mas críticos

3.1 Resiliência da cadeia de suprimentos no planejamento de BOM

Antes da finalização da BOM (lista de materiais), realize uma avaliação de risco de fornecimento para itens de longo prazo, como MCUs e transceptores de comunicação. Sempre que possível, reserve espaços alternativos compatíveis com pinos no layout para evitar paradas de produção causadas por interrupções de fornecedores de fonte única.

3.2 Limpeza de fixação de parafusos (um modo de falha frequente, mas ignorado)

Durante a montagem da PCBA do controlador do motor, resíduos de metal transportados pelos parafusos são um assassino oculto que causa curtos-circuitos e degradação do isolamento.

• Risco: Partículas metálicas de alimentadores de parafuso vibratórios podem cair sobre pinos IC de alta densidade ou entre traços adjacentes, causando falhas intermitentes ou curtos-circuitos imediatos na inicialização.

• Contramedidas:

• Substitua os alimentadores de tigela vibratória tradicionais por alimentadores do tipo escalonado para minimizar a geração de partículas induzida por fricção.

• Introduza uma estação de remoção de poeira a vácuo imediatamente antes da etapa de fixação.

• Utilize chaves de fenda elétricas inteligentes com monitoramento de torque e ângulo em tempo real para evitar torque insuficiente (flutuação) ou desgaste da rosca.

4. Teste e validação: além de "Isso gira?"

1. Teste Funcional (FCT): Sob condições carregadas, verifique o tempo de resposta da proteção contra sobrecorrente e sobretemperatura - por exemplo, garantindo que o desligamento do driver seja acionado dentro de <10 µs. Valide também a lógica de redução de potência dinâmica durante quedas de tensão.

2. Pré-conformidade com compatibilidade eletromagnética (EMC): Emissões conduzidas e irradiadas (CE/RE) são pontos problemáticos comuns. Se ocorrerem falhas, primeiro verifique se um diodo TVS com classificação adequada e um indutor de modo comum estão colocados na entrada de energia e otimize a taxa de variação de comutação PWM ajustando os resistores de porta.

3. Confiabilidade de longo prazo: Realize testes de ciclagem térmica e de execução contínua para verificar a integridade da junta de solda e a redução da capacidade dos componentes sob temperaturas ambientes máximas.

Projetando um confiávelPCBA de controle de motoré fundamentalmente uma compensação triangular entre desempenho elétrico, termodinâmica e compatibilidade eletromagnética. Cada decisão – desde a clara divisão do circuito e aterramento disciplinado até o rigoroso controle de limpeza da montagem – determina a estabilidade a longo prazo do produto em ambientes industriais desafiadores. Ao implementar as estratégias descritas neste guia, você pode reduzir significativamente as taxas de falhas, encurtar os ciclos de desenvolvimento e melhorar a robustez geral do seu sistema de controle de motor.
