Como o desenvolvimento do Dash Cam PCBA está evoluindo: da seleção de chips à produção em massa

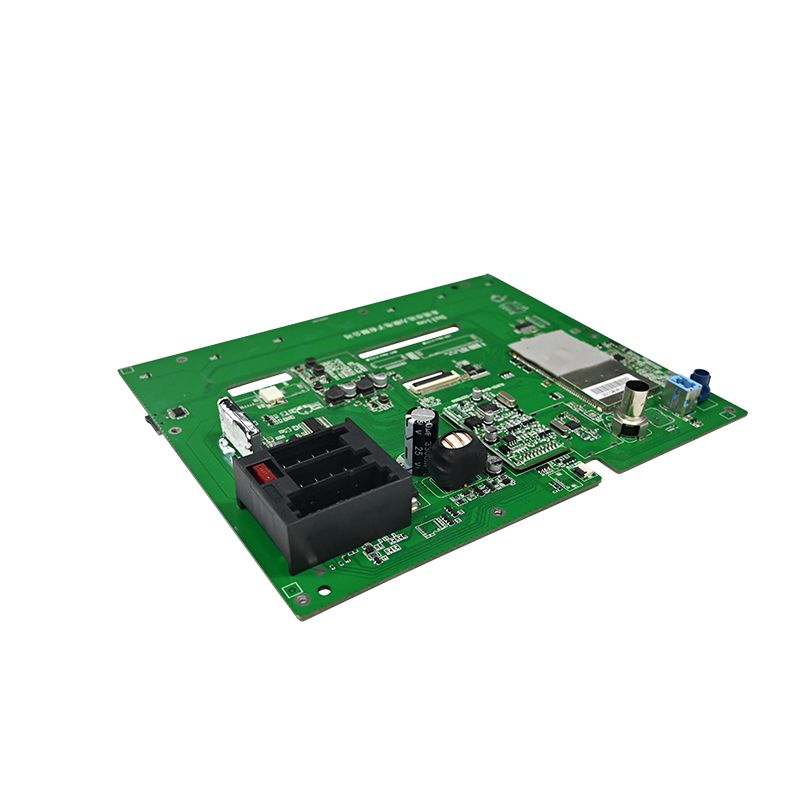

Em sua essência, uma câmera de painel é definida não por sua lente ou caixa, mas por suaPCBA(Conjunto de Placa de Circuito Impresso). Acerte o chipset e a placa estável e você já venceu metade da batalha. Com base na experiência real da indústria, aqui está um guia simples que cobre a seleção de chipsets, projeto de circuitos, fabricação e testes.

1. Seleção do chipset: escolha primeiro o “cérebro” e depois construa em torno dele

O processador principal é o coração do PCBA. Uma vez decidido isso, o restante do circuito, o custo e o teto de desempenho estão amplamente definidos. Atualmente, cada uma das opções convencionais tem seus próprios pontos fortes:

• Ambarella: Conhecida pelo processamento de imagem superior, excelente qualidade de imagem e alta eficiência de codificação. Ideal para câmeras de painel 4K de última geração, mas o desenvolvimento é complexo e os custos de BOM são mais altos.

• Novatek: Líder de mercado em volume. Oferece excelente relação custo-benefício, com opções que vão do básico ao sofisticado (com suporte para 4K, HDR). Freqüentemente, a melhor escolha para produtos produzidos em massa.

• Outros (Hisilicon, Allwinner etc.): usados ​​em mercados específicos ou produtos sensíveis ao custo.

Não olhe apenas para a resolução. Avalie suas necessidades reais: Ele suporta gravação dupla frontal e traseira? Como é o desempenho com pouca luz? Você precisa de recursos ADAS ou AI? Eles determinam o poder de computação necessário e os recursos do ISP (Image Signal Processor).

Depois que o processador principal for escolhido, preste atenção a estes periféricos principais:

• Gerenciamento de energia: A energia automotiva é notoriamente barulhenta (9V–16V com picos transitórios). Você deve usar um conversor CC-CC de tensão de entrada ampla com proteção contra sobretensão, sobrecorrente e polaridade reversa. Se o modo de estacionamento for necessário, adicione um circuito de detecção/proteção de baixa tensão para evitar o esgotamento da bateria do carro.

• Sensor de imagem: a série Sony IMX (por exemplo, IMX335) é uma escolha comum. Certifique-se de que a interface MIPI CSI corresponda bem ao processador principal.

• Armazenamento: use eMMC para armazenamento de firmware e um slot para cartão TF para armazenamento de vídeo. O slot do cartão deve ter proteção ESD.

2. Fundamentos do projeto de circuito: anti-interferência e gerenciamento térmico são os principais desafios

As câmeras do painel ficam nos para-brisas, assando no sol do verão e congelando no inverno, ao mesmo tempo em que suportam vibrações constantes. Isso exige estabilidade e confiabilidade extremamente altas do PCBA. Duas questões críticas devem ser abordadas na fase de design:

2.1 Gerenciamento Térmico (Dissipação de Calor)

Durante a gravação de vídeo 4K, o processador e o sensor geram calor significativo dentro de um gabinete selado. O mau gerenciamento térmico leva a falhas no sistema, artefatos de imagem e envelhecimento acelerado dos componentes. Soluções eficazes incluem:

Grandes cobres são derramados sob o processador principal, com densas vias térmicas conectadas às camadas internas e inferiores de cobre para espalhar o calor.
Posicionamento estratégico de componentes para distribuir fontes de calor uniformemente e evitar pontos de acesso localizados.
Projetar o PCBA para aproveitar a caixa de metal ou espalhadores de calor dedicados para resfriamento passivo.

2.2 Integridade de Sinal e EMI/EMC

Sinais de alta velocidade (MIPI, DDR) e sinais de RF (Wi-Fi, GPS) são agrupados em uma pequena placa. Sem um design cuidadoso, a interferência causa ruído na imagem, quedas de quadros ou perda de sinal.

Controle de impedância: calcule e controle rigorosamente a impedância diferencial de 100Ω para MIPI, USB e outros pares diferenciais de alta velocidade, e a impedância de terminação única de 50Ω para outros traços críticos.
Correspondência de comprimento: pares diferenciais e grupos de dados DDR devem ter correspondência de comprimento rigorosa (dentro de ±10 mils) para garantir o tempo adequado.
Rastreamento de proteção: direcione traços de solo ao longo de sinais críticos (relógio, I2C, áudio, vídeo) e adicione vias de costura para isolamento.
Empilhamento de camadas: use uma PCB de 4 ou 6 camadas com um plano de aterramento sólido e um plano de alimentação sólido. Direcione sinais de alta velocidade nas camadas internas para usar os planos como blindagem.

Além disso, sempre coloque diodos TVS nos conectores de entrada para proteção ESD, adicione esferas de ferrite e capacitores na entrada de energia para filtragem e use separação de ponto único entre planos de aterramento analógicos e digitais. Estas são técnicas simples, mas altamente eficazes.

3. Fabricação e controle de qualidade: os guardiões antes da produção em massa

Um bom design é apenas metade da história. Para enviar um PCBA confiável, processos completos de fabricação e testes não são negociáveis.

• Montagem SMT e inspeção AOI: fábricas respeitáveis ​​usam 3D SPI para inspecionar a qualidade da pasta de solda, máquinas pick-and-place de alta velocidade para componentes BGA e 0402 e AOI (Inspeção óptica automatizada) para detectar defeitos de solda (pontes, juntas frias, componentes ausentes).

• FCT (Teste de circuito funcional): simule a operação real da câmera do painel ligando o PCBA e testando todas as funções: gravação, áudio, aquisição de sinal GPS, resposta de botão e saída de exibição.

• Teste de queima (teste de envelhecimento): execute o PCBA continuamente por várias a dezenas de horas em uma câmara de alta temperatura e alta umidade. Isto expõe defeitos latentes (como juntas de solda intermitentes ou componentes termicamente instáveis) e é um passo crítico para garantir a confiabilidade a longo prazo.

Construindo um confiávelcâmera de painel PCBAé um esforço sistemático de engenharia. É um ato de equilíbrio: encontrar o ponto ideal entre desempenho, custo, tamanho físico, dissipação térmica e confiabilidade a longo prazo. Ao abordar essas considerações práticas antecipadamente, você pode evitar muitas armadilhas comuns e agilizar seu caminho para o lançamento de um produto bem-sucedido.
