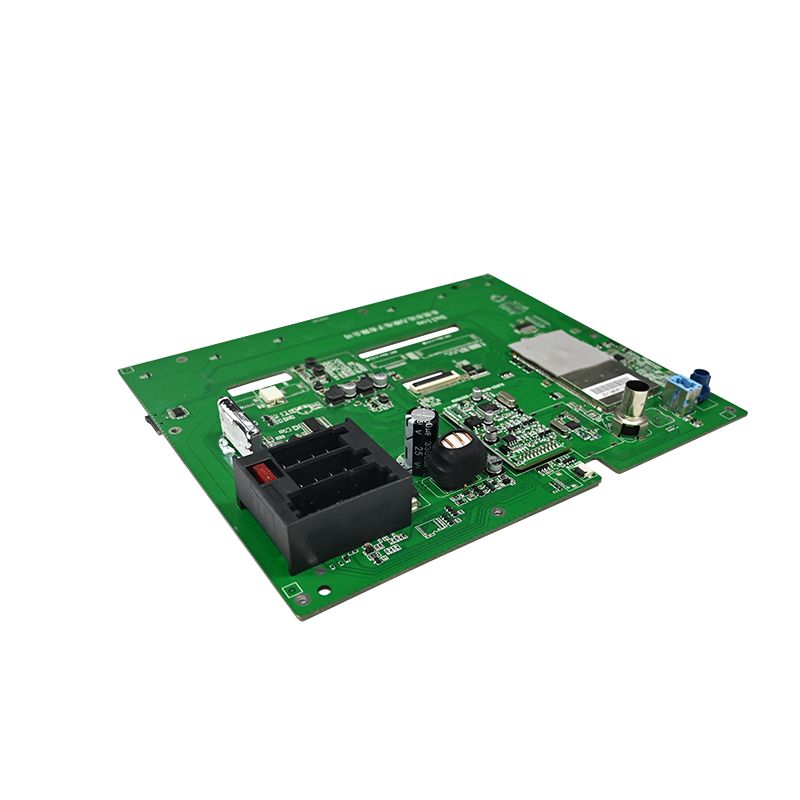

Defina esses parâmetros antes de adquirir os componentes. Cada decisão decorre dos requisitos térmicos e de vibração.
| Parâmetro | Especificações obrigatórias | Condição do mundo real |
| Faixa de temperatura | -30°C a +85°C (ambiente) | Carga solar do pára-brisa |
| Temperatura interna máxima | +105°C (junção do processador) | Habitação negra no verão do Arizona |
| Vibração | 10 gramas, 10–1000 Hz | Buracos e estradas irregulares |
| Tensão de entrada | 9–16 V CC (caminhão de 24 V opcional) | Descarga de carga do alternador |
| Gravando tempo de atividade | 99,9% em 1 ano | Nenhum clipe perdido |
| Componente | Temperatura máxima da junção | Método de resfriamento |
| Sensor de imagem | 70°C | Almofada térmica para proteger a lata |
| Processador (codificador H.264) | 85°C | Pad exposto + 12 vias |
| DRAM | 85°C | Mantenha 5 mm de pontos quentes |
| MOSFETs de potência | 105ºC | Cobre derramado (2 onças) |
Crítico: Reduza a capacidade de todos os capacitores eletrolíticos para 50% da tensão nominal a 105°C. Uma tampa de 6,3 V no trilho de 5 V falha em 6 meses.
A boa qualidade começa com peças automotivas. Componentes de consumo causam falhas em campo.
| Parâmetro | Especificações mínimas | Por que é importante |
| Tipo de sensor | CMOS, retroiluminado (BSI) | Captura de placas com pouca luz |
| Resolução | 1920×1080p a 60 fps | Placas legíveis |
| Tamanho dos pixels | 2,0 µm ou maior | Relação sinal-ruído |
| Faixa dinâmica | > 110dB | Saídas de túnel e brilho noturno |
| Montagem de lente | M12 com anel de travamento | Foco à prova de vibração |
Evite sensores de persiana sem redefinição global. O movimento rápido produz distorção que torna as placas ilegíveis.
| Componente | Parte recomendada | Especificações críticas |
| SoC | Novatek NT96670 ou Ambarella A12 | Codificador H.265, entrada de 2 canais |
| DRAM | DDR3L (1,35 V) | Mínimo de 1 GB, classificação de -40°C |
| Clarão | SPI NOR (32 MB) | Bootloader + dados de calibração |
| Armazenar | Controlador de cartão SD (UHS-I) | Verificação de erros CRC |
Regra de confiabilidade: Use um LDO separado para a tensão de referência da memória DDR (VREF). Vinculá-lo ao VDD por meio do divisor de resistor causa oscilações de bit acima de 70°C.
Uma câmera de painel PCBA falha aqui mais do que em qualquer outro lugar.
| Trilho | Tensão | Atual | Proteção necessária |
| Entrada | 12V nominal | 1A máx. | TVS (pinça 24V), polaridade reversa |
| Essencial | 1,1V | 800 mA | Partida suave, sobrecorrente em 1,2A |
| E/S | 3,3V | 300 mA | Sequenciamento: 3,3 V antes de 1,1 V |
| Sensor | 2,8 V (analógico) | 150 mA | Ruído máximo de 10 µVrms |
| Motor (foco automático da lente) | 5V | 200 mA | Interruptor separado, limitação de inrush |
Injete ondulação de 200 mVpp a 100 kHz na entrada de 12V. O vídeo não deve mostrar barras horizontais.

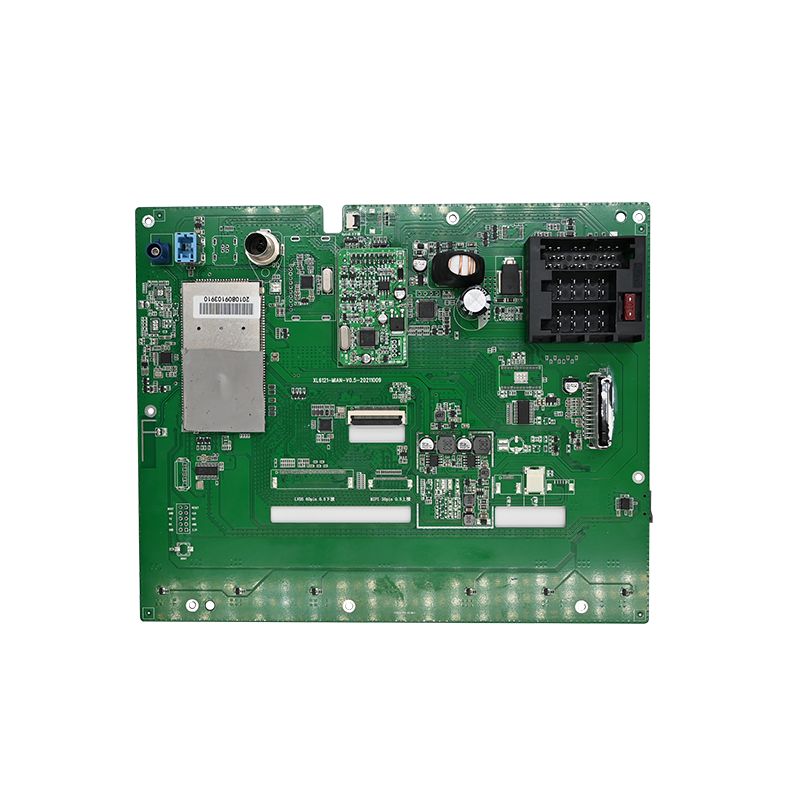

O layout determina se uma câmera PCBA do painel grava de forma confiável ou trava no trânsito.
| Camada | Função | Restrição |
| 1 | Componentes, sensor de imagem | Mantenha os traços DDR com comprimento correspondente (±2 mm) |
| 2 | Chão | Contínuo sob SoC e DRAM |
| 3 | Sinais DDR, SDIO | Referência ao plano de terra |
| 4 | Potência (1,1 V, 3,3 V) | Divisão com intervalos de 30 mil |
| 5 | Terreno (auxiliar) | Costure na camada 2 a cada 3 mm |
| 6 | Componentes secundários, USB | Sem vestígios sob o cristal |
Traços DDR3L – 50Ω ±10% de impedância, traços do grupo 8 com comprimento de 0,5 mm
MIPI CSI (sensor para SoC) – pares diferenciais, incompatibilidade de comprimento < 0,2 mm
Slot para cartão SD – resistores série 22Ω próximos ao SoC para controle de overshoot
Cristal (27 MHz) - anel de proteção com vias aterradas, sem plano de alimentação embaixo
Dash cam PCBA de alta qualidade requer controle estatístico de processo (SPC) em cada linha.
| Etapa do processo | Especificação | Método de inspeção |
| Espessura do estêncil | 0,10 mm (corte a laser) | SPI 2D (tolerância de volume ±20%) |
| Pico de refluxo (sem chumbo) | 245°C ±3°C | Criador de perfil (mínimo de 5 zonas) |
| Tempo acima do liquidus | 60–90 segundos | Termopar tipo K em DRAM |
| Purga de nitrogênio | 1000 ppm de O2 máx. | Reduz a anulação sob SoC |
AOI (óptico automatizado) – verifica a polaridade dos componentes, pontes de solda, cabos levantados
AXI (raio X) – obrigatório para pacotes BGA (SoC e DRAM). Proporção de vazios sob a bola <25%
ICT (teste no circuito) – verifica barramentos de energia, relógios e sinais de redefinição antes do flash do firmware
Cada projeto de PCBA de câmera de painel deve passar nesses seis testes.
| Teste | Método | Critérios de aprovação/reprovação |
| Ciclismo térmico | -30°C a +85°C, 100 ciclos | Sem congelamento de vídeo, desvio de RTC <2 ppm |
| Queda de choque | 1m em concreto, 3 orientações | Sem ejeção de cartão SD, sem reinicializações |
| Sobretensão | 24V por 60 segundos | Grampos TVS, PCBA é retomado após o ciclo de alimentação |
| Contato ESD | ±8 kV no conector USB | Sem perda de quadros, sem reinicialização |
| Imunidade RF | 20 V/m, 80–2700 MHz | Sem cintilação no display |
| Vida acelerada | 85°C / 85% UR durante 500 horas | Sem corrosão na porta micro-USB |
Q1: Por que muitos designs de PCBA de câmera de painel falham após 6 meses de modo de estacionamento?
R: A falha principal é a degradação do supercapacitor ou da bateria devido ao carregamento contínuo em altas temperaturas. O modo de estacionamento mantém o PCBA da câmera do painel ativo por mais de 12 horas diárias em temperaturas de para-brisa de 60–80°C. Ocorrem três falhas específicas:
1. Aumento ESR do supercapacitor - As tampas padrão de 2,7 V/10F aumentam a resistência em série equivalente de 50 mΩ para mais de 1Ω após 2.000 horas a 70°C. Isso evita a descarga final da lima quando a ignição é desligada. Use supercápsulas automotivas classificadas em 85°C com ESR inicial < 30 mΩ.
2.Desligamento térmico do LDO - O LDO de 3,3 V alimenta a detecção de movimento enquanto está estacionado. Sem um conversor buck dedicado (90% de eficiência versus 60% para LDO), a temperatura da junção excede 125°C. Mude para um buck síncrono com espectro espalhado.
3. Vazamento da bateria RTC - As baterias de backup de célula tipo moeda (CR1220) vazam eletrólito acima de 80°C, corroendo vestígios próximos. Substitua por um supercapacitor de 0,1F para backup RTC – sem risco de vazamento.
Sempre verifique o modo de estacionamento com câmera térmica após 4 horas em forno a 50°C.
P2: Como o posicionamento do componente PCBA afeta a qualidade do vídeo noturno nas câmeras do painel?
R: O posicionamento dos componentes afeta o acoplamento de ruído elétrico nas linhas de energia analógica e de relógio do sensor de imagem. Três regras de posicionamento afetam diretamente as filmagens noturnas:
Mantenha os reguladores de comutação a 30 mm de distância do sensor – A ondulação de 2 MHz de um conversor DC-DC se acopla ao trilho analógico de 2,8 V do sensor se os traços correrem paralelos. Meça com um analisador de espectro – qualquer estímulo acima de -85 dBV na frequência do clock do pixel cria faixas verticais com pouca luz.
E/S digital separada das pistas MIPI – As linhas de dados do cartão SD (harmônicos de até 200 MHz) irradiam para o relógio MIPI diferencial quando roteadas em camadas adjacentes. Adicione uma cerca aterrada entre as regiões SDIO e MIPI.
Coloque as tampas de desacoplamento a 1 mm do sensor. Uma tampa de cerâmica de 4,7 µF em cada pino de alimentação absorve ruído de alta frequência. Limites superiores a 2 mm aumentam o ruído em 15 dB, visíveis como listras horizontais nas sombras.
Uma câmera PCBA bem instalada produz vídeo noturno limpo, onde as placas são legíveis a 5 lux. Um layout ruim adiciona artefatos que falham na revisão forense.
Q3: Posso usar o mesmo painel PCBA para câmeras frontal e traseira?
R: Não, devido a três diferenças de hardware que não podem ser resolvidas apenas com firmware:
Distância de foco da lente – As câmeras frontais exigem foco infinito (3 metros até o horizonte). As câmeras traseiras precisam de foco próximo (0,5 metros até o para-choque) para interiores de hatchbacks. A altura do corpo da lente difere em 1,2 mm. Um PCBA comum com suporte de lente ajustável custa mais do que dois designs dedicados.
Orientação do sensor de imagem – As câmeras frontais são montadas na vertical. As câmeras traseiras geralmente são montadas de cabeça para baixo (tela no vidro). O sensor lê pixels de cima para baixo. Inverter a imagem digitalmente adiciona uma latência de 1 quadro (33 ms a 30 fps), causando incompatibilidades de sincronização em gravações de canal duplo. A configuração de inversão de hardware via registro requer arquivos de configuração de sensor diferentes.
Ambiente térmico – O para-brisa traseiro recebe 30% menos carga solar do que o dianteiro. Um PCBA otimizado para frente com aceleração de potência agressiva pode nunca ativar o resfriamento na parte traseira, levando à incompatibilidade de envelhecimento do capacitor. Dois anos de operação mostrarão a falha da unidade dianteira antes da traseira.
Em vez disso, projete uma placa-mãe comum com duas placas de sensor mezanino. A câmera base do painel PCBA contém processador e energia. Cada placa de sensor possui sua própria montagem de lente, pinos de orientação e espessura de almofada térmica. Essa abordagem reduz o total de SKUs enquanto preserva a qualidade da imagem.
| Estágio do Processo | Rendimento Aceitável | Ação se estiver abaixo |
| Teste de placa nua (sonda voadora) | > 99,5% | Auditoria via posicionamento |
| Colocação SMT | > 99,8% | Verifique a calibração do alimentador |
| TIC + firmware | > 98,5% | Revise os pinos pogo do dispositivo de teste |
| Teste de vídeo final (execução de 30 minutos) | > 99% | Amostra de queima de 5% |
Uma câmera de painel PCBA de boa qualidade sobrevive três anos de oscilações diárias de temperatura, vibração e transientes de tensão. Projete com redução de classificação automotiva, valide com imagens térmicas e audite cada lote de produção. Essa abordagem oferece câmeras de painel que capturam o momento que importa.
