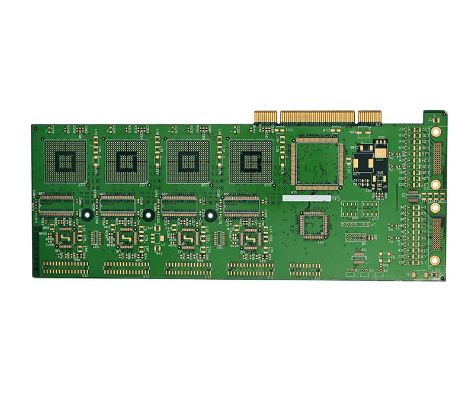

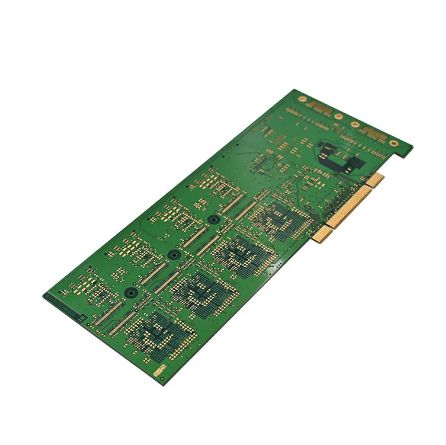

O PCBA (Conjunto de Placa de Circuito Impresso) de um console de jogo é o seu “coração” – ele carrega o processador, a memória, os drivers de vídeo e todas as interfaces periféricas. Esteja você construindo um dispositivo portátil retrô ou um dispositivo de jogo portátil moderno, este guia orienta você em todo o processo.
Investir tempo no planejamento antes de pegar um ferro de soldar evitará muitas dores de cabeça no futuro.
Pense claramente sobre que tipo de console de jogo você deseja construir:
Estilo Retro: Executa jogos emulados de 8 ou 16 bits, baixo requisito de desempenho, ótimo para iniciantes. Um exemplo típico é um dispositivo compatível com Arduboy usando um ATmega32u4 de 16 MHz acionando uma tela OLED de 128×64.
Estilo Moderno: Roda Linux, emula PSP ou sistemas de nível superior. Isso requer um núcleo mais poderoso – por exemplo, um Raspberry Pi 3B+ com tela IPS de 7 polegadas, além de gerenciamento de energia dedicado e placas de botão de expansão.
Aqui está uma lista típica de materiais para umconsola de jogos PCBA:
| Categoria de Componente | Opções e recomendações | Principais considerações |
|---|---|---|
| Processador Principal | Arduino Pro Micro, Raspberry Pi PICO 2, Raspberry Pi 3B+ | O desempenho determina quais jogos você pode executar e afeta o consumo de energia e o design térmico. |
| Mostrar | OLED de 0,96"/1,3" (SPI/I2C), LCD TFT de 2,8", tela IPS HDMI de 7" | Resolução, tipo de interface (paralela/SPI/HDMI) e consumo de energia são especificações críticas. |
| Gerenciamento de energia | Módulo de carregamento TP4056, IP5306 PMIC | Suporta carregamento de bateria de íon-lítio, proteção contra descarga e display de medidor de combustível. 18.650 células são comuns. |
| Botões de controle | Interruptores táteis, almofadas de borracha condutoras | A sensação afeta diretamente a experiência de jogo. Estão disponíveis interruptores de feedback tátil e silenciosos. |
| Armazenar | Slot para cartão microSD | Usado para ROMs e firmware de jogos – chave para expandir sua biblioteca de jogos. |
Dica profissional: sempre verifique os níveis lógicos e de tensão (3,3 V vs. 5 V) em todos os componentes para garantir que eles possam se comunicar corretamente.
Depois que o planejamento estiver concluído, você passará para o núcleo do desenvolvimento do PCBA – design e fabricação.
Use uma ferramenta EDA (KiCad, Altium Designer, EAGLE) para concluir o seguinte:
Desenhe o esquema: Conecte corretamente os pinos do processador, da tela, dos botões, do armazenamento e do IC de gerenciamento de energia.
Layout da PCB: Coloque o processador principal próximo ao conector da tela para encurtar os caminhos do sinal de alta velocidade. Aumente os traços de energia e de aterramento e use um plano de aterramento sólido para reduzir a interferência eletromagnética (EMI).
Execute DRC: execute verificações de regras de projeto para garantir que as larguras e folgas dos traços atendam às capacidades do seu fabricante.
Exporte arquivos Gerber e envie-os para uma fábrica de PCB para prototipagem. Enquanto isso, comece a adquirir componentes. Observe que CIs e conectores especializados podem ter prazos de entrega de 12 a 24 semanas, portanto planeje com antecedência.
Depois de receber o PCB vazio, é hora de soldar e montar. Escolha o método que se adapta ao seu nível de habilidade.
Para pequenas peças SMD, como resistores e capacitores, o processo profissional usa soldagem pick-and-place + soldagem por refluxo. Em um cenário DIY, você pode:
Solda manual: Use uma pinça para posicionar a peça, aqueça a almofada e o pino com a ponta do ferro e alimente o fio de solda.
Refluxo: Aplique pasta de solda nas almofadas, coloque os componentes e aqueça o PCB em uma placa de aquecimento até que a pasta derreta (~190°C).
Botões, suportes de bateria, conectores de pinos e peças semelhantes são inseridos na parte superior e soldados na parte inferior.
Dicas de soldagem:
Solde primeiro os componentes mais curtos (resistores, capacitores) e depois os mais altos (conectores, soquetes).
Defina a temperatura do ferro para ~300°C e mantenha cada junta aquecida por menos de 5 segundos para evitar danificar a peça ou almofada.
Preste muita atenção à polaridade dos LEDs, capacitores eletrolíticos e cabos da bateria (vermelho = positivo, preto = negativo).
Com o hardware montado, seu console é apenas um “corpo” – ele precisa de firmware para ganhar vida.
Configure o ambiente de desenvolvimento: Instale Arduino IDE, Raspberry Pi OS ou conjuntos de ferramentas equivalentes para o processador escolhido. Para um projeto baseado em Arduino Pro Micro, instale a biblioteca Arduboy2.
Escreva/atualize o firmware: O firmware lida com a inicialização do hardware, lê as entradas dos botões, aciona o display e executa a lógica do jogo. Os iniciantes devem começar com projetos de código aberto (como bibliotecas de jogos Arduboy) para aprender como portar jogos.
Carregar jogos: Para consoles com suporte microSD, coloque os arquivos ROM do jogo no cartão; o firmware os lê e executa a partir daí.
Esta é a etapa de garantia de qualidade – nunca a pule.
Inspeção pré-energia: Use um multímetro para verificar curtos-circuitos entre a alimentação e o terra. Verifique novamente a polaridade e a orientação de todas as peças.
Teste de inicialização: Primeiro, ligue sem o IC principal inserido, verifique se cada barramento de alimentação (por exemplo, 3,3 V, 5 V) tem saída correta. Em seguida, instale o processador e teste a funcionalidade básica.
Teste funcional: Teste as entradas dos botões, saída do display, áudio e carregamento, um por um. Use o código de teste que percorre cada função para verificar se cada linha funciona.
Teste de jogabilidade: execute um jogo continuamente por 15 a 30 minutos. Monitore a estabilidade da tela, a capacidade de resposta dos botões e o aumento geral da temperatura.
Design térmico: Núcleos de alto desempenho (por exemplo, Raspberry Pi) geram calor significativo – são responsáveis por dissipadores de calor ou orifícios de ventilação tanto no layout da PCB quanto no design do gabinete.
EMI (Interferência Eletromagnética): Para sinais digitais de alta velocidade, use pares diferenciais e envolva-os com traços de terra para reduzir o ruído.
DFM (Design for Manufacturability): Se você planeja a produção de pequenos lotes, consulte sua fábrica de PCBA no início da fase de design para garantir que seu layout corresponda às suas capacidades de fabricação.
