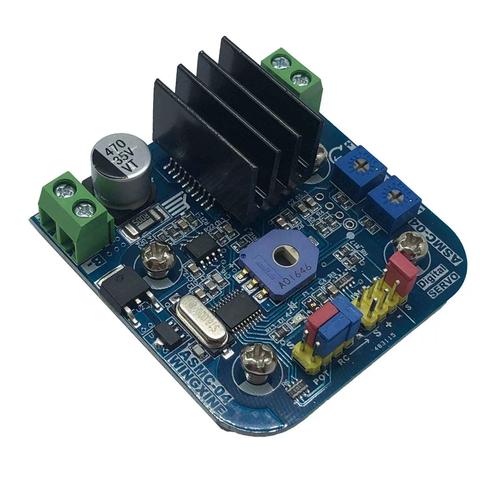

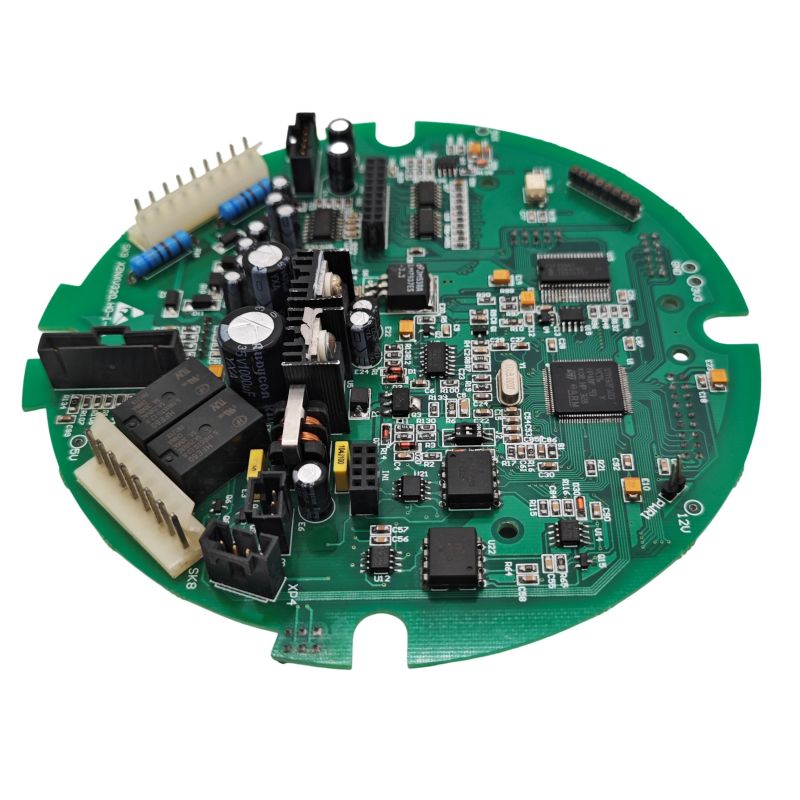

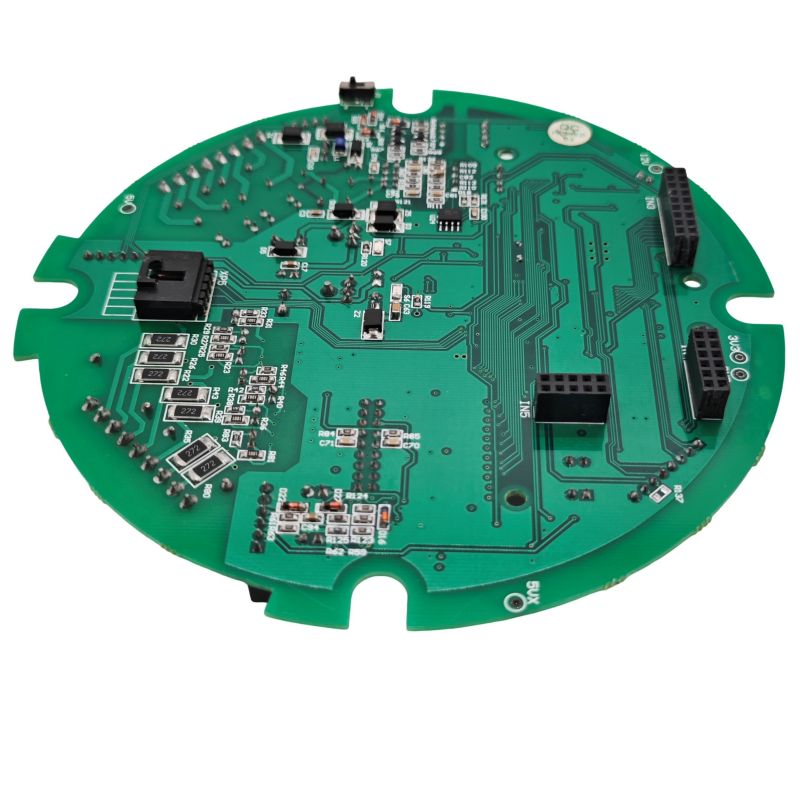

Servo RC PCBA

Unixplore Eletrônica— Com 20 anos de experiência em sistemas embarcados e design de PCB, temos visto repetidamente os mesmos padrões de falha: linhas de energia barulhentas, desacoplamento inadequado e roteamento PWM incorreto. Nossas soluções servo PCBA são construídas em torno das especificações de engenharia, regras de layout e métodos de teste que os designers profissionais realmente usam na produção.

Se você precisa de uma placa de driver independente, um servo controlador multicanal ou uma substituição de placa de servo controle interna, a Unixplore Electronics oferece soluções confiáveis ​​e imunes a ruídos.PCBAque atua em ambientes de hobby RC e robótica industrial.

O que oferecemos:

• Design completo de servo PCBA (esquemático + layout) em Altium, KiCad ou seu formato preferido
• Prototipagem com testes funcionais (carga, ondulação, relatórios térmicos)
• Fabricação em volume com fornecimento de componentes e montagem SMT
• Consultoria em revisão de projetos e análise de falhas

O que um RC Servo PCBA deve fazer

Um servo PCBA RC (seja uma placa de driver independente ou uma placa de controle servo interna) executa três funções essenciais:

• Geração ou recepção de sinal PWM:Converte pulsos de controle (1ms a 2ms a 50Hz) em comandos de posição.
• Distribuição de energia:Fornece 5 V ou 6 V limpos ao servo motor e ao IC de controle.
• Processamento de comentários:Lê o potenciômetro interno para verificar a posição e fechar a malha de controle.

Projetos de alta confiabilidade também incluem detecção de corrente para detecção de sobrecarga e isolamento óptico para imunidade a ruídos.

Especificações Técnicas Principais

Os parâmetros a seguir representam os padrões da indústria para projetos de PCBA de servo controle RC. Isso se aplica a placas de servo driver dedicadas e a conjuntos PCBA de receptor integrado.

Especificações de potência de entrada

Especificações do sinal de controle

Componentes internos do servo PCBA (dentro do servo)

Um servo RC padrão contém um pequeno PCBA com estes componentes:

Regras de layout PCBA para confiabilidade do servo RC

Na Unixplore Electronics, sabemos que a maioria das falhas do servo RC se originam na PCB. Seguimos estas 8 regras para garantir uma operação confiável em todos os projetos que entregamos.

1. Distribuição de energia: Aterramento em estrela

• Nunca ligue o aterramento em série. Cada aterramento do servo deve retornar diretamente ao ponto de aterramento da fonte de alimentação.
• Energia separada e terra de sinal. Em projetos de PCBA multi-servo, divida o plano de aterramento e conecte em um único ponto próximo à entrada da bateria.
• Largura do traço para energia: Para corrente contínua de 1,5 A, use largura mínima do traço de 1,5 mm com 1 onça de cobre.

2. Desacoplando a colocação do capacitor

Os servomotores geram ruído elétrico significativo. Um servo típico pode produzir ruído pico a pico de até 200mV na linha de alimentação de 5V.

Desacoplamento necessário por servo conector:

• Capacitor eletrolítico de 100 µF a 470 µF (lida com partida do motor)
• Capacitor cerâmico de 100nF (filtra ruído de alta frequência)
• Coloque os capacitores a 10 mm dos pinos de alimentação do servo

Capacitância em massa para todo o PCBA: Adicione um capacitor grande (1000µF a 4700µF) na entrada de alimentação principal. Isso evita quedas de energia quando vários servos iniciam simultaneamente.

3. Roteamento de sinal PWM

• Mantenha os traços PWM curtos e diretos. Traços longos atuam como antenas para ruído.
• Evite executar rastreamentos PWM paralelos aos fios de alimentação. Use cruzamento de 90 graus, se necessário.
• Adicione um resistor em série de 100Ω a 470Ω no pino de saída PWM. Isto limita a corrente durante condições de falha e reduz o toque.

4. Layout do servo conector

O conector servo padrão de 3 pinos (sinal, VCC, terra) requer espaçamento específico:

• Espaçamento entre pinos: 2,54 mm (0,1 polegada) ou 2,7 mm (alta densidade)
• Espessura da PCB para bloco conector: 1,2 mm a 1,6 mm
• Localização do pino de sinal: normalmente o pino interno (pino 2 de 3)
• Sequenciamento de energia: GND deve se conectar antes do VCC na inserção

Para projetos de alta densidade, o espaçamento de 2,7 mm entre servoconectores permite um layout compacto enquanto mantém conexões confiáveis.

5. Regulação de tensão para o MCU de controle

• Use um LDO separado para o MCU se a mesma fonte alimentar servos. Picos de corrente servo causam quedas de tensão que podem reiniciar o microcontrolador.
• Regulador recomendado: LDO de 5V ou 3,3V com capacidade de pelo menos 200mA e capacitores de entrada/saída de 1µF.
• Diodo de proteção: Adicione um diodo 1N4007 ou Schottky na entrada para proteção contra polaridade reversa.

6. Supressão de ruído no motor (para design de servo PCBA interno)

Se estiver projetando um PCBA que vai dentro de um servo, adicione supressão de ruído diretamente nos terminais do motor:

• Capacitor cerâmico de 100nF soldado diretamente nos terminais do motor.
• Conecte o negativo do capacitor à carcaça do motor para blindagem adicional (reduz o ruído em até 200mV).
• Opcional: Adicione esferas de ferrite nos cabos do motor para ambientes com ruído extremo.

7. Detecção de Corrente para Detecção de Sobrecarga

Projetos avançados de servo PCBA incluem monitoramento de corrente:

• Resistor de derivação: 0,1Ω a 0,5Ω, tolerância de 1% — cria tensão proporcional à corrente
• Amplificador diferencial: Ganho de 10 a 20 — amplifica a tensão de derivação para um nível mensurável
• Entrada ADC: mínimo de 10 bits – alimenta dados atuais para controlar o MCU

Um shunt de 100mΩ produz 50mV a 500mA e 150mV a 1,5A. Com um amplificador de ganho de 5x, isso se torna 250mV a 750mV, adequado para entradas ADC de 3,3V.

8. Isolamento e Proteção Mecânica

As placas servo PCBA internas devem ser protegidas fisicamente:

• Fita isolante: Coloque fita isolante entre o PCBA e a caixa metálica do servo. Isso evita curtos-circuitos causados ​​por juntas de solda ou cabos de componentes que tocam o gabinete.
• Revestimento isolante: Para aplicações externas ou de alta umidade, adicione revestimento isolante acrílico para evitar corrosão.

Geração de sinal de controle (considerações de código MCU)

A geração adequada de PWM é crítica para uma operação sem jitter. Aqui estão os principais parâmetros:

Configuração PWM

Pseudocódigo de exemplo de código MCU

//Calcula o ciclo de trabalho para pulso de 1500µs
    // Assume período PWM = 20ms, clock = pré-escalador de 1MHz

    largura_de_pulso_us = 1500
    period_counts = 20000 // 20ms em microssegundos
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Ao testar, use um osciloscópio para verificar o sinal PWM. A borda descendente do pulso aciona o servo para ler a posição.

Modos de falha e correções comuns

Nota importante sobre a comutação de energia:Nunca troque a linha de aterramento do servo para desligá-lo. Quando o aterramento é aberto, o servo ainda pode receber energia através da linha de sinal PWM ou outros caminhos, resultando em operação com subtensão de 3,2 V e comportamento errático. Sempre troque a linha VCC usando um MOSFET ou relé de canal P.

Perguntas frequentes sobre servo PCBA RC

Abaixo estão três perguntas técnicas que recebemos frequentemente de engenheiros de robótica e projetistas de sistemas RC.

Q1: Por que meus servos se contraem aleatoriamente quando eu os controlo a partir de meu PCBA personalizado com um ESP32 ou Arduino?

UM:Você tem um problema de ruído de energia, quase certamente. Aqui está a sequência de diagnóstico que recomendamos na Unixplore Electronics:

Passo 1— Verifique a fonte de alimentação com um osciloscópio: Meça a linha de 5 V diretamente no conector do servo enquanto o servo está em movimento. Se você observar mais de 200mV de ondulação (pico a pico), seu desacoplamento é insuficiente.

Etapa 2— Adicione capacitância em massa: Coloque um capacitor eletrolítico de 1000 µF a 4700 µF nos terminais de entrada de energia. Os servomotores consomem altas correntes de partida (3–10× corrente de operação) quando começam a se mover. Sem capacitância em massa, a tensão cai abaixo de 4 V, fazendo com que o IC de controle seja reiniciado ou se comporte de maneira irregular.

Etapa 3— Separe a alimentação do MCU da alimentação do servo: Os piores projetos executam o MCU e os servos a partir do mesmo regulador de tensão. Use dois reguladores separados:

• Um LDO de 5V/500mA para MCU e lógica.
• Uma fonte separada de 5V/3A (ou conexão direta de bateria) para os servos.

Etapa 4— Adicione desacoplamento em cada conector servo: Coloque um capacitor eletrolítico de 100µF e um capacitor cerâmico de 100nF diretamente nos pinos VCC e GND de cada conector servo. O capacitor cerâmico filtra o ruído de alta frequência das escovas do motor; o eletrolítico lida com picos de corrente de baixa frequência.

Etapa 5— Verifique a qualidade do sinal PWM: Use um osciloscópio para observar o pino PWM. Se você observar toque (ultrapassagem) nas bordas ascendentes ou descendentes, adicione um resistor da série 100Ω no pino MCU. Isso amortece o sinal e evita disparos falsos.

O resultado final:90% dos problemas de jitter do servo estão relacionados à energia e não ao código. Corrija a distribuição de energia primeiro.

Q2: Como faço para projetar um PCBA que controle vários servos (8 a 16 canais) sem quedas de energia?

UM:Isso requer um orçamento de energia cuidadoso e um planejamento de layout. Aqui está a abordagem de engenharia para um servocontrolador PCBA de 16 canais.

Passo 1— Calcule os requisitos totais de energia:

• Cada servo padrão consome 200mA a 500mA durante a operação normal.
• A corrente de pico de bloqueio pode atingir 1,5A a 3A por servo.
• Para 16 servos: 16 × 1,5A = consumo de potencial de pico de 24A.

Etapa 2— Projetar a distribuição de energia:

• Entrada de alimentação principal: Use uma fonte de 5 V a 6 V classificada para no mínimo 30 A.
• Conector de entrada: XT60 ou terminal de parafuso (não um pequeno conector de 2 pinos).
• Linhas de alimentação principais: 8 mm a 10 mm de largura com 2 onças de cobre ou use um plano de alimentação dedicado na camada 2.
• Barramentos: Para correntes acima de 15A, adicione barramentos de cobre ou use fiação externa.

Etapa 3— Implementar distribuição de energia escalonada:

• Direcione traços de energia grossos (5mm+) para um ponto de distribuição central.
• A partir desse ponto, execute traços individuais de 1,5 mm em cada conector servo.
• Adicione um capacitor de 470µF em cada conector servo (capacitância distribuída, não apenas uma tampa grande na entrada).

Etapa 4— Use opto-isolamento para linhas de sinal (avançado):

• Para ambientes industriais ou de alto ruído, isole os sinais PWM usando optoacopladores (por exemplo, 4N35 ou PC817).
• Isso evita que o ruído do motor volte ao MCU e cause reinicializações.
• Projetos isolados requerem domínios de energia separados (lado MCU e lado servo).

Etapa 5— Adicione limitação de corrente ou partida suave:

• Use um MOSFET com circuito de partida suave para aumentar a potência do servo em 10ms a 50ms.
• Isso evita que a irrupção inicial de todos os 16 servos cause o colapso da alimentação.
• Alternativamente, ligue os servos em sequência (atraso de 5ms entre cada um).

Etapa 6— Recomendação de pilha de camadas PCB para mais de 16 canais:

• Camada 1: Sinal (PWM, feedback)
• Camada 2: Plano de aterramento (preenchimento sólido)
• Camada 3: Plano de potência (5V ou Vservo)
• Camada 4: Sinal ou terra secundária

Esta pilha minimiza a área do loop e reduz a EMI entre canais.

Q3: Posso usar o mesmo design de PCBA para diferentes marcas de servos (Futaba, Hitec, Spektrum, genérico)?

UM:Sim, com três importantes considerações de compatibilidade.

Consideração 1— Os padrões de sinal PWM são consistentes: Todos os servos RC usam o mesmo padrão PWM de 50 Hz com pulsos de 1ms a 2ms. A lógica de geração PWM do seu PCBA funciona universalmente.

Consideração 2— Os requisitos de energia variam significativamente:

Seu PCBA deve ser projetado para o servo de corrente mais alta que você pretende usar. Projete para 2A contínuo e 5A de pico por canal para cobrir a maioria dos servos padrão e de alto torque.

Consideração 3— Compatibilidade do conector:

• A maioria dos servos usa um conector fêmea padrão de 3 pinos com espaçamento de 2,54 mm (0,1 polegada).
• A localização do pino de sinal varia de acordo com a marca:
  • Futaba: O sinal é o pino mais interno (pino 2)
  • Hitec e Spektrum: O sinal é o pino 1 ou o pino 3 dependendo do modelo
• Projete seu PCBA com pinagens claramente identificadas (S, +, –). Use um conector macho de 3 pinos (como um cabo de extensão de servo padrão) para que qualquer servo possa ser conectado diretamente.

Consideração 4— O PCBA interno do servo (dentro do servo) não é intercambiável: Se você estiver projetando o PCBA interno que fica dentro da caixa do servo (substituindo a placa de controle original), isso é específico da marca. Servos diferentes têm diferentes:

• Valores de resistência do potenciômetro (5kΩ vs 10kΩ)
• Tamanhos de motor e classificações de corrente
• Locais dos furos de montagem mecânica
• Dimensões da caixa

Para projeto de PCBA interno, faça engenharia reversa do original ou obtenha especificações detalhadas para esse modelo exato de servo. Para designs de PCBA de driver externo (a placa que se conecta aos servo conectores padrão), a compatibilidade é excelente em todas as principais marcas de RC.

Testando seu RC Servo PCBA

Antes de aprovar um projeto para produção, execute estes cinco testes:

Resumo: Projetando um Servo PCBA RC confiável

Um servo PCBA RC robusto é definido por cinco decisões de engenharia:

1. Capacitância em massa adequada(1000µF a 4700µF) na entrada de alimentação principal.
2. Domínios de poder separadospara o MCU (regulado por LDO) e servos (bateria direta ou regulador de alta corrente).
3. Aterramento estrelacom retornos separados de energia e sinal de aterramento.
4. Desacoplando capacitoresem cada conector servo (100µF eletrolítico + 100nF cerâmico).
5. Condicionamento de sinal PWM adequadocom resistores em série e traços curtos.

Para projetos multi-servo (8+ canais), use uma PCB de 4 camadas com alimentação dedicada e planos de aterramento. Para projetos de servo PCBA internos, adicione supressão de ruído do motor (100nF nos terminais do motor) e fita isolante para evitar curtos-circuitos. Essas práticas proporcionam consistentemente uma operação livre de oscilações e confiabilidade de longo prazo em aplicações de RC e robótica.
