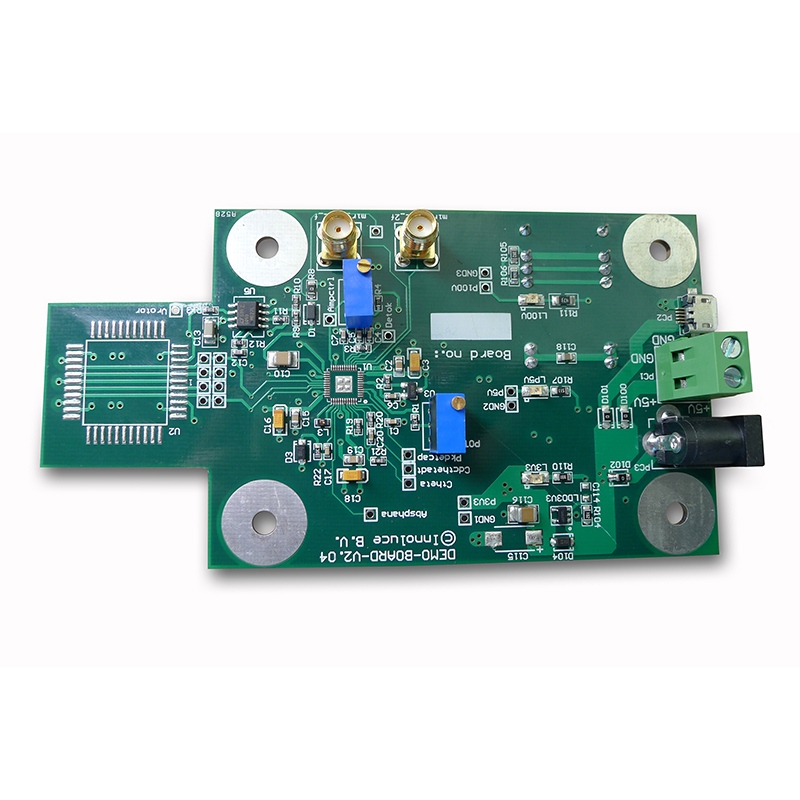

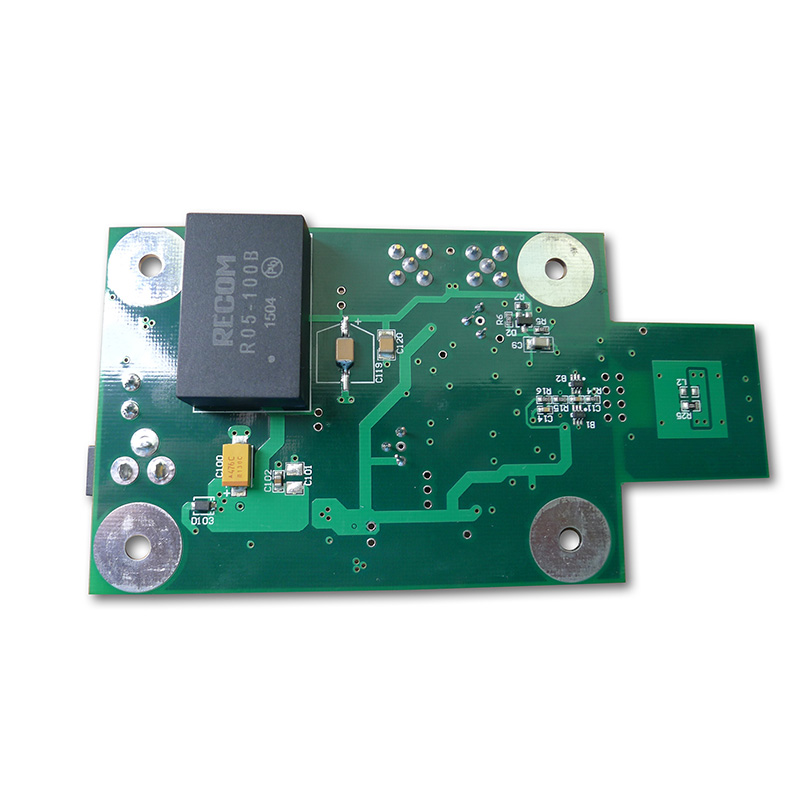

Monitoramento de bebê PCBA

Requisitos básicos de confiabilidade para monitor de bebê PCBA

A confiabilidade começa com as especificações. Não adivinhe as condições do quarto infantil.

Parâmetros Ambientais e Operacionais

Arquitetura de energia para operação 24 horas por dia, 7 dias por semana

Crítico: Adicione um supercapacitor (0,47F, 5,4V) após o IC de proteção da bateria. Isso permite 10 segundos de gravação após o desligamento da bateria fraca.

Seleção de Componentes para Alto MTBF

O tempo médio entre falhas (MTBF) para um monitor de bebê PCBA deve exceder 50.000 horas. Abaixo estão as escolhas comprovadas.

Chipset e antena sem fio

Escolha um chipset com:

- PA integrado(potência de saída ≤ +10 dBm para atender aos padrões de segurança infantil)

- Ouça antes de falar(evite interferência com telefones sem fio)

- Salto de frequência(mais de 40 canais)

Escolha da antena: Use uma antena F invertido sinuosa (MIFA) na borda do PCBA. Mantenha uma distância de 10 mm de objetos metálicos (ímãs de alto-falante, baterias).

Entrada e processamento de áudio

Sensor de temperatura (recurso crítico de segurança)

Coloque um termistor (NTC, 10 kΩ a 25°C) na PCBA da unidade do bebê próximo ao IC de carregamento. O firmware deve:

- Registrar temperatura a cada 30 segundos

- Desligue o carregamento a 50°C

- Envie alerta sem fio para a unidade dos pais a 45°C

Layout de PCB para baixo vazamento de RF e qualidade de áudio

Um monitor de bebê barulhento PCBA causa estática e interrupções. Siga estas regras.

Pilha de camadas e aterramento

Regra: Coloque um capacitor de 0,1 µF em cada pino de alimentação. Use o tamanho 0402 para baixa indutância.

Isolamento de aterramento de áudio

O aterramento digital e o aterramento analógico devem se encontrar em um único ponto sob o codec. Use esferas de ferrite (600Ω a 100 MHz) entre os planos de aterramento, mas somente após verificar que não há loops de aterramento.

Verifique com osciloscópio: Sonda a saída do microfone durante a transmissão de RF. O ruído deve ficar abaixo de 2 mV pico a pico.

Lista de verificação de validação e certificação

Antes da produção, teste cada PCBA do monitor para bebês em relação a esses seis padrões.

FAQ - Perguntas comuns sobre PCBA confiável para monitor de bebê

Q1: Qual é a falha oculta mais comum em designs de PCBA de monitores para bebês?

UM:Ruído microfônico de capacitores cerâmicos colocados próximos ao caminho de entrada de áudio. Quando a unidade do bebê vibra (de um motor de berço ou de um brinquedo caído), as tampas dielétricas de classe 2 (X7R, X5R) geram tensões piezoelétricas de até 5 mV. Isso se acopla ao pré-amplificador do microfone e produz cliques ou ruídos audíveis. A solução é dupla: 1) Use capacitores C0G (NP0) para todos os acoplamentos e desacoplamentos de áudio no primeiro estágio de ganho. 2) Se o X7R for inevitável, gire fisicamente o capacitor 90 graus no PCBA para que o estresse mecânico se alinhe com a direção do eletrodo. Valide sempre com uma mesa vibratória a 20 Hz, 1 Grms.

Q2: Como a escolha da química da bateria afeta a longevidade do PCBA do monitor para bebês?

UM:Três produtos químicos produzem modos de falha muito diferentes:

- Íon de lítio (18650): Maior densidade de energia, mas requer carregamento CC/CV preciso. A falta de um sensor de coeficiente de temperatura negativo (NTC) leva à fuga térmica. Use apenas com baterias autenticadas contendo IC de proteção.

- LiFePO4: Mais seguro (sem fuga térmica abaixo de 150°C) e ciclo de vida mais longo (2.000 ciclos). No entanto, uma tensão mais baixa (3,2 V nominal) exige um conversor boost para lógica de 3,3 V, aumentando o custo e o ruído de ondulação.

- NiMH(projetos de baixo custo): Muito indulgente, mas sofre de efeito memória. O PCBA deve incluir um circuito de descarga a cada 30 ciclos para recalibrar o medidor de combustível. Sem isso, o tempo de execução cai 50% após 6 meses.

Para um PCBA de monitor de bebê confiável, escolha LiFePO4 para segurança ou íon de lítio de qualidade com proteção dupla contra sobretensão (IC + PTC).

P3: Posso usar o mesmo design de PCBA para monitores de bebê somente de áudio e vídeo?

UM:Não, e tentar isso introduz três problemas específicos de confiabilidade:

- Largura de banda da memória- Somente áudio precisa de 64 kB de RAM. O vídeo requer pelo menos 2 MB para quadros compactados. Um PCBA compartilhado com RAM externa adiciona traços longos que falham no teste de ESD.

- Ciclo de trabalho de RF-- O áudio é transmitido 10% do tempo. O vídeo é transmitido 80% do tempo. O mesmo PA de 2,4 GHz superaquece no modo de vídeo, diminuindo o ganho em 6 dB após 20 minutos. Você precisa de uma matriz térmica sob o PA para projetos de vídeo.

- Entrega de energia-- O PCBA do monitor de áudio para bebês atinge o pico de 200 mA. Picos de vídeo em 600 mA. Um layout de PCB comum com traços de energia finos (0,25 mm) causa queda de tensão que reinicializa o módulo da câmera. Os projetos de vídeo requerem traços de 0,6 mm ou um conversor buck de 1A separado.

Construa dois PCBAs separados. Somente áudio usa uma placa de 2 camadas. O vídeo requer 4 camadas com impedância controlada.

Testes de produção para risco infantil zero

Cada PCBA de monitor de bebê montado deve passar:

Lista de verificação de revisão do projeto final

Projetar um PCBA confiável para monitoramento de bebês significa priorizar a segurança do bebê em vez da redução de custos. Uma prancha bem construída funciona silenciosamente durante a dentição e os acessos de raiva. Teste em condições reais de viveiro – máquinas de ruído branco, luzes dimmer e fornos de micro-ondas. Essa é a única maneira de ganhar a confiança dos pais.
