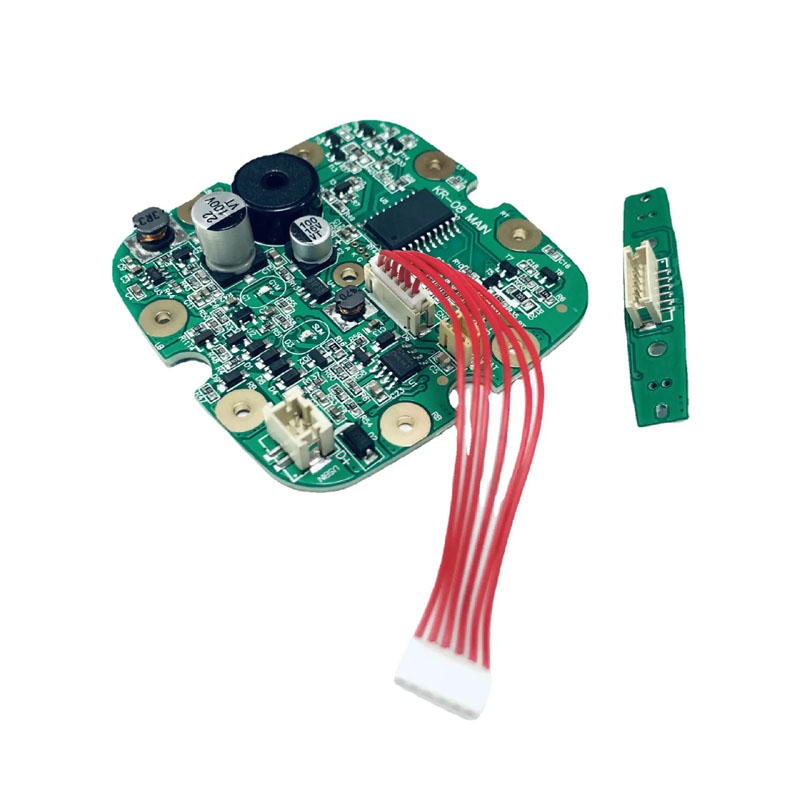

Fio dental de água PCBA

Demandas e classificações ambientais

Um fio dental com água opera em ambientes de banheiro extremos, caracterizados por respingos diretos de água, alto vapor ambiente e exposições a produtos químicos agressivos, como resíduos de pasta de dente e enxaguatório bucal. A eletrônica padrão sucumbe rapidamente à corrosão, correntes de fuga parasitas e curtos-circuitos elétricos nessas condições.

Nossas soluções de PCBA projetadas são construídas especificamente para suportar esses severos estressores ambientais, garantindo um ciclo de vida operacional confiável do produto de 3 anos.

Mitigação de riscos de substrato

Certificações exigidas integradas: Todas as fabricações de PCBA de fio dental com água estão em conformidade com os regulamentos de eletrodomésticos exigidos globalmente: IEC 60335-1 (Segurança de eletrodomésticos), UL 60730-1 (Controles elétricos automáticos), proteção de entrada mínima IPX4/IPX7 e padrões de resistência química REACH/RoHS para ambientes úmidos.

Seleção de Laminado Base e Arquitetura de Cobre

A seleção do laminado base define a integridade do PCBA a longo prazo sob exposição contínua à umidade. O padrão FR-4 absorve prontamente o vapor de água através das bordas das placas cortadas e revestidas através de barris, levando a curtos-circuitos catastróficos no Filamento Anódico Condutor (CAF) em 12 meses.

Classes de laminado comparadas

• Padrão FR-4: Absorção de água 0,10%–0,20%, TG 130°C–140°C. Adequado apenas para áreas secas. Evite aplicações de fio dental com água, pois isso provoca falha rápida de CAF.

• Alto TG FR-4 [Nossa seleção principal]: Absorção de água 0,08%–0,12%, TG 170°C. Escolha ideal para perfis de umidade intermitentes e úmidos.

• FR-4 de alto TG sem halogênio [recomendado]: Absorção de água 0,05% –0,08%, TG 150°C. Construção ecológica com excelente resiliência à umidade.

• Poliimida: Absorção de água 0,02%–0,04%, TG 250°C. Opção premium para exposição úmida permanente ou zonas rígidas e flexíveis.

Especificações de peso e revestimento de cobre

• Camada externa de cobre: ​​Mínimo de 1 onça (35 µm) para fornecer uma margem anticorrosiva otimizada.

• Camada interna de cobre: ​​Mínimo de 18 µm (0,5 onças) para proteger a integridade do sinal contra interferência interna do motor.

• Orifícios passantes revestidos (PTH): Espessura mínima de revestimento de cobre de 25 µm dentro dos barris para formar uma vedação hermética e hermética contra umidade.

• Acabamento de superfície: Utiliza estritamente ENIG (Electroless Nickel Immersion Gold). Proibimos completamente o HASL (Hot Air Solder Leveling) para PCBAs de fio dental com água porque a liga exposta de estanho-chumbo corrói em vapores de enxaguatório bucal em 90 dias.

Empilhamento de camadas e projeto mecânico

Dependendo da arquitetura do seu produto, oferecemos configurações multicamadas personalizadas para combater o ruído da bomba de alta frequência (EMI) e os limites de espaçamento estrutural:

• Camada básica (somente botão e bomba): Formulado em um substrato otimizado de 2 camadas de alto TG FR-4, equilibrando economia com defesa industrial contra umidade de alto nível.

• Camada inteligente/premium (sensor de pressão, display LCD/LED, Bluetooth, carregamento rápido USB-C): projetado com um empilhamento de 4 camadas. Os planos duplos internos de aterramento sólido protegem os sinais sensíveis do MCU do EMF da bomba e atuam como um bloco físico definitivo contra a difusão interna de umidade.

Integração de Espessura e Rigid-Flex

• Espessura de 1,0 mm: Projetado para cabos portáteis compactos e ergonômicos que exigem agilidade estrutural e resistência a quedas.

• 1,6 mm de espessura: Projetado para estações base de bancada; oferece rigidez máxima e a menor taxa de difusão de vapor de água nativa.

• Especialização em PCB Rigid-Flex: Para alças compactas ultrapremium, oferecemos suporte à construção rígida-flexível, onde a bateria se conecta por meio de uma cauda flexível de poliimida protegida por uma cobertura. Isso elimina chicotes de fios propensos a falhas e melhora significativamente a classificação IPX geral do conjunto.

Dupla Defesa: Revestimento Conformal e Vedação de Componentes

Revestimento conformal seletivo robótico

Mesmo o melhor substrato requer uma camada de superfície hermética para sobreviver à umidade diária do banheiro.

• Pulverização automatizada multieixos de precisão: Nossas linhas robóticas automatizadas aplicam uma camada protetora uniforme enquanto mascaram com precisão áreas que devem permanecer sem revestimento, como portas Tipo C, contatos de bateria e portas de campainha.

• Inspeção UV com corante fluorescente a 0,1%: Um corante indicador UV especializado é misturado ao revestimento, permitindo que scanners ópticos automatizados de alta velocidade verifiquem uma espessura mínima uniforme de 25 µm sem lacunas.

Especificações de vedação de interface em nível de componente

1. Porta USB-C: Equipada com junta de compressão de silicone e tampa de borracha, obtendo vedação IPX4 quando a porta está fechada.

2. Switches táteis: moldados com uma capa de borracha robusta sobre a cúpula para atingir a defesa de entrada localizada IPX5.

3. Conector da bomba: Totalmente fechado com preenchimento de composto de epóxi para proteção completa de submersibilidade temporária IPX7.

4. Pinos de contato de carregamento (pinos Pogo): Estritamente especificados com revestimento de ouro pesado mínimo de 30 µ polegadas (ouro duro) e vedações de anel de vedação. Os pinos banhados a níquel padrão corroem e falham dentro de 6 meses de carregamento diário em um banheiro molhado. Nossas pesadas abas de ouro suportam 20.000 ciclos de conexão úmida sem degradação da resistência de contato.

Fluxo rigoroso de testes de qualidade de produção

Cada lote fabricado de PCBAs de fio dental de água Unixplore deve passar por uma série de verificações intensivas de qualidade de simulação de umidade antes do envio:

1. Imersão ambiental de umidade: 48 horas a 40°C e 93% UR (sem condensação). Critérios de aprovação: Sem oxidação visível; Resistência de isolamento (IR > 10 MΩ) entre quaisquer duas redes.

2. Teste de pulverização de água IPX4: 10 minutos de pulverização contínua de tubo multiângulo oscilante para verificar a entrada zero de fluido abaixo das camadas de revestimento.

3. Verificação do isolamento de alta tensão: Aplicação de 500 Vcc entre os terminais da bateria primária e o plano de aterramento para confirmar IR > 50 MΩ pós-absorção de umidade.

4. Verificação Funcional Pós-Estresse: Atuação da bomba em ciclo completo sob carga. São toleradas reinicializações zero do microcontrolador (MCU), falhas de tempo ou partidas falsas.

Perguntas frequentes sobre engenharia e resumos técnicos

Posso usar o padrão FR-4 para um PCBA de fio dental com água se aplicar uma camada espessa de revestimento protetor para reduzir custos?

R: Absolutamente não. Esta é uma armadilha comum na produção que leva a altas taxas de retorno em campo. O revestimento isolante não pode selar três caminhos críticos:

1. Não revestido por meio de barris: O vapor de água viaja lateralmente para dentro da trama interna de fibra de vidro do padrão FR-4 por meio de ação capilar, alcançando as almofadas dos componentes por baixo. Após repetidos ciclos de umidade, formam-se resíduos de sal condutor branco, formando uma ponte entre os componentes.

2. Bordas roteadas (Edge Wicking): O roteamento da placa deixa as bordas laminadas expostas. A tensão superficial faz com que os revestimentos se afastem dos cantos afiados, deixando micro-espaços de 0,5 mm por onde o vapor do banheiro entra.

3. Parte inferior do componente: O revestimento cobre o revestimento externo, mas não consegue penetrar perfeitamente sob capacitores e resistores SMT de baixo perfil. A umidade retida hidrolisa resíduos de fluxo, criando contaminação iônica que causa partidas espontâneas e não solicitadas da bomba.

   Nossa solução: FR-4 de alto TG com ENIG e dispensação de epóxi nas bordas fornece proteção de três camadas que sobrevive facilmente por mais de 3 anos em 95% de umidade relativa.

Seu parceiro EMS pronto para uso: Unixplore Electronics

Ao escolher um fornecedor de PCBA para fio dental com água, a confiabilidade da engenharia a longo prazo e o controle de qualidade rigoroso são essenciais. A Unixplore Electronics fornece recursos avançados e infraestrutura industrial para dar vida ao seu projeto de maneira integrada:

l Serviços EMS completos e prontos para uso: Gerenciamos todo o ciclo de vida do produto, desde a otimização esquemática e revisão de DFM de componentes até a aquisição global de peças, montagem SMT e DIP, programação de firmware, testes funcionais (FCT), revestimento isolante automatizado, construção de caixa final e embalagem especializada.

l Padrões de qualidade certificados: todo o nosso ecossistema de fabricação é certificado pela ISO 9001:2015, e todas as práticas de montagem eletrônica aderem estritamente ao padrão internacional IPC-A-610E, eliminando o risco de juntas de solda a frio ou desalinhamento de componentes.

l Poder de produção interno avançado: Operamos uma fábrica antiestática com mais de 3.000 metros quadrados, apoiada por 20 engenheiros especializados em P&D e processos. Nossas instalações apresentam:

1. 6 linhas de produção Yamaha SMT de alta velocidade

2. 4 linhas de montagem DIP de precisão com soldagem por onda

3. 2 salas especializadas de teste de queima/envelhecimento

4. 2 Câmaras de teste de calor úmido alternadas de alta e baixa temperatura, garantindo que todos os testes de validação ambiental sejam feitos de forma abrangente internamente.

l Escalonamento flexível de pedidos (sem MOQ): Nossas estruturas de produção ágeis são otimizadas para apoiar seu crescimento. Mantemos uma política rigorosa de Sem Quantidade Mínima de Pedido (Sem MOQ), o que nos permite lidar com testes rápidos de protótipos, pequenas execuções piloto e grandes volumes de produção em massa com a mesma precisão de elite.

l Alcance e comunicação globais: Nossa equipe de vendas técnicas internacionais é totalmente fluente em inglês, francês, russo e árabe. Com profunda experiência atendendo mercados sofisticados, incluindo Europa Ocidental (35%), América do Norte (20%) e Oceania (20%), entendemos perfeitamente os padrões de conformidade de segurança eletrônica de cuidados pessoais em todo o mundo.

Contate-nos hoje: Envie seu projeto de PCB de fio dental personalizado, lista de BOM ou consultas de DFM para nosso balcão de engenharia. Nossa equipe fornecerá uma análise abrangente de capacidade de fabricação e uma cotação pronta para uso otimizada em 24 horas.
