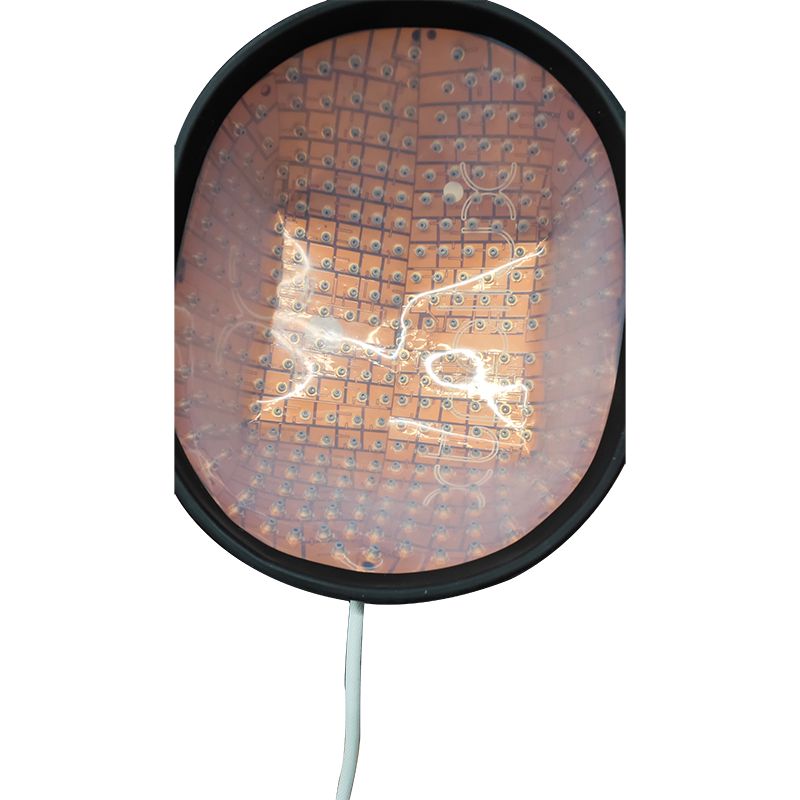

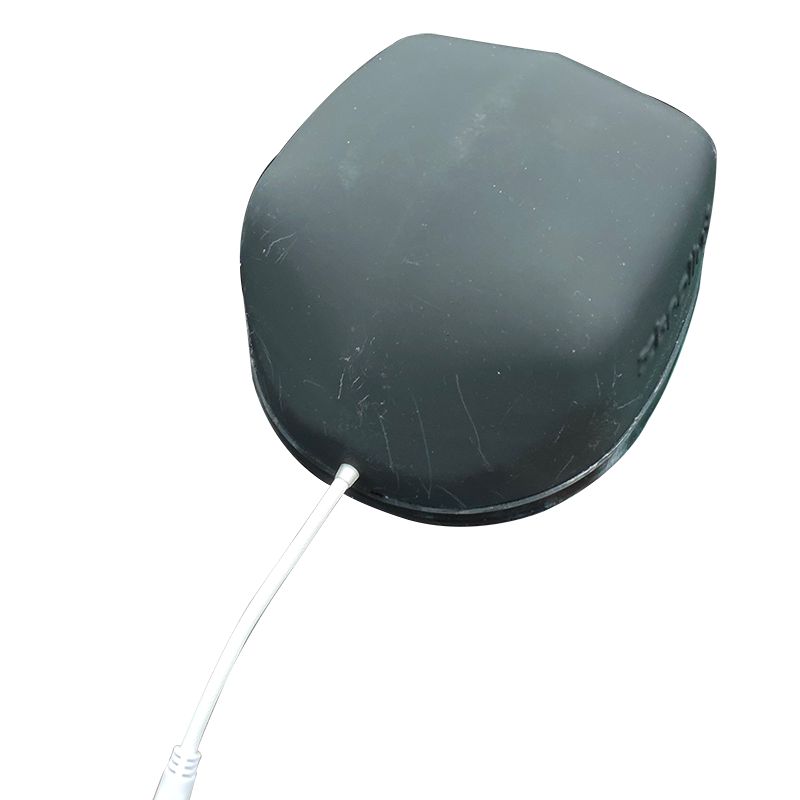

Unixplore Electronics é uma empresa chinesa que tem se concentrado na criação e produção de PCBA de capacete de crescimento de cabelo de primeira classe desde 2008. Temos certificações para os padrões de montagem de PCB ISO9001: 2015 e IPC-610E.
Desde a sua criação em 2011, a Unixplore Electronics está comprometida com o design e fabricação de produtos de alta qualidadeCapacete para crescimento de cabelo PCBAsna forma de tipo de produção OEM e ODM.
Construir um capacete de crescimento capilar PCBA requer conhecimento de engenharia eletrônica e componentes específicos. Aqui estão algumas etapas gerais que podem ajudá-lo a começar:
Reúna os componentes e ferramentas necessários:Você precisará de componentes como microcontroladores, circuitos de gerenciamento de energia, sensores e LEDs. Você também precisará de um software de design de PCB, ferramentas de soldagem e uma impressora 3D.
Projete o protótipo do capacete:Usando uma impressora 3D, projete o capacete, tendo em mente a colocação de componentes como LEDs, sensores e microcontroladores.
Projete o esquema do circuito:Use um software de design de PCB para criar um diagrama esquemático de circuito. Isto abrangerá os vários componentes envolvidos na produção da terapia a laser que promove o crescimento do cabelo.
Layout do PCB:Depois de criar o diagrama esquemático, use o mesmo software de design de PCB para fazer o layout dos componentes na placa PCB.
Fabrique o PCB:Envie seu arquivo de design de PCB para um fabricante ou fabricante de PCB.
Solde os componentes:Depois de receber o PCB vazio, solde os componentes nele.
Teste o PCBA:Assim que a montagem da PCB estiver concluída, teste-a para garantir que está funcionando corretamente.
Instale o PCBA no capacete:Monte o conjunto da PCB em um capacete de plástico e certifique-se de que as conexões da placa de circuito estejam seguras.
Teste o capacete:Conecte o capacete a uma fonte de energia e teste a funcionalidade do dispositivo.
Parâmetro | Capacidade |
Camadas | 1-40 camadas |
Tipo de montagem | Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT) |
Tamanho mínimo do componente | 0201(Métrica 01005) |
Tamanho máximo do componente | 2,0 pol x 2,0 pol x 0,4 pol (50 mm x 50 mm x 10 mm) |
Tipos de pacotes de componentes | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc. |
Passo Mínimo do Pad | 0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA |
Largura mínima do traço | 0,10mm (4mil) |
Espaço mínimo de rastreamento | 0,10mm (4mil) |
Tamanho mínimo de perfuração | 0,15mm (6mil) |
Tamanho máximo da placa | 457 mm x 610 mm (18 pol. x 24 pol.) |
Espessura da placa | 0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm) |
Material do tabuleiro | CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc. |
Acabamento de superfície | OSP, HASL, Flash Gold, ENIG, Gold Finger, etc. |
Tipo de pasta de solda | Com chumbo ou sem chumbo |
Espessura do Cobre | 0,5 onças - 5 onças |
Processo de montagem | Soldagem por refluxo, soldagem por onda, soldagem manual |
Métodos de inspeção | Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual |
Métodos de teste internos | Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura |
Tempo de resposta | Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias |
Padrões de montagem de PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II |
1.Impressão automática de pasta de solda
2.impressão com pasta de solda feita
3.Escolha e local SMT
4.Escolha e colocação SMT concluídas
5.pronto para soldagem por refluxo
6.solda por refluxo feita
7.pronto para AOI
8.Processo de inspeção AOI
9.Posicionamento do componente THT
10.processo de soldagem por onda
11.Montagem THT concluída
12.Inspeção AOI para montagem THT
13.Programação IC
14.teste de função
15.Verificação e reparo de controle de qualidade
16.Processo de revestimento isolante PCBA
17.Embalagem ESD
18.Pronto para envio
