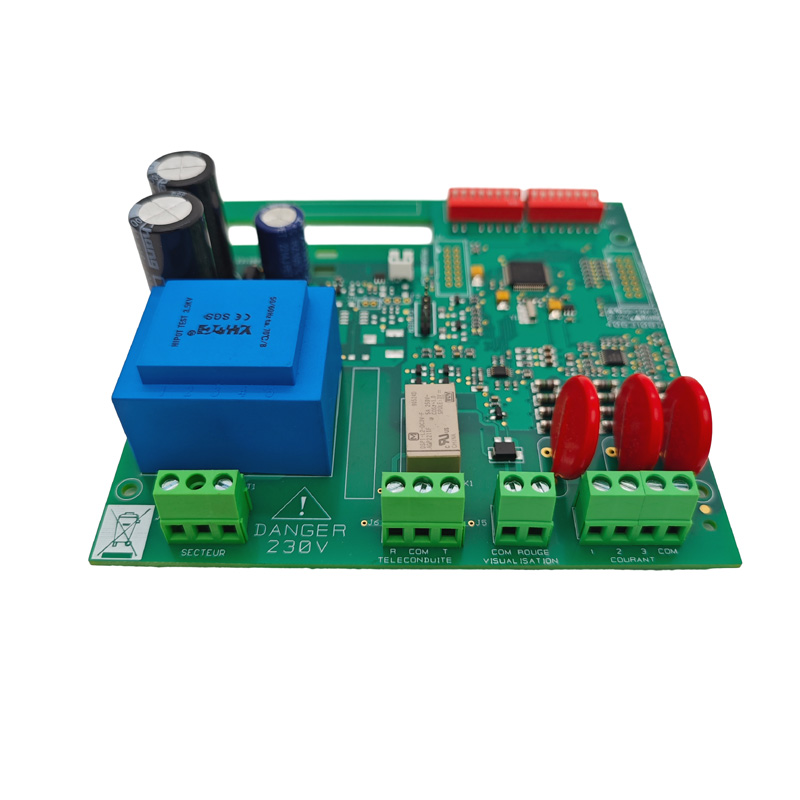

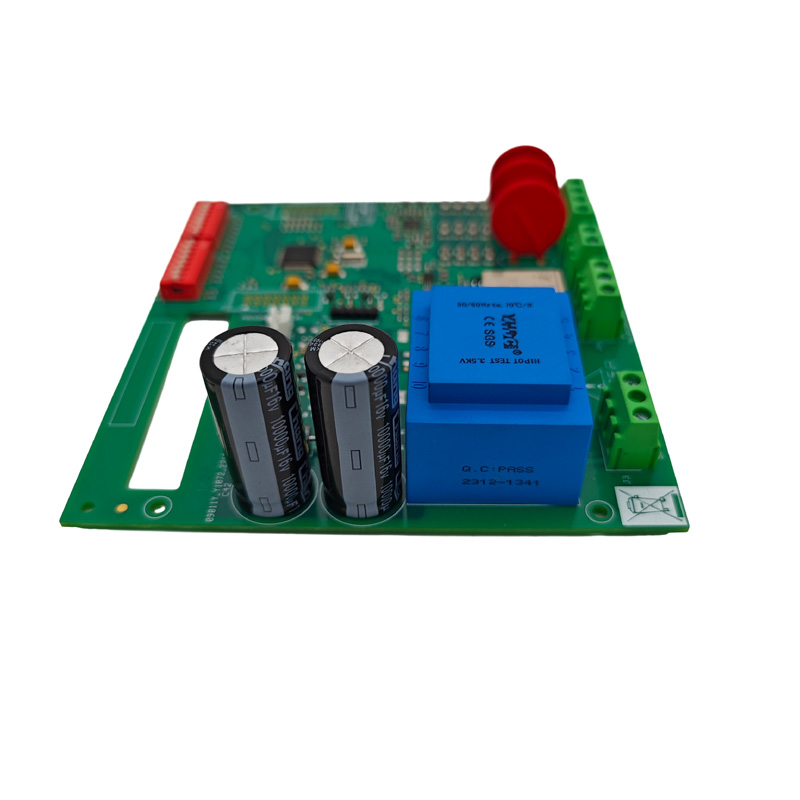

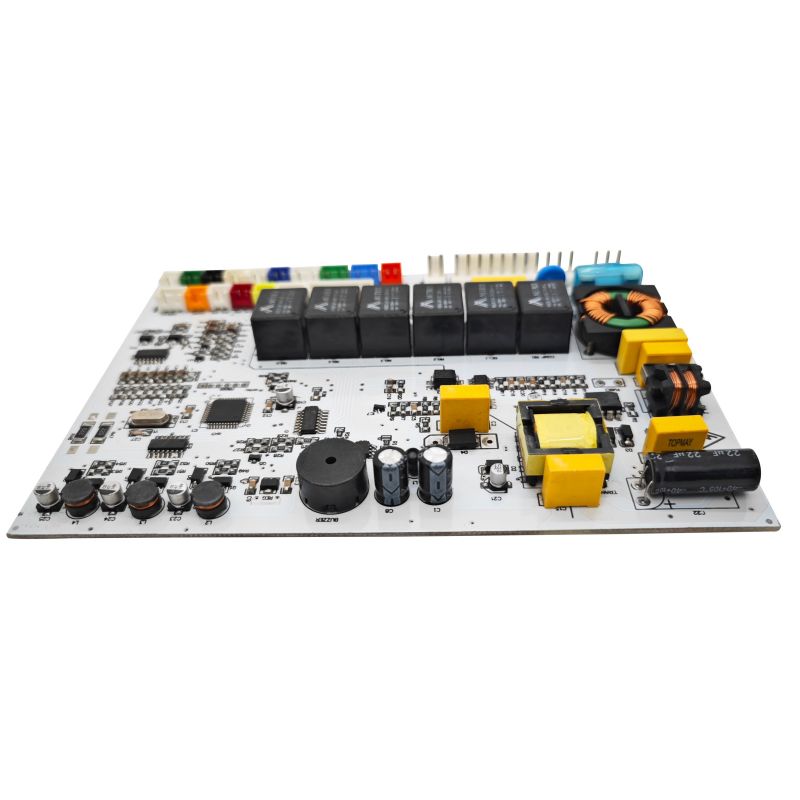

Sonar de Pesca PCBA
  • Sonar de Pesca PCBASonar de Pesca PCBA
  • Sonar de Pesca PCBASonar de Pesca PCBA
  • Sonar de Pesca PCBASonar de Pesca PCBA

Sonar de Pesca PCBA

Os sistemas de sonar de pesca (localizadores de peixes) são sistemas eletrônicos essenciais para exploração marinha e imagens subaquáticas, usados ​​principalmente para localizar cardumes de peixes, medir a profundidade da água e gerar imagens da topografia do fundo do mar. Como um fabricante profissional de PCBA especializado em sistemas de sonar de pesca, oferecemos serviços abrangentes que vão desde o design da solução, fabricação de PCB e montagem SMT até a montagem da unidade final e testes funcionais.

Enviar consulta

Descrição do produto

Um sistema de sonar de pesca (localizador de peixes) é o principal componente eletrônico em equipamentos de detecção marítima, amplamente utilizado na pesca recreativa, pesca comercial e exploração subaquática. Como fornecedor profissional de serviços de fabricação de PCBA, oferecemos soluções completas, desde o projeto até a montagem do produto acabado, garantindo uma operação confiável em ambientes marinhos adversos, caracterizados por névoa salina, alta umidade e flutuações extremas de temperatura.

Dois conjuntos principais de sonar de pesca PCBA

O sistema de sonar consiste em dois conjuntos eletrônicos, cada um com requisitos de PCBA distintos:

Display/Processador PCBA

  • Processamento de sinal de sonar – conversão de ecos de retorno em imagens digitais

  • Integração de navegação GPS – combinando dados de posição com leituras de sonar

  • Condução da tela – controlando a saída do LCD ou da tela sensível ao toque

  • Interação da interface do usuário – botão de leitura ou entradas de toque

Transdutor PCBA

  1. Geração de pulso – criando rajadas de alta tensão (±40V a ±100V) em frequências de sonar
  2. Recepção de eco – amplificando e condicionando sinais de retorno fracos (faixa de microvolts)

  3. Comutação de transmissão/recepção – alternância rápida entre os modos de transmissão e recepção

  4. Correspondência de impedância – características correspondentes do cabo e do transdutor

Tendência de fabricação moderna: Transdutores de pesca de última geração agora usam tecnologia SMT, com máquinas pick-and-place montando elementos piezoelétricos diretamente no PCBA, substituindo o posicionamento manual de cristais cerâmicos para maior precisão e custo reduzido.

Especificações Técnicas Principais

Parâmetro Águas Rasas (0-200 pés) Águas Profundas (200-1000 pés+)
Frequência Típica 200 kHz 50 kHz ou 38 kHz
Comprimento de onda/resolução Mais curto = maior detalhe Mais longo = maior penetração em profundidade
Transmitir energia 1 kW 4 kW (classe comercial)
Tensão de transmissão ±40V a ±60V ±80V a ±100V

Configurações disponíveis

  • Frequência única, feixe único: 38 kHz, 50 kHz, 200 kHz a 1 kW

  • Frequência dupla, feixe único: 38/200 kHz ou 50/200 kHz (comum para pesca)

  • Alta potência: configuração comercial de águas profundas de 4 kW

Especificações físicas do PCBA

Parâmetro Tela/Processador Montagem do Transdutor
Material do tabuleiro FR4 (padrão) FR4 de alta Tg ou PCB flexível
Contagem de camadas 4-8 camadas 2-4 camadas
Peso de cobre 1-2 onças (sinal), 2 onças (potência) Mínimo de 2 onças (pulsos de alta corrente)
Acabamento de superfície ENIG ou OSP ENIG (resistência à corrosão)
Temperatura operacional -20°C a +70°C -40°C a +85°C
Revestimento Conformal Recomendado Obrigatório (ambiente marinho)

Seis considerações críticas de design

1. Integridade do Sinal – Garantindo a Precisão da Detecção

As frequências do sonar variam de 50 kHz a mais de 900 kHz. O layout do PCBA afeta diretamente o alcance e a precisão da detecção:

  • Traços controlados por impedância: 50Ω ou 75Ω típico para cabos transdutores

  • Comprimentos de traço correspondentes: Para transdutores Phased Array, todos os traços de elemento devem ter comprimento elétrico idêntico

  • Anéis de proteção: Envolva entradas analógicas sensíveis com traços aterrados para rejeitar ruídos

  • Aterramentos analógicos/digitais separados: Conecte em um único ponto estrela próximo à entrada de energia

2. Proteção contra umidade – o fator de confiabilidade nº 1

Os ambientes marinhos expõem os PCBAs à névoa salina, à condensação e à imersão direta. O revestimento isolante não é negociável:

Tipo de revestimento Melhor para Prós Contras
Acrílico (AR) Uso marítimo geral Fácil de aplicar, retrabalhável Resistência química moderada
Silicone (SR) Mudanças extremas de temperatura Ampla faixa de temperatura flexível (-55°C a +200°C) Difícil de remover
Uretano (UR) Imersão prolongada em água salgada Excelente resistência química/sal Difícil de retrabalhar

Alvos de classificação IP:

  • Unidade de exibição: mínimo IP65 (à prova de poeira, resistente a respingos de água)

  • Conjunto do transdutor: IP68 mínimo (à prova de imersão até 1m+)

3. Comutação Transmissão/Recepção (T/R) – Protegendo o Receptor Sensível

Um transdutor de sonar não pode transmitir e receber simultaneamente. O PCBA deve incluir uma chave T/R que proteja o sensível Amplificador de Baixo Ruído (LNA) do pulso de transmissão de alta tensão:

  • Proteção de três camadas: circuito chopper + fixação de tensão + resistência em série

  • Tempo de resposta: <10μs (1 pé de profundidade em águas rasas = 2μs ida e volta)

  • Classificação de proteção do receptor: Sobreviva a picos de ±100V em uma entrada de ±5V

4. Projeto do amplificador de potência

Aumenta o sinal de nível lógico do MCU (5V) para a tensão necessária para acionar o transdutor:

Estágio Entrada Saída Ganho
Oscilador Pulso de disparo MCU 200 kHz, explosão de 500μs a 5V N / D
Driver MOSFET Lógica de 5V Acionamento de portão 12V ~2x
MOSFETs de potência Comutação de 12V Onda senoidal de ±40V a ±60V (ponte H) ~8x

5. Cadeia Receptora – Amplificação e Filtragem

Os ecos de retorno são extremamente fracos (milivolts ou microvolts). A cadeia receptora requer alto ganho com baixo ruído:

Estágio Função Ganho típico
Chopper (proteção T/R) Desconecta durante a transmissão N/A (passagem)
Amplificador de Baixo Ruído (LNA) Amplificação de primeiro estágio (menor nível de ruído) 20-40dB
Filtro passa-banda Remove ruído fora de banda (200 kHz ±10 kHz) -3 dB no corte
Amplificador Secundário Traz sinal para a faixa ADC 20-40dB
Detector de pico Converte envelope RF em DC para alcance N / D

6. Projeto da fonte de alimentação

Gera vários trilhos de tensão limpos a partir de uma única entrada de bateria marítima de 12V:

Trilho Atual Tolerância à ondulação Usado para
5V 500mA-2A <50mV MCU, lógica, exibição
3,3V 100mA-500mA <30mV DSP, ADC, analógico de precisão
±12V a ±15V 100mA-500mA <100mV Amplificadores operacionais, LNA
±40V a ±100V 1A-5A (pulsado) N / D Amplificador de potência (somente transmissão)

Recomendação: Use reguladores de comutação separados para trilhos digitais e analógicos. Use LDOs após trocar os conversores para obter a energia mais limpa para a cadeia receptora.

Regras de confiabilidade de layout PCBA

Regra Pontos-chave
Seções separadas de alta e baixa tensão Coloque o amplificador de potência em uma extremidade e receba o circuito na extremidade oposta; distância mínima de fuga 3mm entre traços de ±100V e 5V
Entradas analógicas sensíveis à proteção Traço de entrada LNA surround com vazamento de cobre aterrado; adicione vias aterradas a cada 5 mm; mantenha o rastreamento de entrada o mais curto possível
Costurar Planos Terrestres com Vias Vias de 0,3 mm com espaçamento de 5 mm conectando os planos de aterramento superior e inferior; reduz a impedância de aterramento e evita saltos de aterramento
Capacitância em massa perto do amplificador de potência Coloque um capacitor de baixo ESR de 1000μF a 4700μF na entrada de alimentação do amplificador de potência; evita colapso de tensão durante a transmissão
Gerenciamento térmico para Power Stage Use 2-3 onças de cobre para linhas de energia; adicione no mínimo 9 vias térmicas por bloco MOSFET

Guia de seleção de materiais

Tipo de componente Recomendado Evitar Razão
Base PCB FR4 de alta Tg (Tg≥170°C) ou PTFE Padrão FR4 (Tg 130°C) Alta potência e oscilações de temperatura marítima
Acabamento de superfície ENIG (ouro) HASL Resistência à corrosão
Máscara de solda LPI com traçador fluorescente UV Fosco padrão Inspeção de cobertura de revestimento
Revestimento Conformal Acrílico ou silicone Nenhum Proteção de água salgada
Conectores Selado (IP67+) Cabeçalhos não lacrados Entrada de umidade

Requisitos de teste de produção

Item de teste Método Critérios de aprovação/reprovação
Teste em circuito (TIC) Dispositivo de sonda automatizado Todos os componentes presentes, valores corretos
Teste de comutação T/R Aplique pulso de transmissão, meça a saída LNA Saída LNA <100mV durante a transmissão
Piso de ruído do receptor Termine a entrada com 50Ω, meça a leitura ADC Ruído <3 LSB (típico de 10 bits)
Precisão de alcance Tanque de teste com alvo conhecido a 10 pés Erro de intervalo <3%
Resistência à umidade 85% UR por 48 horas, ligado Sem corrosão, sem degradação de sinal

Qualificação Ambiental (Padrão de Produto Comercial)

Teste Padrão Duração/Ciclos
Ciclismo Térmico -20°C a +60°C 50 ciclos
Vibração Perfil de vibração do motor marítimo 2 horas por eixo
Spray de sal 5% de NaCl, 35°C 48 horas
Umidade 95% UR, 40°C 48 horas

Perguntas frequentes

Q1: FR4 rígido ou PCB flexível para montagem do transdutor?

Ambos são viáveis; a escolha afeta o desempenho e a confiabilidade:

  • FR4 rígido: Melhor para transdutores simples de elemento único, designs de baixa frequência (50-83 kHz). Custo mais baixo, fabricação mais fácil, mas não se adapta aos formatos curvos do casco.

  • PCB flexível: Melhor para projetos de gabinetes curvos de alta frequência (200 kHz +) e phased arrays. Adapta-se a formas complexas, reduz o tamanho da caixa, mas aumenta o custo.

Tendência da indústria: Os localizadores de peixes premium agora usam PCBAs flexíveis com elementos piezoelétricos SMT, permitindo o posicionamento preciso de dezenas de pequenos elementos transdutores em matrizes curvas ou lineares para moldar o feixe do sonar.

Q2: Como proteger o pré-amplificador do receptor contra pulso de transmissão de alta tensão?

Use um esquema de proteção de três camadas:

  1. Circuito chopper: MOSFETs back-to-back ou diodos PIN em série com a entrada do receptor – desliga durante a transmissão

  2. Fixação de tensão: fixação de diodos Schottky ou Zener consecutivos a ± 5 V ou ± 10 V

  3. Resistência em série: resistor de 100Ω a 1kΩ entre a chave T/R e a entrada LNA limita a corrente durante condições de falha

Q3: O que causa sinais de sonar intermitentes ou ecos fantasmas?

Freqüentemente rastreável a defeitos de projeto ou montagem do PCBA:

  1. Entrada de umidade no conector → Coloque a junção do conector, use conectores selados
  2. Juntas de solda rachadas em elementos SMT → Use PCB flexível, adicione enchimento de epóxi

  3. Desacoplamento insuficiente em trilhos de energia → Adicionar capacitor em massa de 1000μF, desacoplamento separado de 100μF + 100nF para trilho LNA

  4. Ajuste deficiente do filtro passa-banda → Use componentes de tolerância de 1%, verifique com o analisador de rede

Por que nos escolher - Precisão compatível com os requisitos do PCBA do sonar de pesca

Desenvolvemos nossas capacidades especificamente para enfrentar os desafios únicos da fabricação de eletrônicos marítimos:

1. Processos maduros de proteção contra umidade

A corrosão por névoa salina e a entrada de umidade são os principais desafios em ambientes marinhos. Oferecemos opções de revestimento conformal de acrílico, silicone e uretano com pulverização seletiva (evitando com precisão as áreas do conector) e traçador fluorescente UV para fácil inspeção - atendendo aos requisitos de proteção IP68 para conjuntos de transdutores.

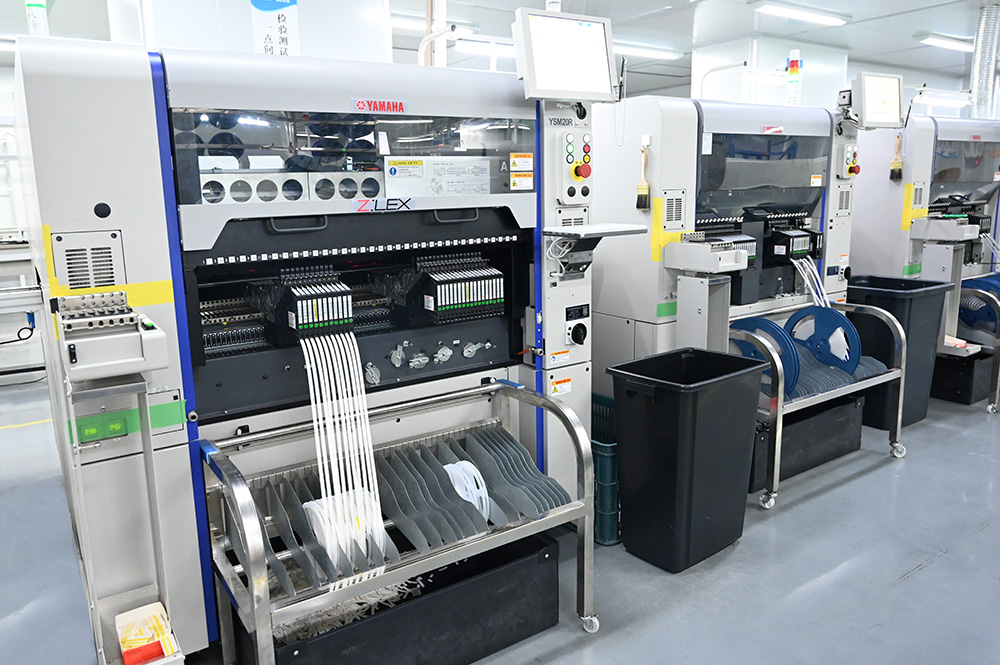

High Speed Yamaha SMT Machine

2. Capacidade de fabricação de PCB flexível e Rigid-Flex

Os transdutores de pesca de última geração usam cada vez mais soluções flexíveis de elementos piezoelétricos PCB + SMT. Oferecemos suporte à fabricação de placas flexíveis de PCB (poliimida/PET) e placas rígidas, permitindo posicionamento preciso da matriz, compatibilidade de invólucros curvos e tamanho geral reduzido.

3. Serviço completo e pronto para uso – sobrecarga de coordenação reduzida

Da fabricação de PCB → fornecimento de componentes → montagem SMT/DIP → programação → testes funcionais → revestimento isolante → montagem de chicotes de fios → montagem do produto acabado, todos os processos são concluídos internamente, minimizando os custos de coordenação de vários fornecedores e os riscos de qualidade.

4. Capacidades abrangentes de teste e validação

Equipados com 2 salas de teste de envelhecimento, 2 câmaras de teste de alta/baixa temperatura e uma ampla gama de instrumentos de teste profissionais, podemos realizar:

  • Teste em circuito (TIC)

  • Teste de ciclagem térmica (-40°C a +85°C)

  • Teste de névoa salina

  • Teste de choque de temperatura

  • Testes funcionais (incluindo validação de comutação T/R, testes de piso de ruído)

5. Suporte de volume flexível

A capacidade anual de produção de PCBA excede 1,5 milhão de unidades, ao mesmo tempo em que oferece suporte a execuções piloto de pequenos volumes sem MOQ – transição perfeita da verificação do protótipo para a produção em massa.


Nossas qualificações

  • Estabelecido: 2011

  • Área da fábrica: mais de 3.000 m²

  • Engenheiros de P&D: 20

  • Linhas de produção SMT: 6

  • Linhas de montagem DIP: 4

  • Linhas de montagem de produtos acabados: 2

  • Sistema de Qualidade: Certificado ISO 9001:2015, compatível com IPC-610E

  • Mercados de exportação: América do Norte, América do Sul, Europa, Ásia, Oceania
