O que é soldagem por refluxo de nitrogênio e por que considerá-la?
O refluxo de nitrogênio substitui o ar padrão no forno por N₂ 99,9% puro. A ausência de oxigênio evita a formação de óxido na pasta de solda e nos cabos dos componentes.
Comparação de Processos
ParâmetroRefluxo de ar padrãoRefluxo de nitrogênio (N₂)DiferençaNível de oxigênio20,9%<1000 ppm (0,1%)200× menos O₂Ângulo de umedecimento25--35°10--15°2× melhor umedecimentoAnulação em almofadas térmicas15--25% de área5--10% de área50--70% de reduçãoCabeça no travesseiro defeitos0,5--2%<0,05%10×menosEsferas de soldaVisívelNenhumPlacas mais limpas

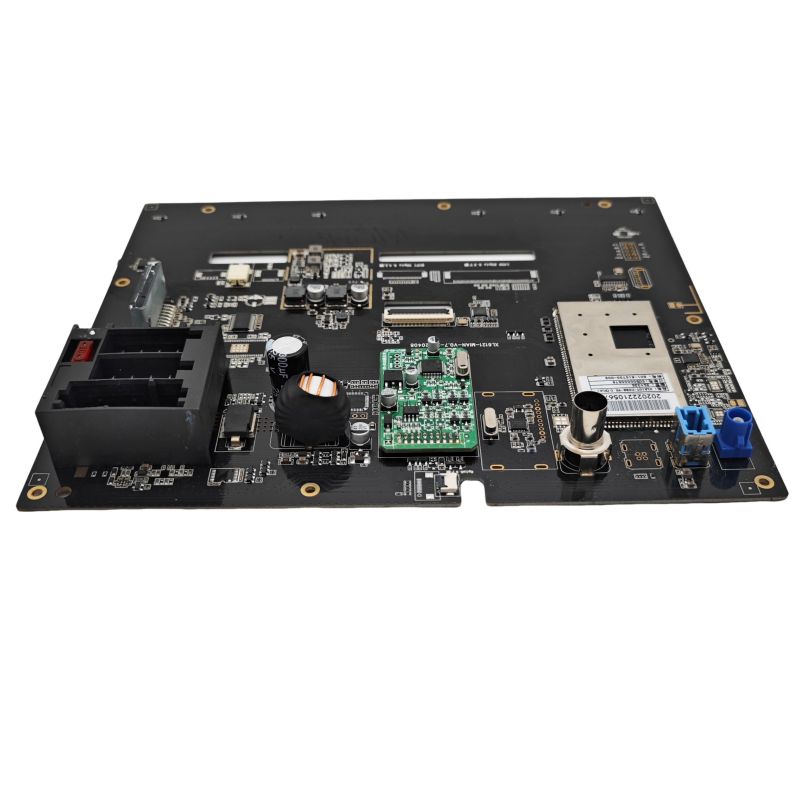

O problema da oxidação no robô industrial PCBA
O robô industrial PCBA geralmente usa grandes almofadas térmicas (cobre exposto) sob MOSFETs, drivers de porta e ICs de gerenciamento de energia. Essas almofadas oxidam rapidamente no refluxo de ar, evitando que a solda umedeça completamente. O resultado são vazios que retêm o calor e causam falhas em campo após mais de 1.000 horas de operação.
Onde o refluxo de nitrogênio fornece valor claro
Nem todo robô industrial PCBA se beneficia igualmente. O nitrogênio faz sentido em cenários específicos.
Grandes áreas de cobre e componentes pesados
Característica da placaRisco de refluxo de arBenefício de nitrogênioAlmofada térmica de 10 × 10 mm> 30% de vazios, pontos quentes <8% de vazios, uniformePlaca de 20+ camadas (espessa)Aquecimento irregular entre camadasMelhor transferência de calor por meio de umedecimentoConectores grandes (mais de 40 pinos)Defeitos de cabeça no travesseiro100% de formação de juntasMódulos IGBT (acionamentos de motor de robô)Oxidação durante longa imersãoSuperfícies limpas
Dados do mundo real: Em um controlador de robô PCBA de seis eixos com 12 MOSFETs de potência em uma única placa, o refluxo de nitrogênio reduziu os retornos de campo de 3,2% para 0,4% ao longo de 24 meses. O principal modo de falha – vazios na almofada térmica causando superaquecimento – caiu 87%.
Traços de baixa tensão e alta corrente
O robô industrial PCBA para servo drives carrega 30--80A nas camadas internas. Vazios sob os resistores de detecção de corrente (0,5 mΩ, pacote 2512) criam variação de resistência que corrompe as leituras de torque.
Componente de detecção de correnteVariação de refluxo de arVariação de refluxo de nitrogênioShunt de 4 terminais (2512)±8% devido à anulação±1,5% Aumento de temperatura do resistor de detecção15°C5°CDesvio de calibração após 500 ciclos12%2%
Onde o refluxo de nitrogênio é desnecessário
O nitrogênio adiciona custo (modificação do forno + consumo de gás = US$ 0,08--0,12 por PCBA). Não use para esses casos.
Placas Pequenas com Baixa Massa Térmica
CenárioNitrogênio não necessárioFase única, <50 componentesO refluxo de ar produz <8% de vaziosTodos os pacotes pequenos (0402, QFN 3×3)Sem almofadas térmicas grandesSAC305 sem chumbo e sem peças sensíveisO fluxo padrão controla o refluxo de arPrototipagem de baixo volume (<100 placas)Custo de configuração não justificado
Placas usando fluxo de alta atividade
Alguns fluxos não limpos (por exemplo, Senju M705-GRN360-K2-V) contêm ativadores que funcionam efetivamente em ar até 240°C. O nitrogênio não acrescenta nenhum benefício mensurável. Verifique a folha de dados do fluxo quanto à sensibilidade ao oxigênio.

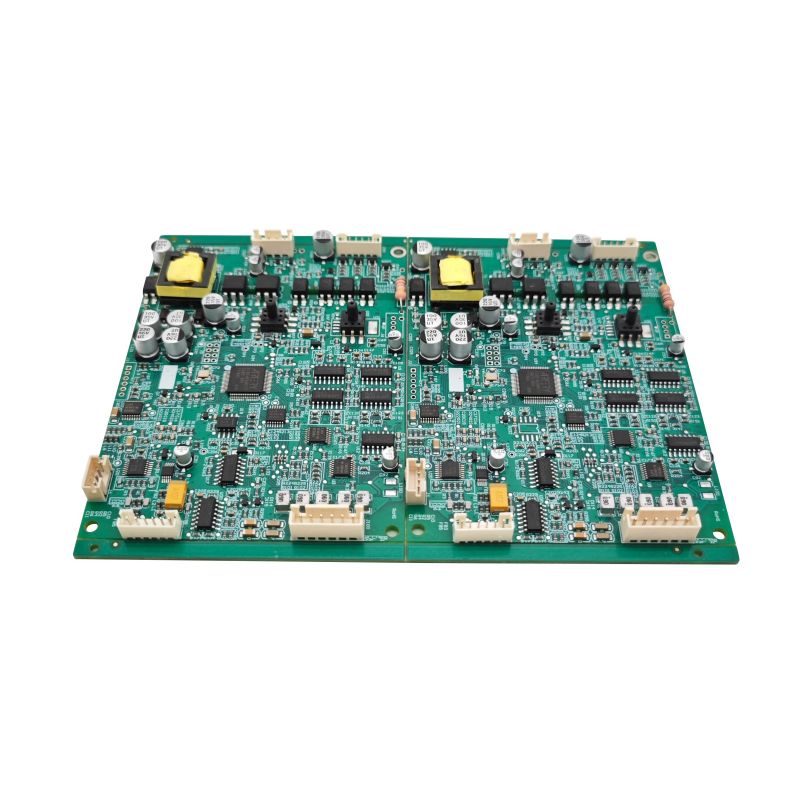

Parâmetros de implementação para robô industrial PCBA
Se você decidir usar nitrogênio, aplique estas configurações específicas.
Perfil do forno sob nitrogênio
ZoneTemperatureTimeO₂ TargetPré-aquecimento150--180°C60--90 seg< 5000 ppmSoak180--210°C60--90 seg< 2000 ppmPico de refluxo (SAC305)240--250°C30--60 seg< 1000 ppmResfriamento-5°C/seg rampa---Sem necessidade
Crítico: Mantenha o O₂ abaixo de 1000 ppm durante o pico de refluxo. Acima de 1.500 ppm, o benefício desaparece – os vazios retornam aos níveis de refluxo de ar.
Taxa de fluxo e pureza de nitrogênio
ParâmetroRecomendaçãoPurezaMínimo de 99,9% (grau 3,0)Ponto de orvalho-40°C ou menorTaxa de fluxo15--25 m³/hora (forno típico de 6 zonas)
Estimativa de custo: Para um PCBA de robô industrial típico de 100×150 mm, o nitrogênio adiciona US$ 0,10 por placa em volume de 10.000. No volume de 100.000, o custo cai para US$ 0,04 por placa.
Testes para validar o benefício do nitrogênio
Antes de se comprometer com o nitrogênio para o seu robô industrial PCBA, execute estes dois testes.
Comparação de anulação (raio-X)
1. Reflua 20 placas em ar, 20 placas em nitrogênio
2. Radiografe cada placa com inclinação de 0° e 45°
3. Meça a área vazia sob a maior almofada térmica (por exemplo, IC do driver do motor)
4. Critério de aprovação para justificativa de nitrogênio: Redução de vazios > 50% em comparação com o ar
Seção Transversal e Teste de Cisalhamento
TesteResultado de refluxo de arAlvo de nitrogênioEspessura IMC (intermetálica)1--3 µm irregular2--4 µm uniformeDiâmetro vazio> 200 µm comum<100 µm raroResistência ao cisalhamento da bola (0,5 mm BGA)800--1000 gf1100--1300 gf
FAQ - Perguntas comuns sobre refluxo de nitrogênio para PCBA de robô industrial
Q1: O refluxo de nitrogênio melhora a confiabilidade da junta de solda para robôs industriais PCBA expostos à vibração?
UM:Sim, mas apenas para mecanismos de falha específicos. Robôs industriais experimentam vibrações de 5 a 50 Grms de servo motores e caixas de engrenagens. Duas falhas relacionadas à vibração melhoram com o nitrogênio:
Anulação de Kirkendall-- No refluxo de ar, o crescimento do intermetálico cobre-estanho (IMC) é irregular, criando vazios microscópicos na interface. Sob vibração, esses vazios se fundem e racham após 5.000 a 10.000 horas. O refluxo de nitrogênio produz IMC uniforme (camada Cu₆Sn₅) sem vazios. Testes de vibração (20 Grms, 10--2.000 Hz, 100 horas) mostram que as juntas de nitrogênio sobrevivem 3x mais.
Fadiga da solda perto de componentes pesados-- Grandes transformadores (15×15 mm) no robô industrial PCBA experimentam expansão térmica diferencial durante o aquecimento do robô (25°C a 85°C). No refluxo de ar, os vazios concentram-se sob os cantos dos componentes onde a tensão é maior. Esses vazios atuam como locais de iniciação de fissuras. Com nitrogênio, as juntas sem espaços vazios distribuem o estresse uniformemente.
Melhoria quantitativa-- Testes de vida acelerados (choque térmico -40°C a +125°C, 1000 ciclos + vibração simultânea) mostram:
- Juntas de refluxo de ar: 12% rachadas ou com falha
- Juntas de refluxo de nitrogênio: 1,5% rachadas
No entanto, o nitrogênio não corrige a geometria da almofada mal projetada ou as aberturas incorretas do estêncil. Sempre otimize primeiro e depois adicione nitrogênio.
Q2: Qual porcentagem de vazios é aceitável para estágios de potência PCBA de robôs industriais e o nitrogênio pode alcançá-la?
UM:Para estágios de potência PCBA de robôs industriais (acionamentos de motor, IGBTs, MOSFETs), a anulação aceitável depende da carga térmica. Existem três níveis:
Nível 1 – Alta potência (contínuo > 20A por FET)
Área de vazio aceitável: < 5%. Diâmetro do vazio único: < 0,2 mm. Isto só é possível com refluxo de nitrogênio (1000 ppm O₂) mais refluxo a vácuo (opcional). Sem nitrogênio, os vazios típicos são de 15 a 25%.
Nível 2 - Potência média (pico de 10--20A, intermitente)
Área de vazio aceitável: < 10%. Nenhum vazio único > 0,5 mm. O refluxo de nitrogênio atinge consistentemente 5-8% de vazios. O refluxo de ar produz 12-18% - geralmente marginal, mas passa se a simulação térmica permitir.
Camada 3 – Baixa potência (<5A, ICs de sinal)
Área de vazio aceitável: < 25%. Os vazios têm impacto térmico mínimo. O nitrogênio é desnecessário. O refluxo de ar é suficiente.
O nitrogênio pode atingir o Nível 1 sem vácuo?Não - o nitrogênio sozinho atinge 5-8% de vazios mínimos devido aos gases de fluxo aprisionados. Para vazios abaixo de 5% (críticos para MOSFETs SiC ou dispositivos GaN), você precisa de refluxo a vácuo (remove gases após o derretimento da solda). Nitrogênio + vácuo atinge 1-3% de vazios.
Protocolo de teste para robô industrial PCBA: Meça os vazios em 10 placas. Se média > 15%, adicione nitrogênio. Se a média for de 8 a 15% e a dissipação de potência < 2W por componente, o ar é aceitável. Se for necessário < 8%, especifique nitrogênio mais otimização de estêncil (através da almofada térmica para liberar fluxo).
Q3: Posso converter meu forno de refluxo de ar existente em nitrogênio para a produção de PCBA de robôs industriais?
UM:Sim, mas com três modificações inegociáveis. Muitos fabricantes tentam uma conversão parcial e falham.
Modificação 1 – Vedação do forno
Os fornos de refluxo de ar possuem vãos nas cortinas de entrada/saída e entre zonas. A pureza do nitrogênio requer entrada de oxigênio < 50 L/minuto. Instalar:
- Cortinas magnéticas de dupla camada (substituem correntes simples)
- Controle de pressão positiva (1--2 mm H₂O dentro do forno)
- Vede todos os painéis de acesso com juntas de silicone de alta temperatura
Sem vedação, você consumirá de 3 a 5 vezes mais nitrogênio (custo de US$ 0,30 a US$ 0,50 por placa) e ainda terá 5.000 ppm de O₂ no pico – pior do que um forno de ar devidamente ajustado.
Modificação 2 – Sistema de monitoramento de oxigênio
Instale dois sensores de O₂ de zircônia: um na zona de pré-aquecimento e outro na zona de pico de refluxo. Os sensores devem ser calibrados mensalmente. Muitos fabricantes de PCBA de robôs industriais ignoram a calibração e então se perguntam por que anular as devoluções.
Modificação 3 – Transportador e lubrificação
Os lubrificantes padrão para transportadores de forno vaporizam em nitrogênio (a ausência de oxigênio altera a temperatura de decomposição). Use graxa de perfluoropoliéter (PFPE). Marcas Kester ou Klüber. O lubrificante padrão contaminará a placa e criará bolas de solda.
Custo e cronograma de conversão:
- Equipamento: US$ 8.000 a US$ 15.000 (vedações, cortinas, sensores, controles de fluxo)
- Instalação: 2 dias de inatividade
- Fornecimento de nitrogênio: tanque de líquido ou gerador PSA (aluguel de US$ 300 a US$ 500/mês)
- Período de retorno para volume de PCBA de robô industrial > 50.000/ano: 6 a 8 meses (devido à redução de retrabalho e devoluções em campo)
Não convertase o seu volume anual for inferior a 20.000 placas. Use um fabricante contratado que já tenha refluxo de nitrogênio.
Matriz de decisão – você deve usar nitrogênio?
Fator Refluxo de ar suficienteNitrogênio recomendadoAlmofadas térmicas > 25 mm²NãoSimComponentes com base de cobre exposta (QFN, DFN)NãoSimPasso BGA < 0,8 mmNãoSimRobô PCBA operando > 60°C ambienteNãoSimMeta de confiabilidade de campo < 0,5% de falha por anoNãoSimSolda sem chumbo (SAC305) sem fluxo limpoÀs vezesPara placas grandesVolume < 10.000 placas/anoSimNão (custo ineficaz)
Recomendação Final
O refluxo de nitrogênio faz sentido para o robô industrial PCBA que contém:
- Grandes almofadas térmicas (> 25 mm²)
- BGAs ou QFNs com matrizes expostas
- Qualquer estágio de potência dissipando > 5W por componente
- Requisito de confiabilidade < 1% de falha em campo ao longo de 5 anos
O nitrogênio não faz sentido para PCBA de robôs industriais simples e de baixo consumo de energia (interfaces de sensores, placas de E/S) com componentes pequenos e sem desafios térmicos.
Conselhos práticos: Execute um teste de 100 placas em nitrogênio. Anulação radiográfica. Compare com os resultados atuais de refluxo de ar. Se a área vazia for reduzida em mais de 50%, implemente nitrogênio. Se a redução for inferior a 30%, o seu design de fluxo ou estêncil é o verdadeiro problema – corrija-os primeiro.
