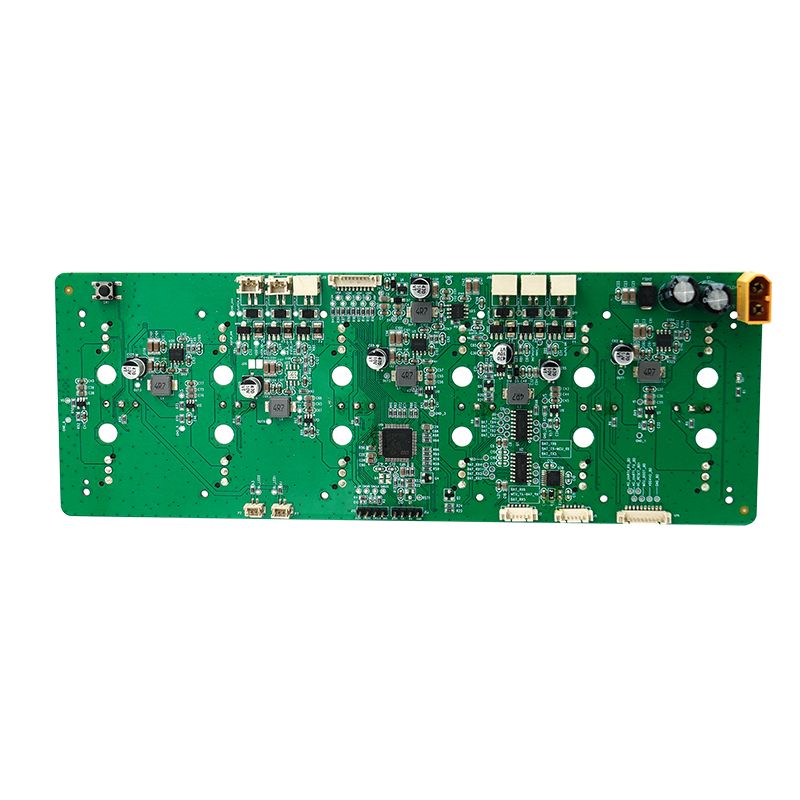

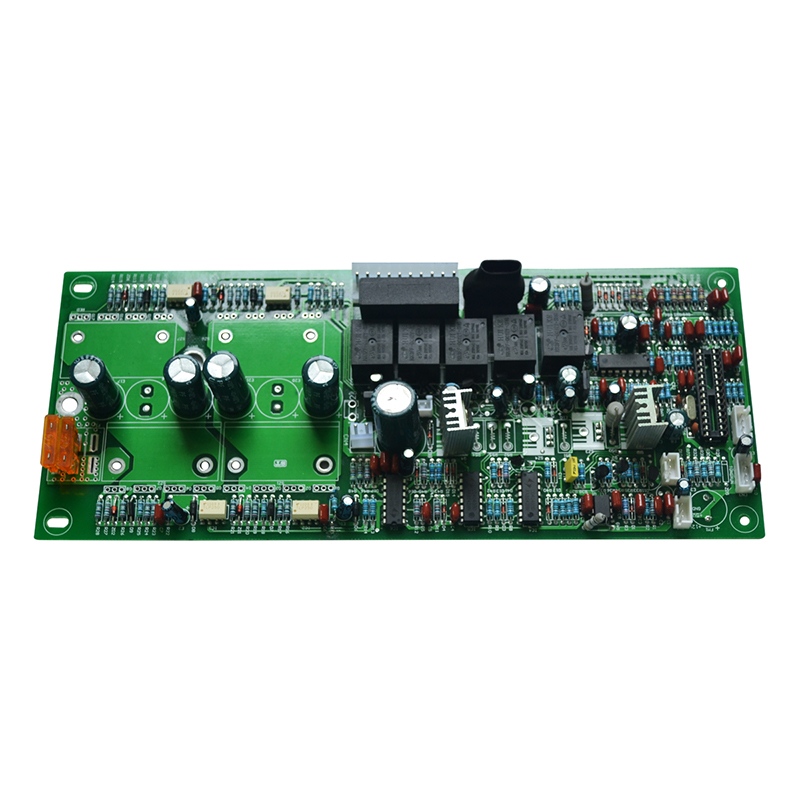

Pistola de massagem PCBA

Qual é o procedimento para produzir pistola de massagem PCBA: um guia de fabricação de 20 anos

A produção de PCBA com pistola de massagem exige manuseio de alta corrente, controle de motor sem escova e segurança do usuário. Depois de duas décadas fabricando componentes eletrônicos de acionamento de motor, tenho visto projetos superaquecerem, perderem velocidade sob carga ou criarem riscos para a bateria. Este procedimento passo a passo abrange todo o fluxo de trabalho de produção, desde a seleção dos componentes até o teste final.

Fluxo de produção padrão para pistola de massagem PCBA

Cada pistola de massagem PCBA segue uma sequência de 9 etapas. Ignorar qualquer etapa aumenta as taxas de falha em campo.

Passo 1 – Aquisição de Componentes e Inspeção de Recebimento

Teste: Amostra de 50 MOSFETs de cada lote. Meça Rds(on) a 25°C e 80°C. Rejeite lotes que excedam 7 mΩ em alta temperatura.

Passo 2 – Estêncil de pasta de solda e impressão

Crítico: Use estêncil escalonado – 0,12 mm de espessura sob MOSFETs, 0,10 mm sob MCU e sensores. Uma espessura por si só causa aberturas ou pontes.

Etapa 3 – Montagem e refluxo SMT

• Ordem de colocação: Sensores Hall → passivos → MOSFETs → MCU → conectores
• Perfil de refluxo: Pico de 245°C por 10 segundos (sem chumbo)
• Atmosfera de nitrogênio – Necessário para pacotes QFN (MCU, gate driver)
• Inspeção por raios X – Obrigatória para verificação de vazios sob pastilhas MOSFET (vazios <20%)

Passo 4 – Soldagem seletiva para componentes passantes

A pistola de massagem PCBA geralmente precisa de peças passantes para resistência mecânica:

Não reflua as peças do furo passante. Seus corpos de plástico derretem no forno a 245°C.

Projeto de circuito de acionamento de motor para pistola de massagem PCBA

A seção de acionamento do motor determina o manejo da corrente de travamento e o tempo de funcionamento da bateria.

Acionamento de motor trifásico sem escovas DC (BLDC)

Design térmico: Cada MOSFET dissipa até 2W a 20A. Use vias térmicas (9 por MOSFET) conectando-se ao vazamento de cobre inferior (mínimo de 2 onças).

Gerenciamento de energia para bateria e carregamento

Segurança crítica: Use dois caminhos independentes de proteção contra sobrecorrente – um no gate driver e outro no IC de proteção da bateria. Uma única falha não deve permitir que o motor funcione sem comando.

Programação e calibração de firmware

Nenhuma pistola de massagem PCBA sai da produção sem calibração completa.

Sequência de programação

1. Flash do bootloader – via SWD ou UART (5 segundos)
2. Constantes de calibração – armazenadas em EEPROM ou flash MCU
3. Tabela de pesquisa de velocidade – serviço PWM vs RPM alvo (12 pontos)
4. Limite de detecção de estol – limite de corrente definido para 22A ± 1A

Parâmetros de calibração armazenados por placa

Por que a calibração é importante: Sem a calibração Hall por placa, o motor produz um ruído audível em baixas velocidades. Os usuários rejeitam pistolas de massagem que parecem defeituosas.

Montagem e Integração Mecânica

O PCBA é inútil se não caber na alça ou não dissipar o calor.

Dissipador de calor e interface térmica

Teste: Execute a pistola de massagem PCBA a 2.800 RPM por 30 minutos. A temperatura da caixa MOSFET deve ficar abaixo de 85°C.

Chicote de fios e alívio de tensão do conector

• Fios da bateria – soldados e depois colados com silicone (evita fadiga por flexão)
• Fios de fase do motor – conector JST com trava (mínimo de 20 ciclos)
• Cabo flexível de botão – conector ZIF, passo de 0,5 mm, colado após inserção

Testes de produção e controle de qualidade

Cada pistola de massagem PCBA deve passar nestes cinco testes antes da montagem.

Teste de queima e vibração

Amostra de 5% da produção para:

• 6 horas a 2.400 RPM – monitore a temperatura MOSFET via sensor MCU
• Vibração aleatória – 5 Grms, 30 minutos (simula queda da ferramenta)
• Ciclo de carga-descarga – 3 ciclos (verifica o IC de proteção)

FAQ - Perguntas comuns sobre a produção de pistola de massagem PCBA

Q1: O que faz com que a pistola de massagem PCBA perca potência sob pressão corporal?

R: A principal causa é a força inadequada do gate drive para os MOSFETs do lado alto. Quando a pressão aumenta a carga do motor, o controlador BLDC tenta aumentar a corrente. Se o capacitor de bootstrap (que alimenta o driver da porta alta) estiver subdimensionado, a tensão da porta cai abaixo do limite do MOSFET, aumentando Rds(on) de 4 mΩ para 20 mΩ. Isso cria um loop de fuga térmica:

Queda de tensão → menor acionamento do portão → maior resistência → mais calor → maior aumento de resistência

A correção requer três alterações no PCBA da pistola de massagem:

1. Valor do capacitor de bootstrap – Use no mínimo 220 nF (muitos projetos usam 47 nF). Calcule com base na carga do portão: C_boot = (Q_g × 10) / ΔV. Para MOSFETs típicos (Q_g = 30 nC), 220 nF fornece margem segura.
2. Corrente de pico do driver de portão – Selecione o driver com capacidade de dissipador/fonte de 1,5A (por exemplo, DRV8320). Drivers fracos (0,5A) não podem recarregar a tampa de bootstrap durante ciclos de trabalho PWM altos.
3. Diodo Bootstrap – Use diodo ultrarrápido (trr <50 ns). O padrão 1N4148 tem recuperação de 4 ns, mas apenas classificação de 100 mA - insuficiente para PCBA de pistola de massagem operando a 20 kHz PWM. Mude para BAS3007 (1A, 10 ns).

Após essas modificações, a corrente de bloqueio permanece estável em 22A mesmo com 15 kg de pressão corporal aplicada.

Q2: Como evito gatilhos falsos do IC de proteção da bateria na pistola de massagem PCBA?

R: Falsos disparos ocorrem quando o ruído de comutação do motor se acopla à linha de detecção de corrente do IC de proteção da bateria. A comutação de fase do motor BLDC cria picos de corrente de 1 µs até 50A – rápido demais para o IC de proteção distinguir de um curto-circuito. Três correções de hardware resolvem isso:

Filtro passa-baixa na entrada de detecção – Instale um filtro RC (10Ω + 1 µF cerâmico) diretamente no pino CS+ do IC de proteção. Frequência de canto = 16 kHz. Isso permite a passagem da corrente média (20–30A), mas bloqueia picos de comutação de 200 kHz.

Aterramento do resistor de detecção separado – Execute um traço Kelvin dedicado do terminal negativo do resistor shunt até o pino CS- do IC de proteção. Não compartilhe este aterramento com correntes de fonte MOSFET. Mesmo 1 mΩ de traço compartilhado gera 50 mV de sinal falso a 50A.

Ajuste do temporizador de atraso – Programe o atraso de sobrecorrente do IC de proteção para 100 µs (assumindo que seu IC suporte isso). A maioria dos designs de PCBA de pistolas de massagem usam um atraso de 10 µs em relação aos designs de referência da bateria. Os picos de comutação duram apenas 2–3 µs. Um atraso de 100 µs os ignora enquanto ainda reage a curtos verdadeiros (duração> 50 µs).

Teste com osciloscópio: Teste CS+ enquanto o motor funciona com carga máxima. Os picos devem permanecer abaixo do limite de disparo do IC de proteção (normalmente 50 mV para shunt de 50A). Se os picos excederem o limite, aumente a capacitância do filtro para 2,2 µF.

Q3: Qual é o procedimento correto para programar várias placas PCBA de pistola de massagem em produção?

R: Um procedimento de programação de produção em quatro estágios evita confusões e reduz o tempo de programação em 75% em comparação com o flashing um por um.

Etapa 1 – Programação pré-SMT (opcional para grandes tiragens)

Use um programador coletivo (por exemplo, Elnec BeeProg) para atualizar o bootloader nos MCUs antes da colocação. Isso funciona apenas para MCUs com flash externo (pacotes QFN com pinos expostos). Rejeite qualquer chip que falhe na verificação – mais barato do que retrabalhar placas colocadas.

Estágio 2 – Programação no sistema após SMT

Coloque um acessório de pino pogo de programação (6 pinos: SWDIO, SWCLK, 3,3V, GND, RESET, BOOT0). Utilize um programador multicanal (8 ou 16 placas simultaneamente). Tempo alvo: 45 segundos por placa, incluindo verificação.

Etapa 3 – Estação de calibração (mais crítica)

Após a programação, mova as placas para um dispositivo de calibração contendo um motor de pistola de massagem real com codificador óptico. O acessório executa cada pistola de massagem PCBA através de:

• Alinhamento Hall (ajusta automaticamente o ângulo elétrico)
• Linearidade de velocidade (registra tabela PWM vs RPM)
• Limite de corrente (aumenta a carga até disparo de 22A)

Armazene essas 12 constantes de calibração em um setor flash MCU protegido. Placas sem calibração produzem rampas de velocidade inconsistentes.

Etapa 4 – Rastreabilidade

Imprima um código Data Matrix 2D em cada PCBA contendo:

• Código da data de produção (AAAA)
• Soma de verificação de calibração
• Número de lote MOSFET (da inspeção de entrada)

Digitalize este código durante a montagem final. Se ocorrer uma falha de campo, você poderá rastrear um lote de componente específico e retrabalhar apenas as unidades afetadas.

Metas de rendimento de produção para pistola de massagem PCBA

Uma pistola de massagem PCBA produzida adequadamente oferece 2.800 RPM sob carga, desliga em parada em 500 ms e sobrevive a 500 ciclos de carga. Siga este procedimento, audite cada etapa e seus produtos superarão os concorrentes que ignoram a calibração ou subespecificam o acionamento do portão.
