A resposta curta: depende da sua aplicação

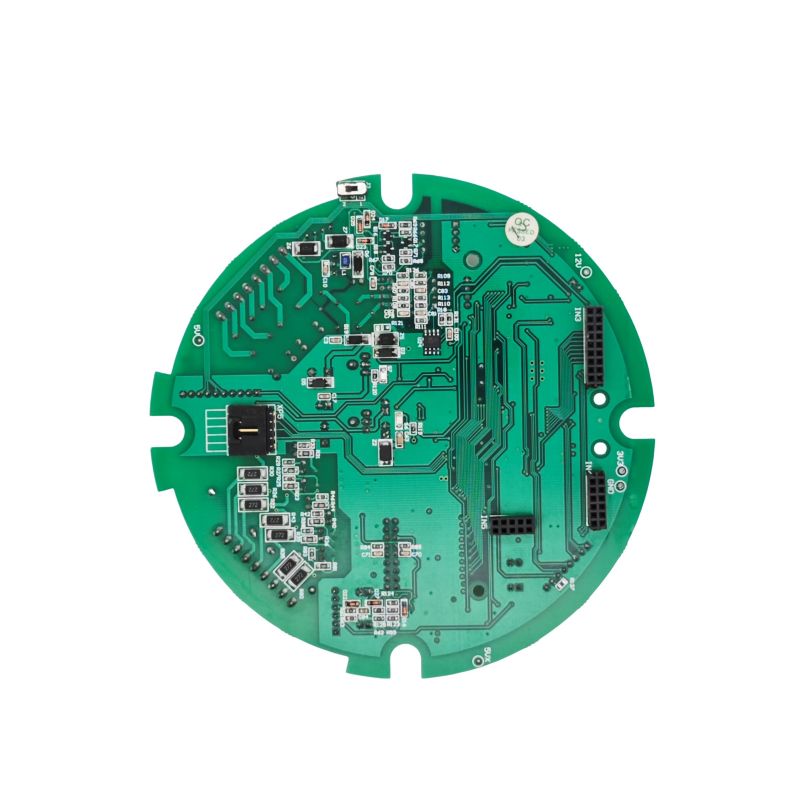

Com 20 anos de experiência em eletrônica de potência e análise de falhas em drives industriais, controladores de veículos elétricos e sistemas servo, documentei como as decisões de soldagem determinam ou prejudicam a confiabilidade do controle do motor. Este guia fornece dados de engenharia, tabelas comparativas e recomendações testadas em campo.

A soldagem sem chumbo é obrigatória para a maioria dos produtos comerciais de controle de motores enviados para mercados regulamentados (UE, China, Coreia). No entanto, existem isenções para aplicações automotivas sob o capô, aeroespaciais e certas unidades industriais onde a confiabilidade prevalece sobre os requisitos regulamentares.

Diferenças técnicas: solda com chumbo vs. solda sem chumbo

A compreensão das propriedades do material explica por que essa decisão é importante para PCBAs de controle de motor.

Composição da liga e pontos de fusão

Comparação de confiabilidade mecânica

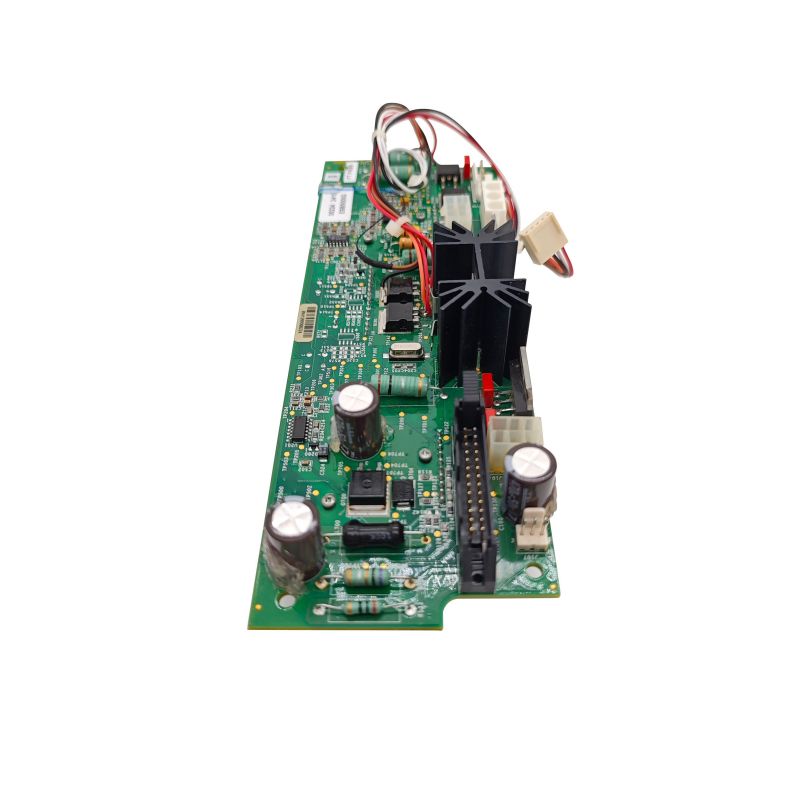

Por que PCBAs de controle de motor enfrentam desafios exclusivos de soldagem

Os conjuntos de controle do motor sofrem tensões que a maioria dos PCBs nunca encontra. Esses três fatores tornam a escolha da soldagem crítica.

1. Ambientes de alta vibração

Os controladores de motor montados diretamente em bombas, compressores ou veículos elétricos experimentam excitação mecânica contínua. Um estudo documentado comparou PCBAs idênticos com solda com chumbo e sem chumbo:

- Montagem liderada:Primeiras falhas após 40 horas de vibração aleatória de 6g (fratura de componente da perna)

- Montagem sem chumbo:Mesmo modo de falha após apenas 4 horas de vibração idêntica

A causa? A solda sem chumbo reduziu a ductilidade. Quando a junta não consegue flexionar, a tensão de vibração concentra-se no terminal do componente, causando fratura prematura.

2. Ciclismo térmico extremo

Os acionamentos do motor geram calor. Então os motores param. Então eles começam de novo. Um inversor industrial típico varia de -40°C a +125°C milhares de vezes.

Solda com chumboacomoda incompatibilidades de CTE (coeficiente de expansão térmica) entre componentes e PCB por meio de ductilidade.

Solda sem chumboforma compostos intermetálicos (IMCs) mais espessos e frágeis na interface da junta. O crescimento excessivo do IMC enfraquece a interface e acelera o início do crack.

3. Altas correntes e aquecimento Joule

Os PCBAs de controle do motor transportam correntes contínuas de 5A a 200A+. Cada junta de solda experimenta autoaquecimento devido às perdas I²R.

A principal diferença não é a resistência, mas como a junta lida com o estresse do ciclo térmico ao longo do tempo.

Quando você DEVE usar solda sem chumbo

Os requisitos regulamentares deixam pouca margem de escolha nestes cenários.

Mercados compatíveis com RoHS

A UE, a China, a Coreia do Sul e muitas outras jurisdições restringem o chumbo em produtos eletrónicos a 0,1% em peso de material homogéneo. Os produtos vendidos nestes mercados devem utilizar solda sem chumbo, a menos que se aplique uma isenção específica.

Controles de motores comerciais e de consumo

Eletrodomésticos (máquinas de lavar, ventiladores HVAC, compressores de geladeira)

Ferramentas elétricas com acionamentos motorizados

Controladores HVAC comerciais

Robótica para uso não industrial

Fabricação voltada para exportação

Se você fabrica PCBAs de controle de motor para distribuição global, manter linhas de produção separadas com e sem chumbo cria complexidade de estoque e riscos de qualidade. O processamento unificado sem chumbo é a escolha prática.

Quando você pode justificar a solda com chumbo (isenções)

Certas aplicações se qualificam para isenções da RoHS ou estão totalmente fora do escopo regulatório.

Eletrônica automotiva sob o capô

Isenção 7(c)-I(válido até pelo menos 2026) permite liderar em eletrônicos automotivos de alta confiabilidade, onde alternativas sem chumbo carecem de confiabilidade comprovada.

Dados do mundo real de fornecedores de nível 1 mostram:

• Juntas sem chumbo em unidades de controle do motor mostram início de trincas mais precocemente sob ciclagem térmica
• A formação de bigodes de estanho em acabamentos de estanho puro cria riscos de curto-circuito em ECUs seladas
• Muitos OEMs automotivos continuam especificando solda com chumbo para módulos críticos para a segurança

Aeroespacial e Militar

Isenção completa. A solda sem chumbo não é necessária para aplicações de aviação, defesa ou espaço. Esses setores continuam usando Sn63/Pb37 com base em décadas de dados de confiabilidade.

Acionamentos de motores industriais (requisitos de vida útil de mais de 10 anos)

Quando um controlador de motor deve operar por mais de 15 anos em uma fábrica sem ar condicionado (ambiente de -20°C a +70°C), a solda com chumbo continua sendo a escolha conservadora. Os dados de fadiga térmica de longo prazo para ausência de chumbo nessas condições ainda estão em desenvolvimento.

Equipamento Médico (Não Implantável)

Existem isenções para muitos dispositivos médicos eletrônicos onde a confiabilidade impacta diretamente a segurança do paciente.

Peças de reparo e reposição

Os PCBAs de substituição para equipamentos de solda com chumbo existentes devem usar solda com chumbo para manter a compatibilidade metalúrgica com as juntas e componentes existentes.

Considerações sobre componentes críticos para PCBA de controle de motor

Nem todas as peças toleram temperaturas de soldagem sem chumbo. Estas cinco categorias requerem atenção especial.

1. Componentes Sensíveis à Temperatura

O refluxo sem chumbo atinge o pico entre 245°C e 260°C – substancialmente mais alto do que o refluxo com chumbo entre 220°C e 230°C.

2. Componentes com Acabamentos de Estanho Puro

Acabamentos de estanho puro (comuns em componentes sem chumbo) podem desenvolver bigodes condutores ao longo do tempo – um risco crítico para controles de motor com espaçamento apertado entre componentes.

Estratégias de mitigação:

- Especifique acabamentos NiPdAu ou estanho-bismuto fosco em vez de estanho puro

- Aplique revestimento isolante em todas as juntas de solda

- Evite estanho puro em componentes em áreas de alta densidade

3. Inventário existente de componentes com chumbo

O uso de componentes de solda com chumbo (por exemplo, cabos revestidos com SnPb) em um processo de montagem sem chumbo criaincompatibilidade de processo:

O acabamento do componente derrete a 183°C, mas a solda sem chumbo requer 245°C+

O acabamento do componente pode oxidar ou dissolver antes que a junta de solda se forme

Resultado: juntas não confiáveis, defeitos de cabeça no travesseiro e falhas de campo

Regra:Use componentes classificados para o processo de soldagem que serão submetidos.

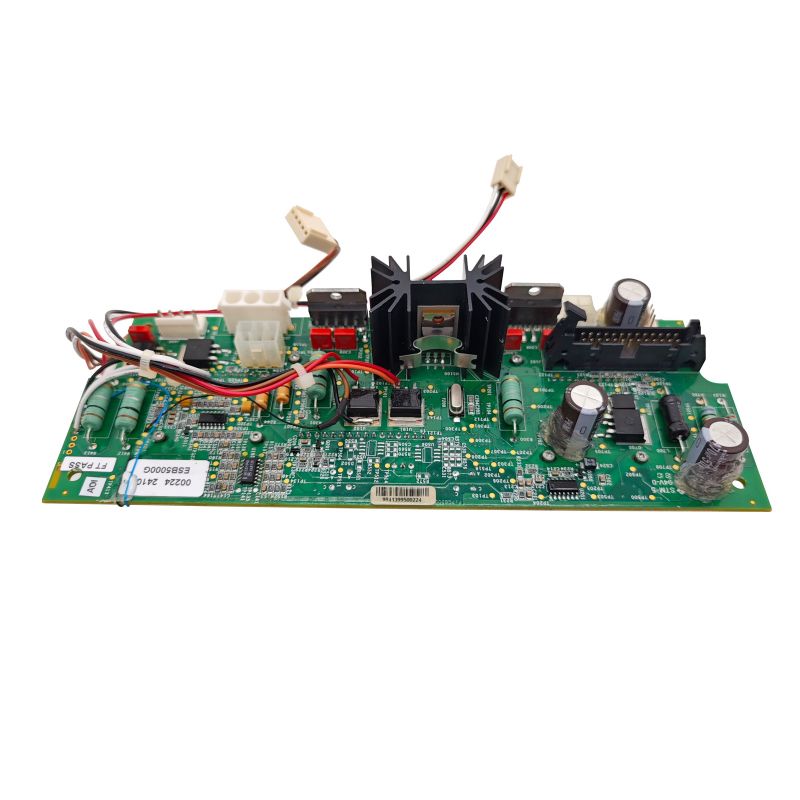

Melhores práticas para PCBA de controle de motor sem chumbo

Se for necessário sem chumbo, essas práticas maximizam a confiabilidade.

Seleção de acabamento de superfície PCB

Recomendação:ENIG fornece a melhor umectação e maior vida útil para montagem sem chumbo.

Otimização do perfil de refluxo

Um perfil de refluxo sem chumbo mal otimizado cria juntas frias, vazios e IMCs frágeis.

Mitigação de vibração para juntas sem chumbo

Dada a reduzida ductilidade na vibração do chumbo, siga estas etapas adicionais:

1. Envasamento / Encapsulamento:Preencha o invólucro em torno dos componentes de grande massa (conectores, transformadores, capacitores grandes) com composto de silicone ou uretano. Isso transfere a tensão de vibração para longe das juntas de solda.

2. Componentes colados com adesivo:Use adesivo epóxi ou silicone sob grandes dispositivos de montagem em superfície (indutores, capacitores de alumínio).

3. Reduza a altura do impasse do componente:Componentes altos com cabos longos atuam como alavancas de vibração. Especifique componentes discretos sempre que possível.

Perguntas frequentes sobre PCBA de controle de motor

Abaixo estão três perguntas técnicas de projetistas de acionamentos de motores e engenheiros de fabricação.

P1: Estou projetando um controlador de motor de veículo elétrico para um fornecedor automotivo de nível 1. Posso usar solda sem chumbo?

UM:Sim, mas com testes de qualificação significativos. A maioria dos fornecedores automotivos de nível 1 atualmente usa solda sem chumbo para novos projetos porque a conformidade com a RoHS é exigida para veículos do mercado da UE. No entanto, existem isenções para componentes eletrônicos sob o capô, onde os dados de confiabilidade sem chumbo permanecem incompletos.

Seu plano de qualificação deve incluir:

Conselhos práticos:Muitos OEMs automotivos continuam especificando solda com chumbo para ECUs sob o capô usando a isenção RoHS existente. Discuta com seu cliente antes de se comprometer com o produto sem chumbo. Se a ausência de chumbo for obrigatória, especifique o acabamento superficial ENIG e o revestimento isolante para todos os conjuntos.

Q2: Meu motor industrial falhou após 18 meses com juntas de solda rachadas nos seis MOSFETs de potência. A montagem utiliza solda sem chumbo SAC305. O que deu errado?

UM:Esta é uma falha clássica por fadiga térmica. Aqui está a sequência de diagnóstico:

Passo 1 - Examine os locais das rachaduras:Sob um microscópio, observe a interface entre o terminal MOSFET e o filete de solda. Se a trinca correr ao longo da camada de composto intermetálico (IMC), o IMC cresceu muito espesso durante o refluxo.

Etapa 2 – Revise seu perfil de refluxo:Para SAC305, o tempo acima do liquidus (TAL) deve ser de 60 a 90 segundos no máximo. Se o seu TAL exceder 120 segundos, a espessura do IMC poderá exceder 10 µm (a zona frágil começa acima de 5 µm).

Etapa 3 - Meça o aumento da temperatura no bloco de drenagem MOSFET:Com uma câmera infravermelha, meça a temperatura da almofada em plena carga. Se exceder 110°C, o delta do ciclo térmico (ΔT) é muito grande.

Passo 4 - Verifique a montagem em ponto único:MOSFETs de potência com grandes almofadas térmicas (DPAK, D2PAK, TO-263) que não possuem vias térmicas ou têm espaços vazios sob a almofada apresentam pontos quentes. Radiografe as juntas – vazios acima de 25% da área da almofada são inaceitáveis.

Correções recomendadas (em ordem de prioridade):

1. Reduzir ΔT:Adicione um dissipador de calor ou melhore o fluxo de ar para manter os pads MOSFET abaixo de 90°C em plena carga.

2. Adicione vias térmicas:Sob cada bloco MOSFET, coloque um conjunto de vias de 0,3 mm (preenchidas e tampadas) para atrair calor para o plano de aterramento da PCB.

3. Use uma liga com baixo teor de prata:Considere SAC105 (1% Ag) em vez de SAC305. O menor teor de prata aumenta a ductilidade e a resistência à fadiga térmica ao custo de um ponto de fusão ligeiramente mais elevado.

4. Coloque os MOSFETs:Aplique composto de envasamento termicamente condutor sobre os MOSFETs. Isso amortece o estresse do ciclo térmico e transfere calor.

Q3: Preciso reparar um PCBA de controle de motor que originalmente usava solda com chumbo. Posso usar solda sem chumbo para o reparo?

UM:Tecnicamente sim, mas não recomendado. Aqui está o porquê:

Problema 1 – Metalurgia Mista:A solda sem chumbo (SAC305) não combina bem com a solda residual com chumbo (Sn63/Pb37). A liga resultante tem um ponto de fusão imprevisível (tipicamente 190°C a 210°C) e forma juntas fracas e granuladas propensas a rachaduras.

Problema 2 – Conflito de temperatura:Para fluir adequadamente a solda sem chumbo, você precisa de uma ponta de ferro de solda de 370°C a 400°C. Esta temperatura pode:

Delaminar a almofada PCB do substrato FR4

Danificar componentes adjacentes (especialmente capacitores eletrolíticos)

Derreta os conectores de plástico próximos

Protocolo de reparo recomendado:

Se você precisar usar sem chumbo em uma placa com chumbo:Remova 100% da solda existente na área de reparo usando uma estação de dessoldagem a vácuo. Inspecione sob ampliação – qualquer solda com chumbo residual contaminará a nova junta. Em seguida, proceda à soldagem sem chumbo a 370°C com fluxo ativo.

Matriz de decisão: com chumbo vs. sem chumbo para controle de motor PCBA

Use esta tabela para orientar sua escolha de soldagem.

A soldagem sem chumbo é legalmente exigida para a maioria dos PCBAs de controle de motor enviados para mercados regulamentados. No entanto, as propriedades do material das ligas sem chumbo – maior fragilidade, formação de IMC mais espessa, risco de formação de whisker de estanho – criam preocupações reais de confiabilidade em aplicações de alta vibração e ciclos térmicos.

Para aplicações obrigatórias sem chumbo:

Use o acabamento de superfície ENIG para melhor umedecimento

Controle cuidadosamente o perfil de refluxo (TAL 60-90 segundos, pico 245-260°C)

Adicione envasamento ou adesivo para componentes de alta massa

Aplique revestimento isolante para mitigar bigodes de estanho

Para aplicações qualificadas para isenções (capô automotivo, industrial com mais de 10 anos, aeroespacial, médico):

- Solda com chumbo (Sn63/Pb37) continua sendo o padrão ouro de confiabilidade

- A combinação de ductilidade, resistência à vibração e décadas de dados de campo é difícil de substituir

Para reparos:Combine a liga de solda original. A metalurgia mista cria juntas imprevisíveis e não confiáveis.

Em última análise, a decisão equilibra a conformidade regulatória com a confiabilidade em campo. Para produtos de consumo com vida útil esperada de 3 a 5 anos, o produto sem chumbo é maduro e confiável. Para controles de motores críticos para a segurança ou de longa vida útil, busque a isenção e use solda com chumbo.
