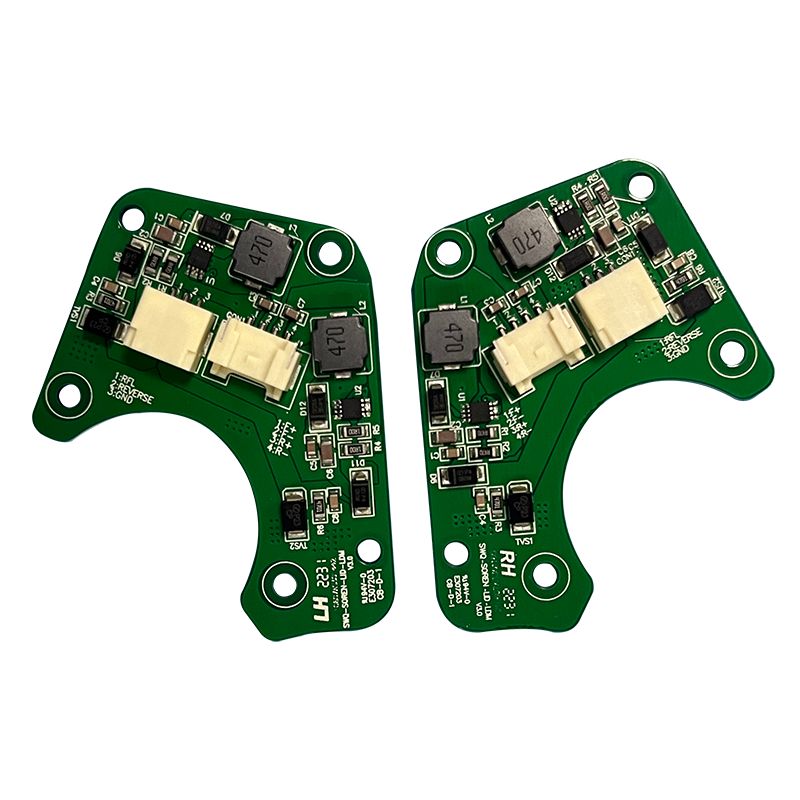

Carro RC PCBA

Diferenciadores principais para carro RC PCBA

Nem todos os designs de PCBA de carros RC têm desempenho igual. Seis fatores criam a verdadeira diferença.

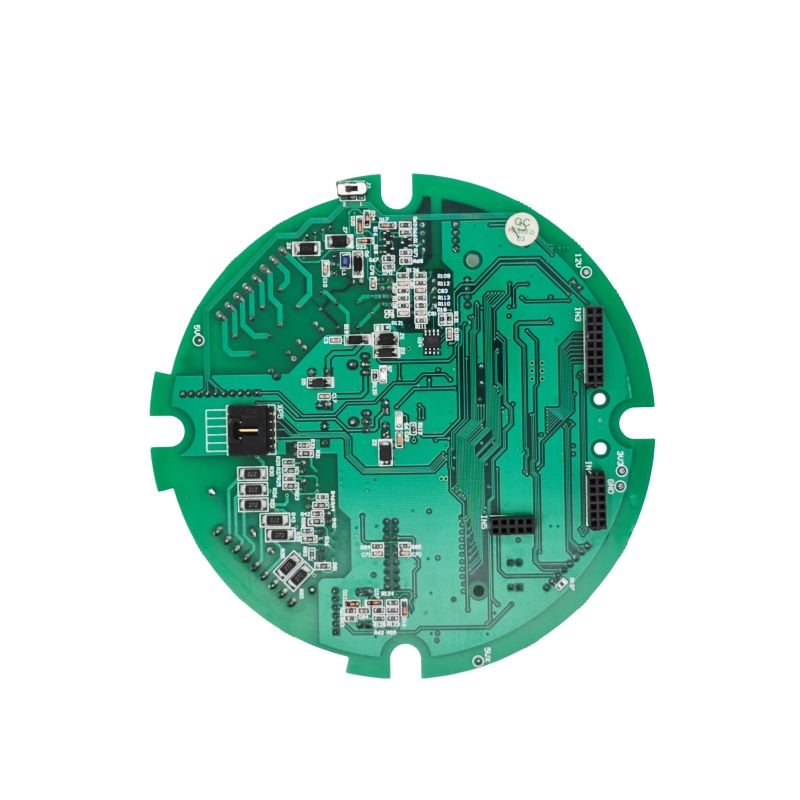

Estágio de acionamento do motor – onde a maioria dos projetos falha

Fazedor de diferença: Um PCBA de carro RC de hobby usa drivers MOSFET separados de lado alto e lado baixo com tempo morto programável. As placas de brinquedo usam CIs de meia ponte integrados que superaquecem em 2 minutos de uso off-road.

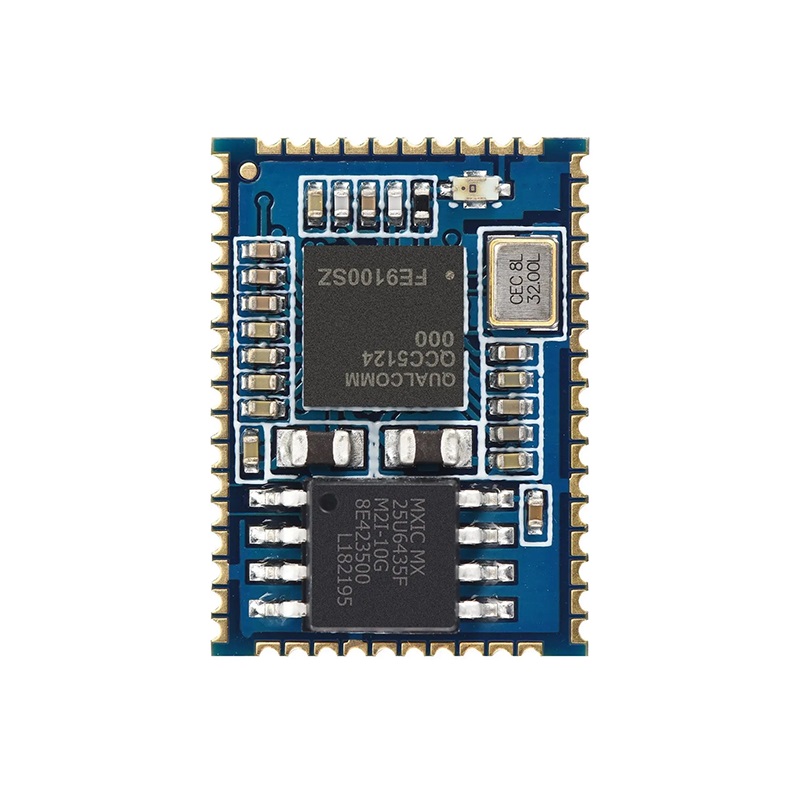

Sensibilidade e Seletividade do Receptor de Rádio

Fazedor de diferença: Um PCBA de carro RC de qualidade inclui um LNA (amplificador de baixo ruído) separado antes do IC do receptor. Isso adiciona 15 dB de ganho sem degradar o ruído, permitindo controle a mais de 300 metros.

Diferenças de gerenciamento de energia que importam

A estabilidade da tensão sob carga do motor determina se o PCBA do carro RC é reiniciado durante forte aceleração.

Entrada e regulação da bateria

Diferença crítica: O MCU em um PCBA de carro RC deve permanecer ativo durante travamentos do motor que reduzem a tensão da bateria de 8,4 V para 5,0 V por 10 milissegundos. Use um buck-boost ou um grande banco de capacitores (1000 µF low-ESC) no trilho de 5V.

Desempenho BEC (Circuito Eliminador de Bateria)

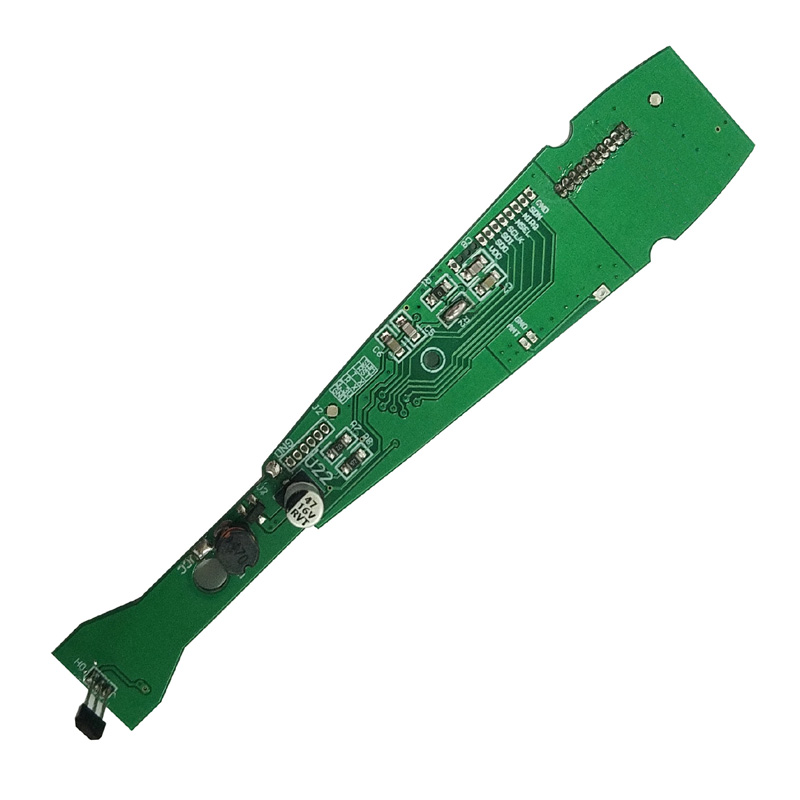

Diferenças de layout e blindagem

O carro RC PCBA opera dentro de um chassi de plástico com motores, fios e engrenagens giratórias. O ruído está em toda parte.

Técnicas de isolamento de ruído

Fazedor de diferença: Um PCBA de carro RC de qualidade coloca a seção de RF em uma ilha de aterramento separada conectada ao aterramento principal em um único ponto próximo ao terminal negativo da bateria.

Colocação de cristal e oscilador

- Mantenha o cristal de 27 MHz (ou TCXO para 2,4 GHz) a pelo menos 15 mm dos fios do motor

- Sem vestígios digitais em execução sob o cristal

- Anel de proteção de solo ao redor do oscilador (via ponto a cada 2 mm)

- Capacitores de carga correspondentes à especificação do cristal (±5 pF)

Diferenças de firmware e circuito de controle

O hardware por si só não faz diferença. O algoritmo de controle separa os carros responsivos dos lentos.

Curvas de aceleração e direção

Implementação: O PCBA MCU do carro RC deve executar loops PID a 1 kHz no mínimo. Loops de 100 Hz produzem atraso perceptível. Use um Cortex-M4 ou similar com acumulação múltipla de hardware.

À prova de falhas e telemetria

- Perda de sinal à prova de falhas-- Defina o acelerador para zero após 0,5 segundos sem pacotes

- Bateria fraca à prova de falhas-- Reduza o acelerador para 50% em 6,0 V, corte em 5,5 V

- Telemetria opcional-- Tensão da bateria, temperatura do motor, RSSI enviado de volta ao transmissor

Um carro RC de qualidade PCBA implementa proteção contra falhas em hardware (comparador separado) e não apenas em software. Se o MCU travar, o hardware puxa o acelerador para zero.

Tolerâncias e testes de produção

A produção em massa revela diferenças. Tolerâncias restritas criam um desempenho consistente.

Especificações Críticas de Produção

Protocolo de teste funcional

Todo PCBA de carro RC deve passar:

1. Teste de motor sem carga-- Corrente < 1A, sem ruído audível

2. Teste de estol-- 30A por 2 segundos, sem desligamento térmico

3. Teste de alcance-- 100 metros em campo aberto com antena abaixada

4. Teste de interferência-- Opera 10 placas simultaneamente, sem conflito de canais

FAQ - Perguntas comuns sobre as diferenças do PCBA do carro RC

Q1: Por que alguns designs de PCBA de carros RC perdem o emparelhamento após uma colisão, enquanto outros não?

UM:A diferença é o estresse mecânico no oscilador de cristal. Uma colisão que faz o carro parar repentinamente cria um pulso de desaceleração de 200-500 G. Este choque altera a frequência de ressonância do cristal de quartzo de duas maneiras:

Mudança de frequência devido ao estresse mecânico-- O cristal em branco deforma-se temporariamente sob a força G, alterando sua frequência de ressonância paralela em até 150 ppm. Se o PLL do receptor não conseguir rastrear essa mudança (a maioria dos designs de baixo custo tem um alcance de captura de 50 ppm), o PCBA do carro RC perde o bloqueio e nunca o readquire porque o cristal deformado agora tem um deslocamento permanente.

Microfraturas de juntas de solda-- Pequenos cristais HC-49S (comuns em brinquedos RC) possuem caixas de metal pesado. Abaixo de 500 G, a inércia da caixa tensiona as juntas de solda. Uma microfissura que passa na inspeção visual cria contato intermitente. O PCBA do carro RC liga (o cristal funciona com baixa vibração), mas falha assim que o motor vibra.

Solução em carro RC de qualidade PCBA:

- Use um oscilador MEMS (SiTime ou similar) em vez de quartzo. Os dispositivos MEMS sobrevivem a 50.000 G e consomem menos energia.

- Se o quartzo for obrigatório, utilize um pacote cerâmico de 3,2×2,5 mm (não HC-49S) com solda de quatro pontos.

- Adicione epóxi sob o oscilador (um cordão de 0,5 mm em duas bordas absorve o choque).

Um carro RC PCBA bem projetado sobrevive a repetidas quedas de 1 metro no concreto sem perder a aderência. Teste deixando cair o carro montado 20 vezes de 1 metro e depois verificando o alcance. Projetos baratos falham na queda 3 ou 4.

Q2: Como a configuração da unidade do portão MOSFET afeta o desempenho do PCBA do carro RC com aceleração parcial?

UM:Aceleração parcial (ciclo de trabalho de 10-40%) é onde a maioria dos designs de PCBA de carros RC revelam seus pontos fracos. Dois parâmetros de acionamento do portão dominam:

Carga do portão e platô de Miller- Quando um MOSFET muda em aceleração parcial, ele passa mais tempo na região linear (platô de Miller) onde Rds(on) ainda não foi alcançado. Um MOSFET com alta carga total de porta (Qg > 50 nC) leva de 200 a 300 ns para ligar totalmente. Com aceleração de 10% (PWM de 20 kHz, 5 µs no tempo), o MOSFET é totalmente aprimorado apenas para 4,7 µs. Os 300 ns restantes na região linear dissipam calor como (I × V). Em 20A, isso é 20A × 6V = 120W por 300 ns por ciclo – o suficiente para elevar a temperatura da junção 40°C acima da temperatura ambiente em 30 segundos.

Valor do resistor de porta- Os designs de PCBA de carros RC de brinquedo usam um único resistor de porta de 100Ω para simplificar. Isso cria tempos de subida de 500 ns. Projetos de qualidade usam resistores de ativação e desativação separados: ativação de 10Ω (rápido) e desligamento de 100Ω (mais lento para reduzir o toque). Isso produz um tempo de subida de 100 ns, reduzindo drasticamente as perdas da região linear.

Diferença de medição- Teste executando o PCBA do carro RC com aceleração de 25% em um dinamômetro por 10 minutos. Um projeto ruim mostrará a temperatura do motor 90°C e a caixa do MOSFET 110°C. Um design de qualidade (MOSFETs de baixo Qg, resistores de porta separados) opera o motor a 60°C, o MOSFET a 70°C. A placa mais fria dura 5× mais.

Q3: Qual é a diferença no design da antena entre um carro RC PCBA de 100 metros e uma versão de 300 metros?

UM:Três elementos de design de antena criam a diferença de 200 metros enquanto usam a mesma potência de transmissor de 2,4 GHz (limite legal de 100 mW):

Tipo e eficiência da antena-- Uma antena de rastreamento PCB (F invertido) em uma placa FR-4 padrão de 1,6 mm atinge 40-50% de eficiência (ganho de -3 a -4 dBi). O mesmo PCBA de carro RC com um monopolo externo de 1/4 de onda (fio de 31 mm) atinge 70-80% de eficiência (-1,5 dBi). Uma antena de chip cerâmico (por exemplo, Johanson 2450AT18) com uma rede correspondente sintonizada atinge 60-65% de eficiência. Para alcance de 300 metros, use uma antena monopolo colocada verticalmente (não enrolada dentro do chassi).

Tamanho do plano terrestre-- O plano de aterramento da antena (contrapeso) deve ter pelo menos λ/4 (31 mm) de comprimento. Os designs de PCBA de carros RC de qualidade reservam uma área de solo sólido de 35 × 40 mm sob a seção de RF. As placas de brinquedo colocam a antena perto da bateria ou do motor, reduzindo o plano de aterramento efetivo para 15 mm. Isso desafina a antena para 2,45 GHz – a ressonância real muda para 2,6 GHz, perdendo 10 dB de sensibilidade.

Impedância da linha de alimentação-- Uma antena monopolo requer uma linha de transmissão de 50Ω do IC RF até o ponto de alimentação da antena. Isso significa um traço de 1,5 mm de largura em FR-4 de 1,6 mm (microstrip) com um plano de aterramento contínuo embaixo. O carro RC de qualidade PCBA usa um traço de 50Ω com vias de aterramento em ambos os lados. As placas de brinquedo direcionam a antena através de um traço de 10 mm de comprimento e 0,3 mm (120Ω) com ranhuras no plano de terra - criando uma incompatibilidade de impedância que reflete 40% da potência transmitida.

Verificação-- Peça ao seu fornecedor de PCBA um gráfico Smith mostrando a impedância da antena em 2,45 GHz. Um bom design mostra 50Ω ± 5Ω. Um design ruim mostra 30Ω ou 80Ω. Essa única medição prevê a diferença de alcance com mais precisão do que qualquer simulação.

Tabela de comparação - Brinquedo vs Hobby RC Car PCBA

Um PCBA de carro RC superior não envolve componentes caros. Trata-se de acionamento correto do portão, design adequado da antena, hardware à prova de falhas e tolerâncias de produção restritas. Concentre-se nas perdas de comutação do MOSFET e no tamanho do plano de aterramento de RF – essas duas áreas produzem a diferença mais notável na condução no mundo real.
