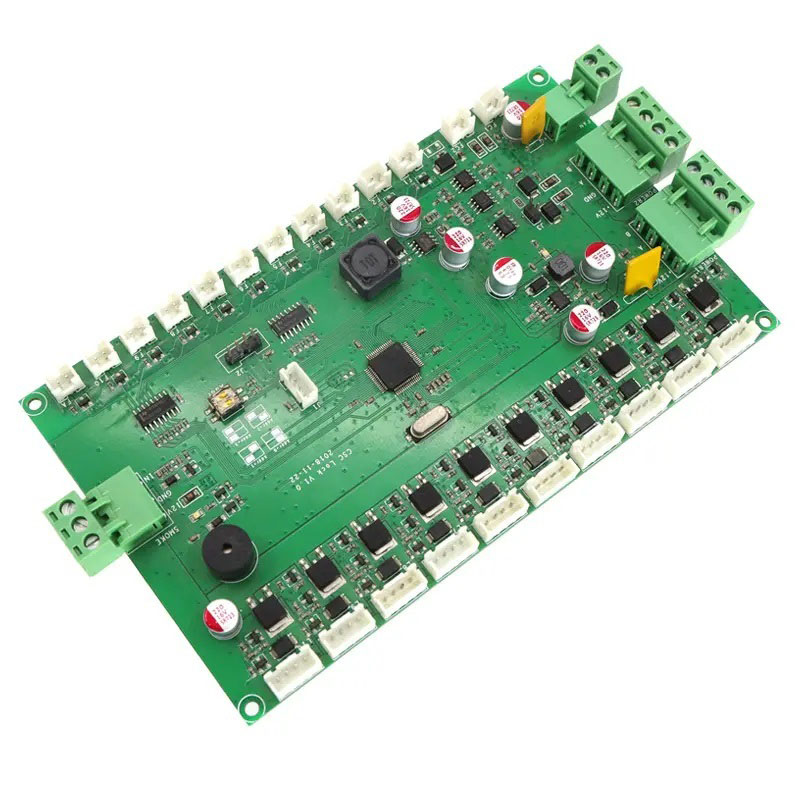

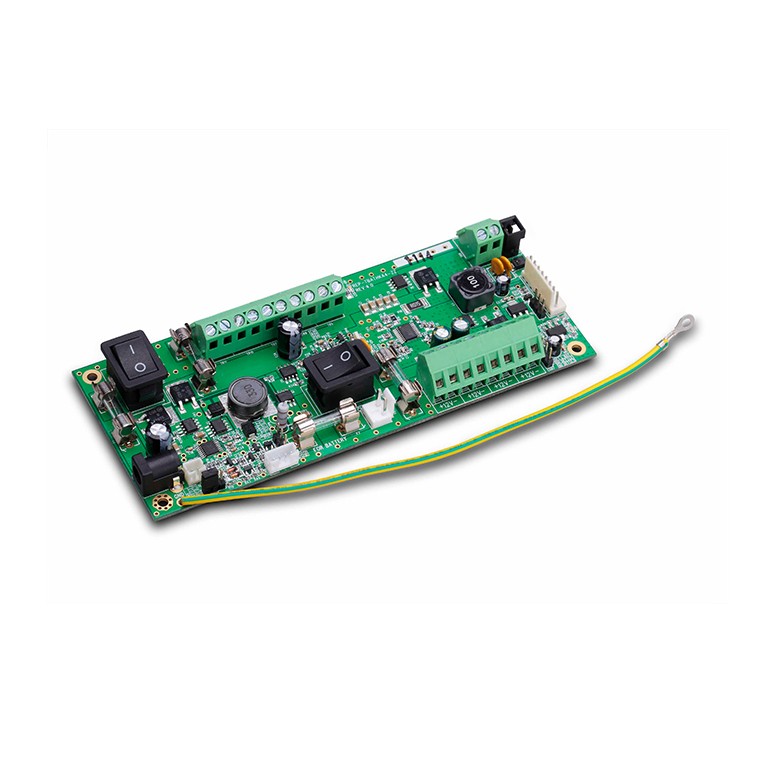

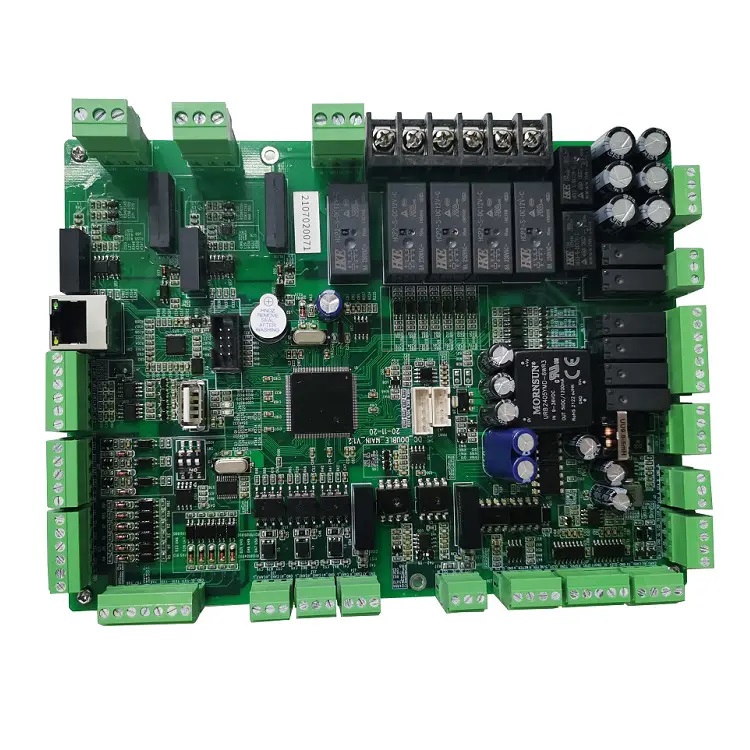

PCBA para casa inteligente

Descrição do produto

O que é PCBA para casa inteligente?

Queremos aproveitar esta oportunidade para apresentar a você nossos produtos de alta qualidadeLar inteligente PCBna Unixplore Electronics. Nosso principal objetivo é garantir que nossos clientes compreendam totalmente as capacidades e recursos de nossos produtos. Estamos sempre ansiosos para fazer parceria com nossos clientes novos e existentes para promover um futuro melhor.

PCBA para casa inteligenterefere-se à aplicação de conjunto de placa de circuito impresso no campo de casa inteligente. PCBA é a montagem de componentes eletrônicos em uma placa de circuito impresso por meio de processamento de patch SMT ou processamento de plug-in DIP para formar um módulo de placa de circuito com funções específicas. Em sistemas domésticos inteligentes, o PCBA desempenha um papel vital. Ele pode controlar vários dispositivos, como iluminação, temperatura e controle de acesso, para obter gerenciamento de automação residencial.

Especificamente,PCBA para casa inteligenteintegra vários sensores, microprocessadores e outros componentes eletrônicos para obter monitoramento em tempo real dos parâmetros do ambiente doméstico, como temperatura, umidade, luz, etc. Depois que esses dados são processados pelo PCBA, a operação dos eletrodomésticos pode ser controlada com precisão para garantir o estabilidade e confiabilidade do equipamento. Ao mesmo tempo, a tecnologia PCBA altamente integrada também pode realizar armazenamento e transmissão criptografados de dados, evitar vazamento de dados e aumentar a segurança do dispositivo.

Além disso,PCBA para casa inteligentetambém pode integrar tecnologia biométrica, como a identificação de membros da família por meio de sensores biométricos integrados para garantir a segurança do sistema e evitar operações por pessoal não autorizado. Ao mesmo tempo, à medida que a demanda da sociedade por proteção ambiental e conservação de energia continua a aumentar, o uso de PCBA residencial inteligente altamente integrado pode utilizar energia de forma eficiente e atingir o objetivo de conservação de energia e proteção ambiental.

Resumidamente,PCBA para casa inteligenteé o componente principal do sistema doméstico inteligente. Ele integra vários componentes eletrônicos e sensores para obter monitoramento em tempo real e controle preciso dos parâmetros do ambiente doméstico, melhorar a estabilidade e confiabilidade do equipamento e melhorar o desempenho do equipamento. segurança e promover o desenvolvimento de sistemas domésticos inteligentes numa direção mais inteligente, economizadora de energia e amiga do ambiente.

Unixplore fornece um serviço completo e pronto para uso para o seuFabricação Eletrônicaprojeto. Sinta-se à vontade para entrar em contato conosco para a montagem de sua placa de circuito, podemos fazer um orçamento em 24 horas após recebermos suaArquivo GerbereLista de listas técnicas!

Fabricação de PCBA para casa inteligente

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e THT, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente	0201(Métrica 01005)
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço de fabricação eletrônica de valor agregado da Unixplore

● Serviço de pré-programação de IC com arquivo no formatoHEX, ELFOeLIXO.
● Dispositivo de teste de função de montagem de PCB para casa inteligente personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos
