Descrição do produto

Como a lâmpada inteligente PCBA é produzida?

Para produzir uma lâmpada inteligente PCBA (Conjunto da placa de circuito impresso) Controlador, você precisará seguir estes procedimentos gerais como abaixo:

Projeto elétrico:Comece projetando o esquema e o layout do circuito para o controlador de lâmpadas inteligentes. Isso deve incluir componentes como microcontroladores, sensores, drivers de LED, módulos de comunicação (por exemplo, Wi-Fi, Bluetooth), componentes de gerenciamento de energia e outros elementos necessários.

Fabricação de PCB:Depois que o design for finalizado, crie o layout da PCB usando o software PCB Design. Depois disso, você pode enviar os arquivos de design para um serviço de fabricação de PCB para produzir a PCB real.

Aquisição de componentes:Adquira todos os componentes eletrônicos necessários de fornecedores confiáveis. Certifique-se de obter componentes de alta qualidade para obter melhor desempenho e confiabilidade.

Assembléia SMT & THT:Depois de ter o PCB e os componentes prontos, você pode prosseguir com o processo de montagem. Isso envolve soldar os componentes no PCB após o layout do design. Isso pode ser feito manualmente ou através de máquinas de montagem automatizadas, como máquina SMT ou máquina de mergulho.

Programação de chip:Se o seu controlador de lâmpada inteligente envolver um microcontrolador, você precisará programar o firmware. Isso envolve escrever código para controlar a funcionalidade da lâmpada inteligente, como ajustar os níveis de brilho, temperaturas de cores e protocolos de comunicação.

Teste funcional:Após a montagem da PCB, execute testes completos para garantir que o controlador de lâmpada inteligente funcione conforme o esperado. Teste a funcionalidade de todos os componentes, conexões e recursos do controlador.

Design e montagem do gabinete:Se necessário, projete um gabinete para o controlador de lâmpada inteligente proteger o PCB e os componentes. Monte o PCB no gabinete seguindo as especificações do projeto.

Controle de qualidade:Execute verificações de controle de qualidade para garantir que os controladores de PCBA de lâmpada inteligente atendam aos padrões e especificações de qualidade.

Embalagem e distribuição:Depois que os controladores de lâmpadas inteligentes passarem em todos os testes e verificações de qualidade, empacote -os corretamente para distribuição para clientes ou varejistas.

Observe que a produção de um controlador PCBA de lâmpada inteligente envolve experiência técnica em design eletrônico, montagem, programação e controle de qualidade. Se você não estiver familiarizado com esses processos, pode ser benéfico buscar assistência de profissionais ou empresas especializadas em montagem de PCB e fabricação de eletrônicos.

O Unixplore fornece serviço de chave para o seuFabricação eletrônicaprojeto. Sinta -se à vontade para entrar em contato conosco para o seu prédio de montagem da placa de circuito, podemos fazer uma cotação em 24 horas depois de recebermos o seuArquivo GerbereLista Bom!

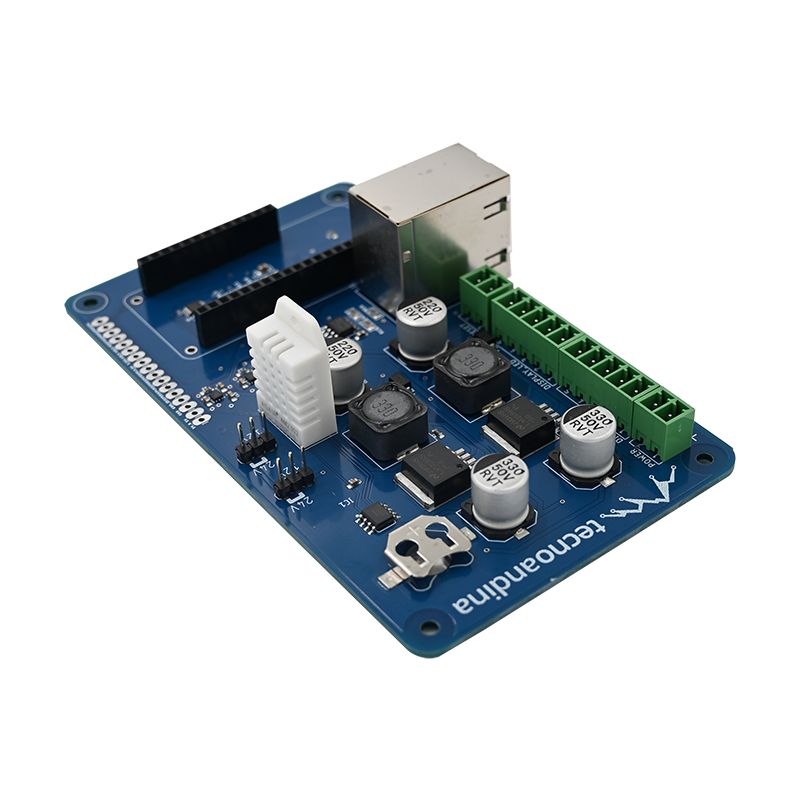

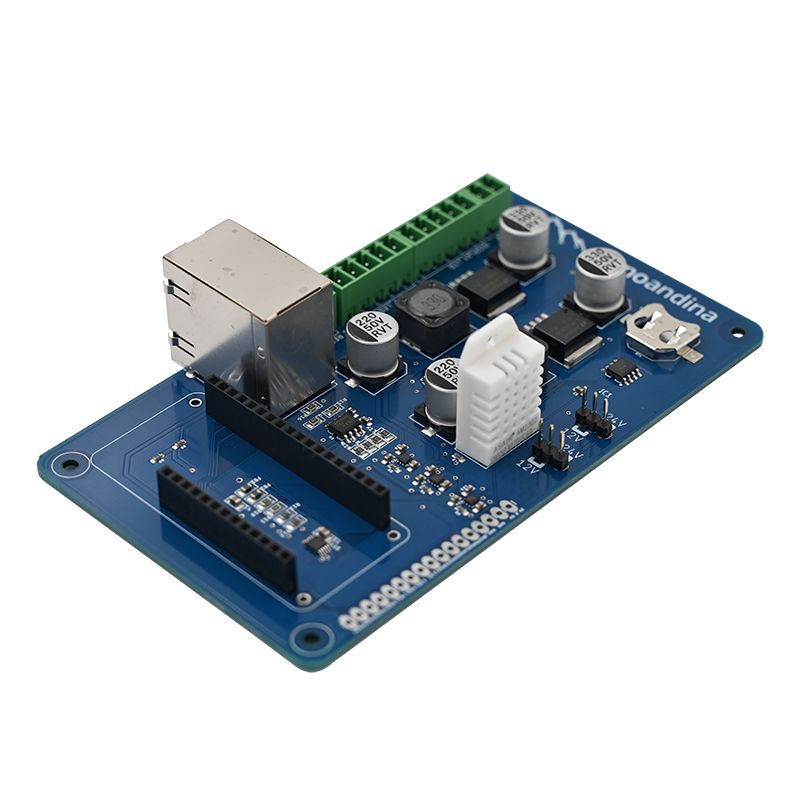

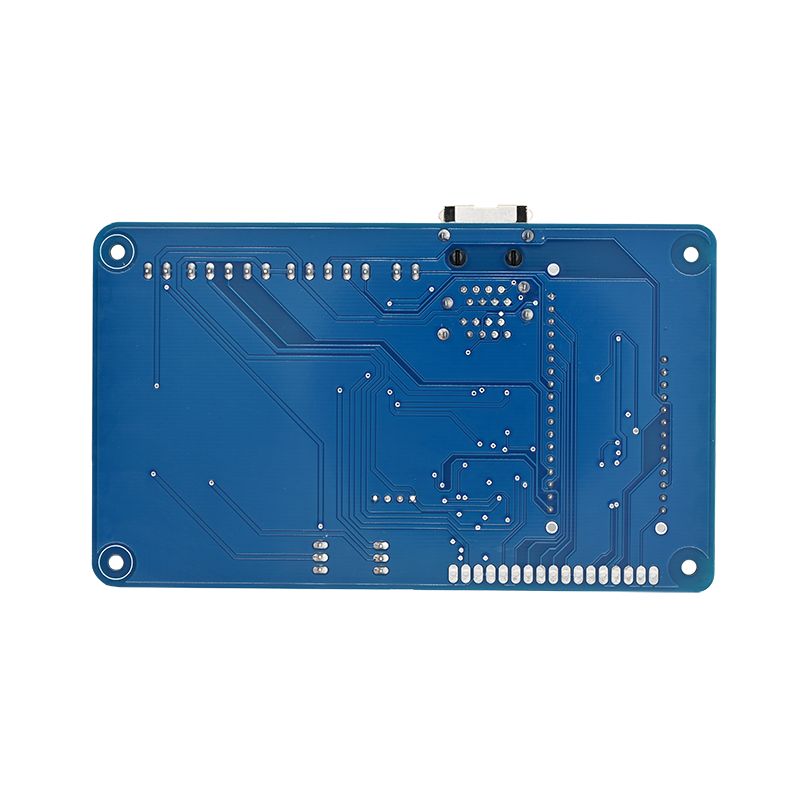

Fabricação de PCBA de lâmpada inteligente

* Arquivo Gerber e Lista Bom fornecida pelo Cliente
* PCB em branco feito, componentes comprados por nós
* Fabricação de PCB com peças totalmente montadas
* Função 100% testada OK antes do envio
* Processo de fabricação sem chumbo e sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço de fabricação eletrônica de uma parada para design de PCB, layout da PCB, fabricação de PCB, compras de componentes, PCB SMT e montagem THT, programação de IC, teste de função, embalagem e entrega

Capacidade de montagem de PCB e PCB Unixplore

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício por meio (THT), montagem na superfície (SMT), misto (tht+smt)
Tamanho mínimo do componente	0201 (01005 métrica)
Tamanho máximo do componente	2,0 em x 2,0 em x 0,4 pol (50 mm x 50 mm x 10 mm)
Tipos de pacote de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Tom de almofada mínima	0,5 mm (20 mil) para qfp, qfn, 0,8 mm (32 mil) para BGA
Largura mínima de traços	0,10 mm (4 mil)
Folga mínima de rastreamento	0,10 mm (4 mil)
Tamanho mínimo da broca	0,15 mm (6 mil)
Tamanho máximo da placa	18 em x 24 pol (457 mm x 610 mm)
Espessura da placa	0,0078 em (0,2 mm) a 0,236 em (6 mm)
Material da placa	CEM-3, FR-2, FR-4, High-TG, IHD, alumínio, alta frequência, FPC, rigas-flex, Rogers, etc.
Acabamento superficial	OSP, Hasl, Flash Gold, Enig, Gold dedo, etc.
Tipo de pasta de solda	Chumbo ou sem chumbo
Espessura de cobre	0,5 onças - 5 oz
Processo de montagem	Solda de reflexão, solda onda, solda manual
Métodos de inspeção	Inspeção óptica automatizada (AOI), raio-x, inspeção visual
Métodos de teste internamente	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 - 30 dias
Padrões de montagem de PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E CLASS LL

Serviço de fabricação eletrônica de valor agregado da Unixplore

● Serviço de pré-programação de IC com arquivo em formato deHex, elfoeBIN.
● Lâmpada inteligente PCBA Função Teste de teste personalizada de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo molde de caixa de plástico e metal e produção de peças
● Casado conforme, incluindo revestimento seletivo de laca, envasamento de resina epóxi
● Fio de arnês e conjunto de cabos
● Conjunto de produtos acabados, incluindo caixa, tela, interruptor de membrana, rotulagem e caixa personalizada ou embalagem de caixas de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência à certificação do produto

Procedimento de produção do PCBA

1.Impressão automática de soldes de soldes
2.Impressão de soldador feito
3.SMT Pick and Place
4.SMT Pick and Place feito
5.Pronto para soldagem de refluxo
6.reflexão de solda
7.Pronto para AOI
8.Processo de inspeção AOI
9.O posicionamento do componente
10.Processo de solda de ondas
11.A assembléia feita
12.AOI Inspeção para a Assembléia
13.Programação IC
14.teste de função
15.Cheque e reparo de QC
16.Processo de revestimento conforme PCBA
17.Embalagem ESD
18.Pronto para envio

Embalagem

Para PCBA

Para produto acabado
