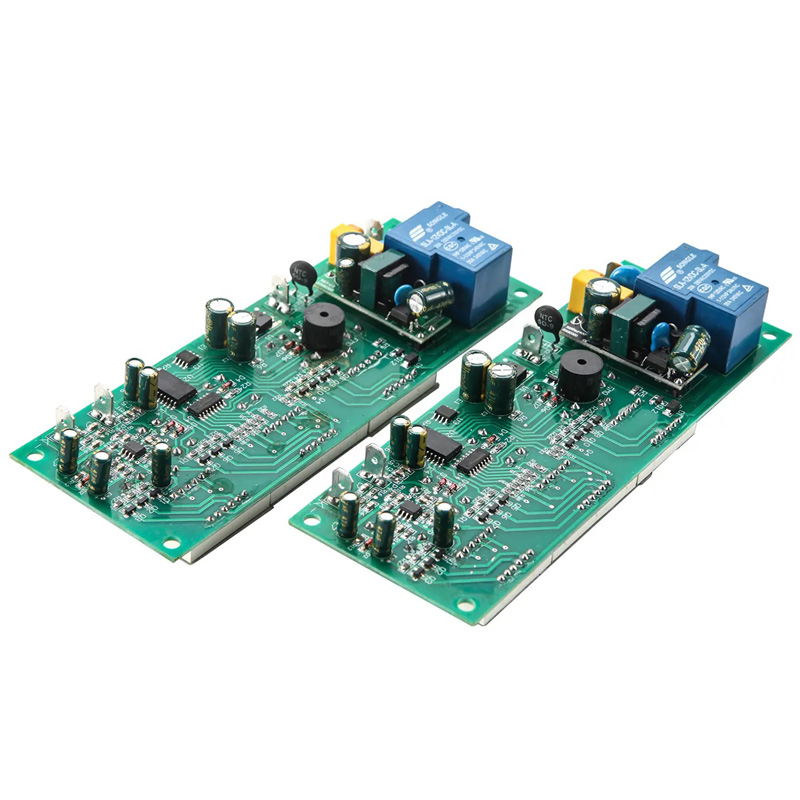

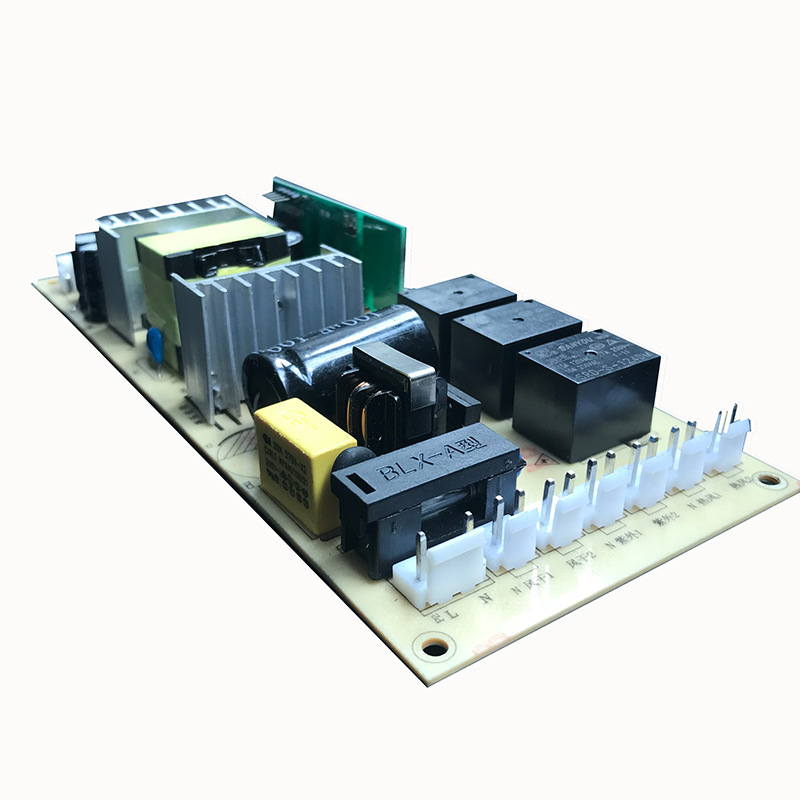

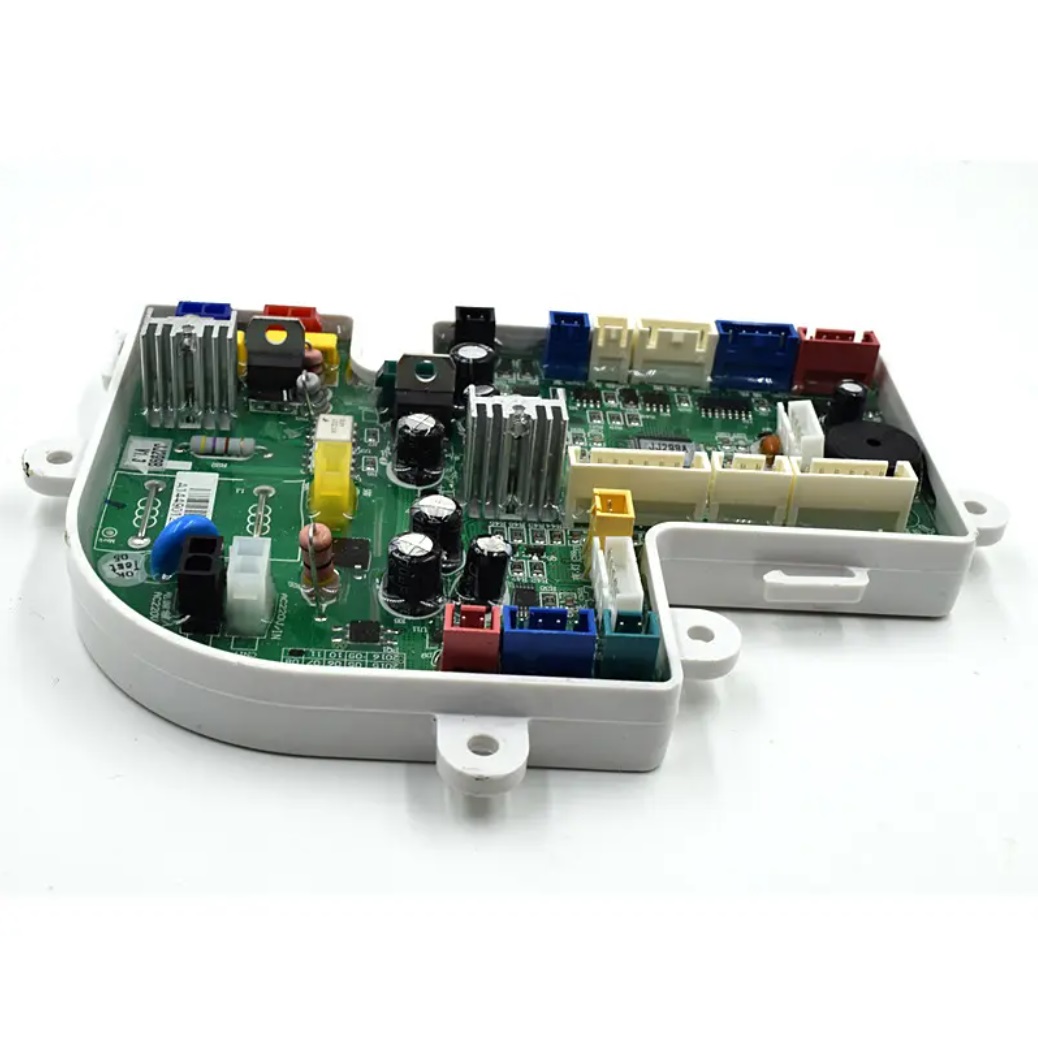

Fogão indutor inteligente PCBA

Unixplore Electronics é uma fonte de fabricação confiável onde você pode encontrar uma variedade de PCBA para fornos comerciais fabricados na China. Oferecemos preços competitivos e excelente serviço pós-venda. Estamos abertos à colaboração e nos esforçamos para construir parcerias mutuamente benéficas.

O fogão de indução inteligente PCBA tem muitas vantagens, que se refletem principalmente nos seguintes aspectos:

Altamente integrado:O fogão de indução inteligente PCBA usa design de circuito avançado e tecnologia de fabricação para integrar altamente vários componentes funcionais do fogão de indução em uma placa de circuito, alcançando um design estrutural compacto e eficiente. Isto não só reduz o tamanho do fogão de indução, mas também torna o design geral mais conciso e bonito.

Controle inteligente: Através do microprocessador e sensores integrados, o fogão de indução inteligente PCBA pode controlar com precisão a potência de aquecimento, a temperatura e outros parâmetros do fogão de indução para obter uma experiência de cozimento inteligente. Os usuários podem ajustar o modo de funcionamento do fogão de indução de acordo com suas necessidades e obter facilmente um cozimento preciso.

Eficiente e economizador de energia:O fogão de indução inteligente PCBA adota um design de circuito eficiente, que reduz o consumo de energia e melhora a eficiência da utilização de energia. Além disso, pode ajustar automaticamente a potência de acordo com as necessidades de cozimento para evitar desperdício desnecessário de energia, atingindo assim o objetivo de conservação de energia e proteção ambiental.

Seguro e confiável:O fogão de indução inteligente PCBA segue rigorosamente os padrões de segurança durante o processo de projeto e fabricação e possui múltiplas medidas de proteção de segurança. Por exemplo, pode monitorar a temperatura do fogão de indução em tempo real através de um sensor de temperatura para evitar acidentes de segurança causados ​​por superaquecimento. Além disso, o PCBA também possui funções de sobrecorrente, sobretensão e outras funções de proteção para garantir a segurança do fogão de indução durante o uso.

Fácil de reparar e atualizar:Como o fogão de indução inteligente PCBA adota um design modular, cada módulo funcional é independente um do outro, portanto, quando um módulo falha, ele pode ser facilmente reparado ou substituído. Além disso, com o avanço contínuo da tecnologia, a atualização funcional e a melhoria do desempenho dos fogões de indução podem ser alcançadas através da atualização do firmware ou software do PCBA.

Resumindo, o fogão de indução inteligente PCBA tem muitas vantagens, como alta integração, controle inteligente, alta eficiência e economia de energia, segurança e confiabilidade e fácil manutenção e atualização, trazendo uma experiência culinária mais conveniente e eficiente para as famílias modernas.

Fabricação de PCBA de fogão indutor inteligente

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e DIP, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente	0201(Métrica 01005)
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço EMS de valor agregado Unixplore

● Serviço de pré-programação de IC com arquivo em formato HEX,ELF e BIN.
● Dispositivo de teste de função PCBA do fogão indutor inteligente personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos

Procedimento de produção de PCBA

•

  1.Impressão automática de pasta de solda

•

  2.impressão com pasta de solda feita

•

  3.Escolha e local SMT

•

  4.Escolha e colocação SMT concluídas

•

  5.pronto para soldagem por refluxo

•

  6.solda por refluxo feita

•

  7.pronto para AOI

•

  8.Processo de inspeção AOI

•

  9.Posicionamento do componente THT

•

  10.processo de soldagem por onda

•

  11.Montagem THT concluída

•

  12.Inspeção AOI para montagem THT

•

  13.Programação IC

•

  14.teste de funcionamento

•

  15.Verificação e reparo de controle de qualidade

•

  16.Processo de revestimento isolante PCBA

•

  17.Embalagem ESD

•

  18.Pronto para envio

Embalagem

Para PCBA

Para produto acabado
