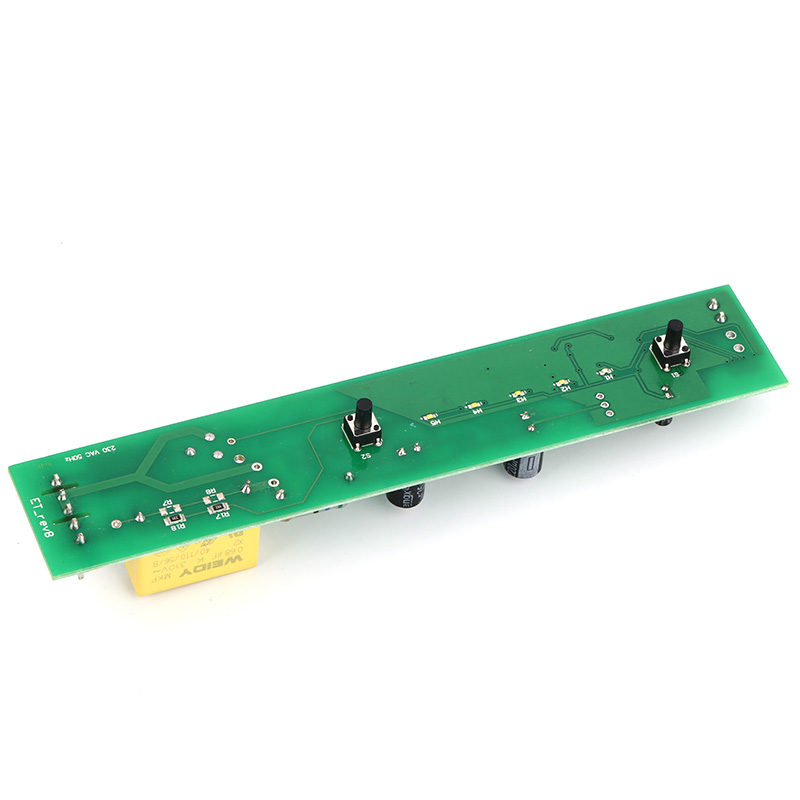

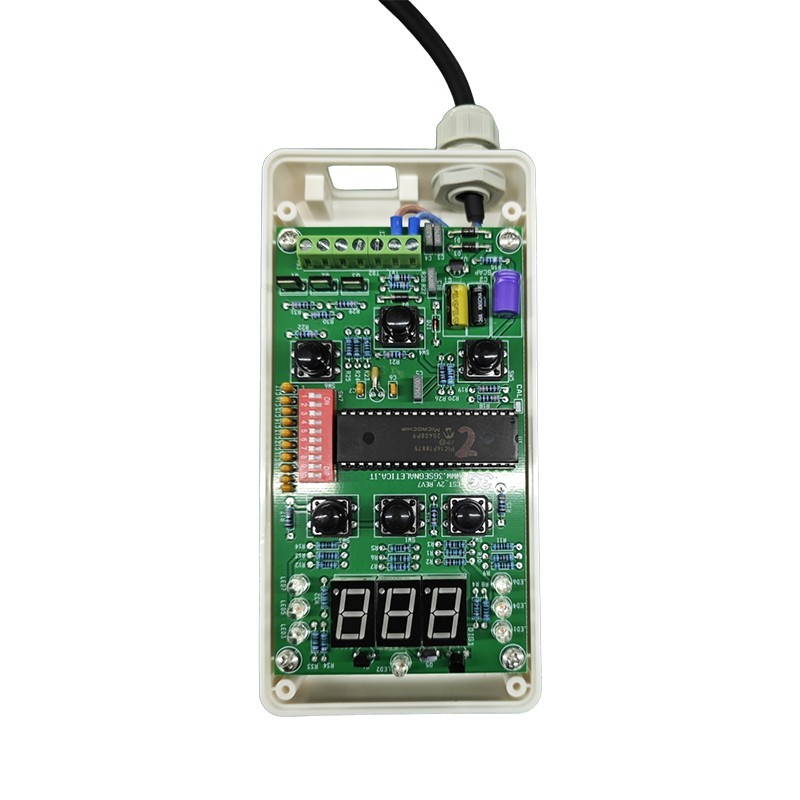

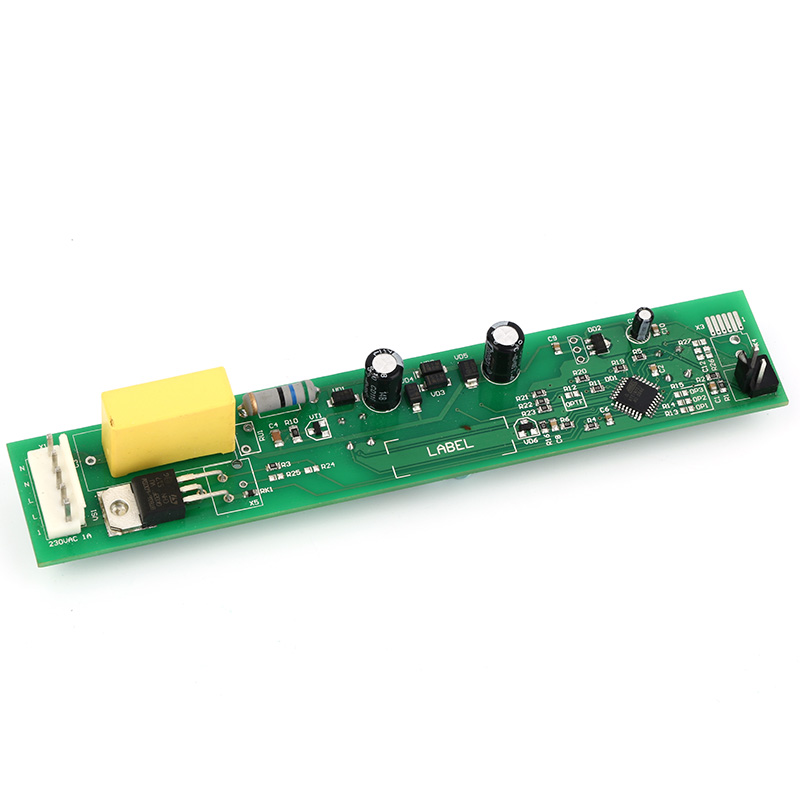

máquina de lavar PCBA

Unixplore Electronics é uma empresa chinesa que tem se concentrado na criação e produção de PCBA para máquinas de lavar de primeira classe desde 2008. Temos certificações para os padrões de montagem de PCB ISO9001: 2015 e IPC-610E.

Modelo:UE-205

Enviar consulta

Descrição do produto

Como usar cola vermelha durante o processo de montagem da máquina de lavar PCBA

A Unixplore Electronics está comprometida com o desenvolvimento e fabricação de produtos de alta qualidademáquina de lavar PCBA na forma de tipo OEM e ODM desde 2011.

Na montagem da máquina de lavar PCBA, a cola vermelha é utilizada para auxiliar na fixação e proteção dos componentes, melhorando a confiabilidade e durabilidade da placa de circuito. A seguir estão as etapas gerais para usar cola vermelha:

Preparação:Prepare a cola vermelha e as ferramentas necessárias, garantindo que a superfície de trabalho esteja limpa e arrumada.

Determine o local do aplicativo:Com base no projeto do PCBA da máquina de lavar e nos requisitos de localização e conexão dos componentes, determine os locais onde a cola vermelha precisa ser aplicada.

Aplicando cola vermelha:Usando ferramentas apropriadas (como uma seringa ou aplicador manual), aplique uniformemente ou pontilhe a cola vermelha nas áreas da placa de circuito que precisam ser fixadas. Certifique-se de que a cola vermelha cubra a área que precisa de proteção, mas não aplique demais para não afetar a conexão normal dos componentes.

Cura de cola vermelha:De acordo com os requisitos de cura da cola vermelha (geralmente em forno com temperatura controlada ou por cura UV), coloque a máquina de lavar PCBA em um ambiente adequado para curar a cola vermelha. Certifique-se de que o tempo de cura e a temperatura atendam às recomendações do fabricante da cola vermelha.

Limpar:Após a cura total da cola vermelha, limpe cuidadosamente o excesso de cola vermelha, garantindo que não afete o funcionamento normal da máquina de lavar PCBA. Agentes ou ferramentas de limpeza específicos podem ser usados para limpeza.

Inspeção e Teste:O PCBA da máquina de lavar fixado com cola vermelha deve ser inspecionado e testado para garantir conexões corretas dos componentes, circuitos desobstruídos na máquina de lavar e que a aplicação de cola vermelha não afeta o desempenho da placa de circuito.

Ao usar corretamente a cola vermelha, os componentes da PCBA da máquina de lavar podem ser fixados e protegidos de forma eficaz, melhorando a confiabilidade e estabilidade da placa. Precauções de segurança e adesão aos requisitos de cura da cola vermelha devem ser observadas durante a operação para garantir a qualidade de montagem e confiabilidade da máquina de lavar PCBA.

Unixplore fornece um serviço completo e pronto para uso para o seuEMSeMontagem de placas de circuito impressoprojetos. Não hesite em contactar-nos para a sua construção de placa, podemos fazer um orçamento em 24 horas após recebermos o seuMontagem de placas de circuito impressoeLista de listas técnicas!

máquina de lavar PCBA Fabricação

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB simples produzido, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% testado funcionalmente OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e DIP, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Como selecionar componentes eletrônicos para uma trituradora de papel PCBA?
Tamanho mínimo do componente	Tamanho mínimo de perfuração
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço EMS de valor agregado Unixplore

● Serviço de pré-programação de IC com arquivo no formatoHEX,DUENDEeLIXO.
● máquina de lavar PCBA Acessório de teste funcional personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos

Procedimento de produção de PCBA
