Módulo WiFi PCBA

Descrição do produto

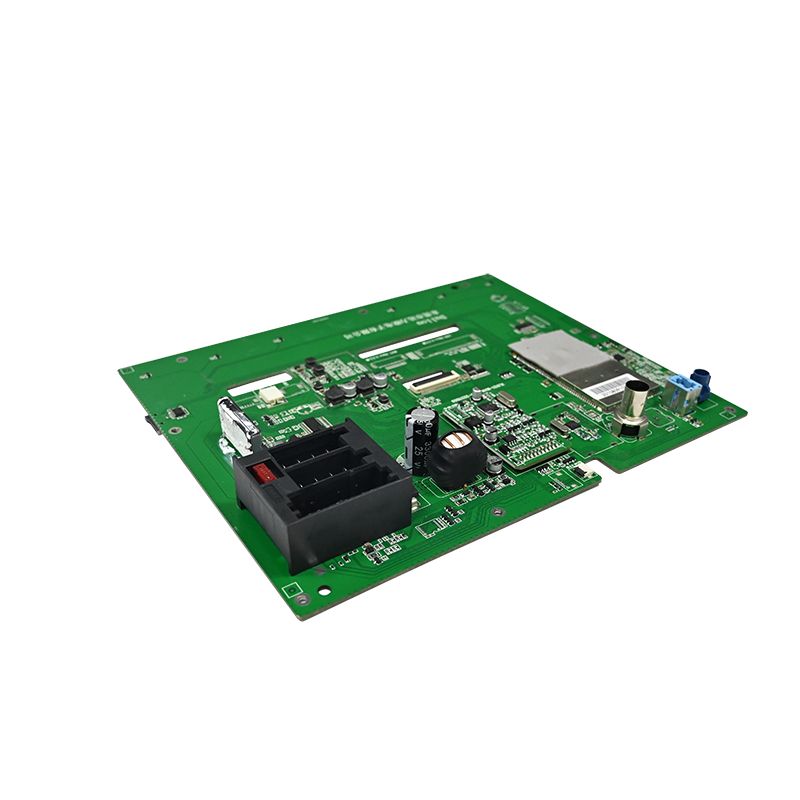

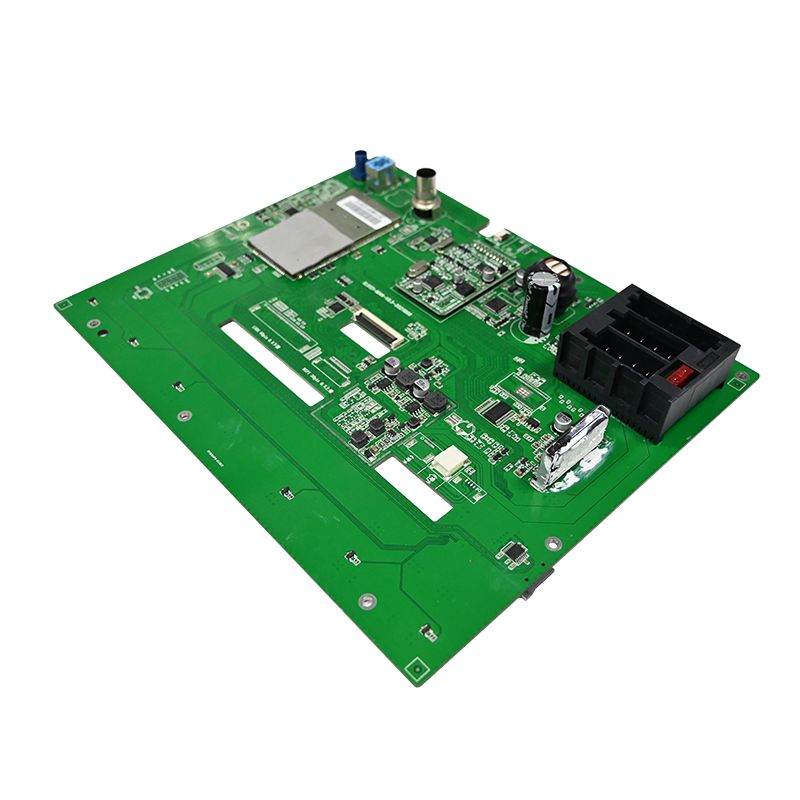

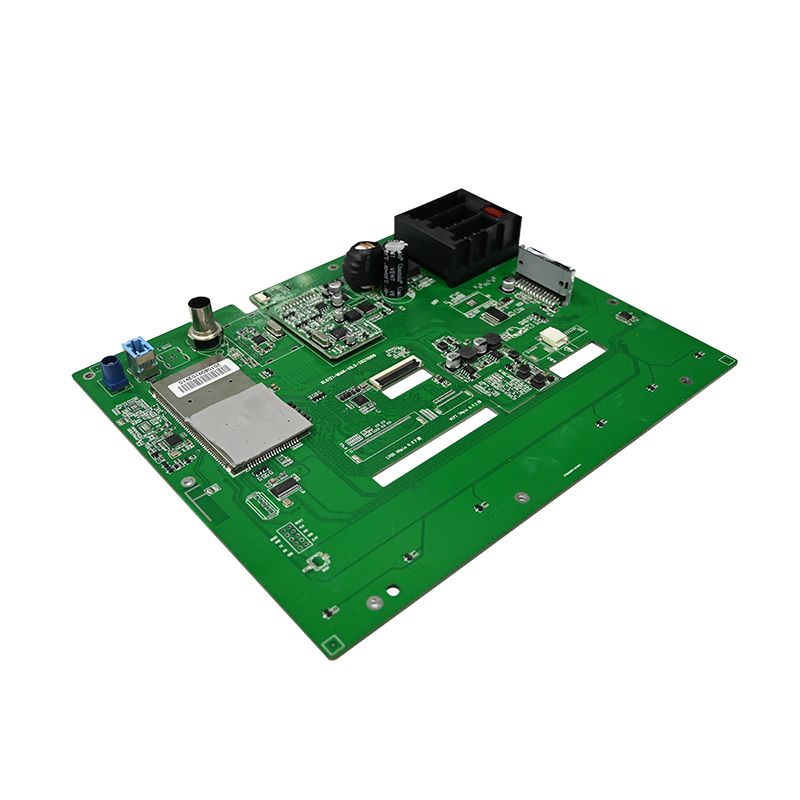

O que é o módulo WiFi PCBA?

Queremos aproveitar esta oportunidade para apresentar a você nossos produtos de alta qualidadeMódulo WiFi PCBAna Unixplore Electronics. Nosso principal objetivo é garantir que nossos clientes compreendam totalmente as capacidades e recursos de nossos produtos. Estamos sempre ansiosos para fazer parceria com nossos clientes novos e existentes para promover um futuro melhor.

Módulo Wi Fi, também conhecido como porta serialWiFi PCBA, pertence à camada de transmissão da Internet das Coisas. Sua função é converter a porta serial ou nível TTL em um módulo embarcado que atenda aos padrões de comunicação de rede sem fio WiFi. É equipado com a pilha de protocolos IEEE802.11b.g.n do protocolo de rede sem fio e a pilha de protocolos TCP/IP. Dispositivos de hardware tradicionais incorporados com módulos Wi-Fi podem se conectar diretamente à Internet usando Wi-Fi, que é um componente importante da implementação de aplicativos IoT, como casas inteligentes sem fio e M2M, e é um componente importante de hardware inteligente.

Unixplore fornece serviço completo e pronto para uso para seu projeto de fabricação eletrônica. Sinta-se à vontade para entrar em contato conosco para a montagem de sua placa de circuito, podemos fazer um orçamento em 24 horas após recebermos suaArquivo GerbereLista de listas técnicas!

Fabricação de módulo WiFi PCBA

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e THT, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente	0201(Métrica 01005)
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço de fabricação eletrônica de valor agregado da Unixplore

● Serviço de pré-programação de IC com arquivo em formato HEX,ELF e BIN.
● Dispositivo de teste de função de montagem de PCB WiFi personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos

Procedimento de produção de PCBA
