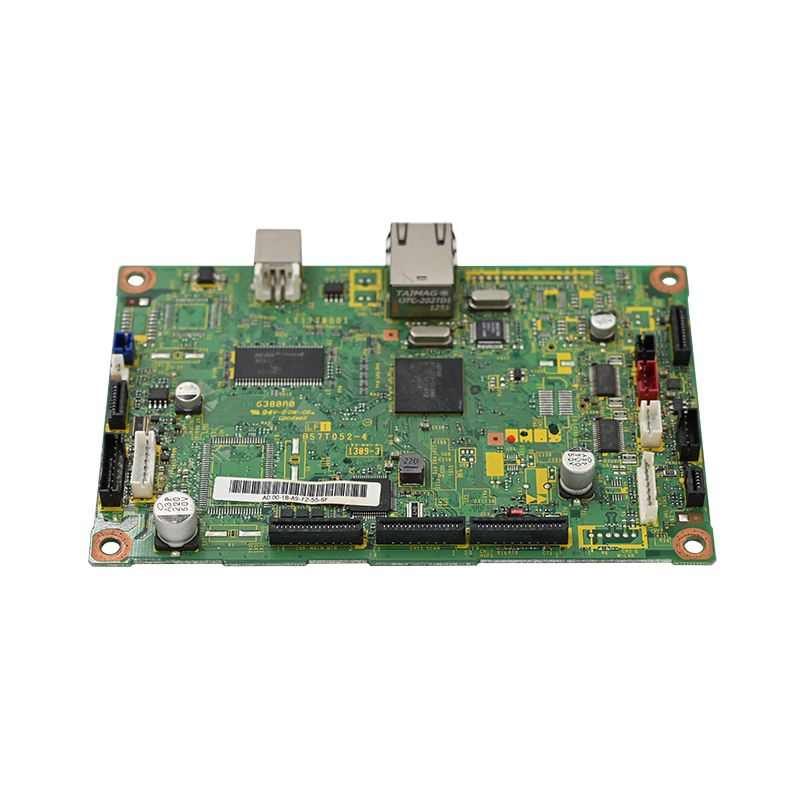

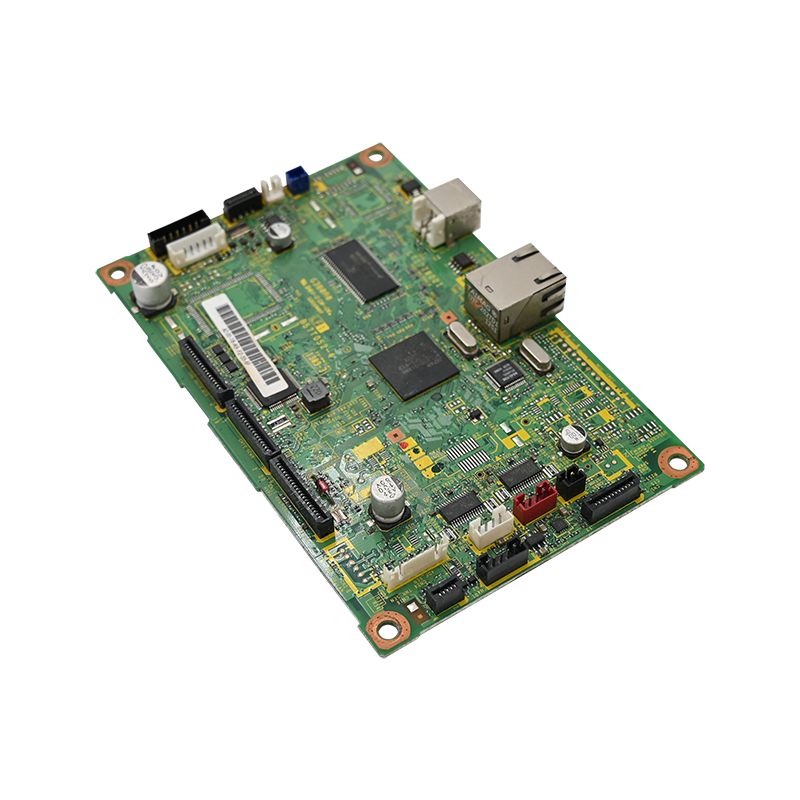

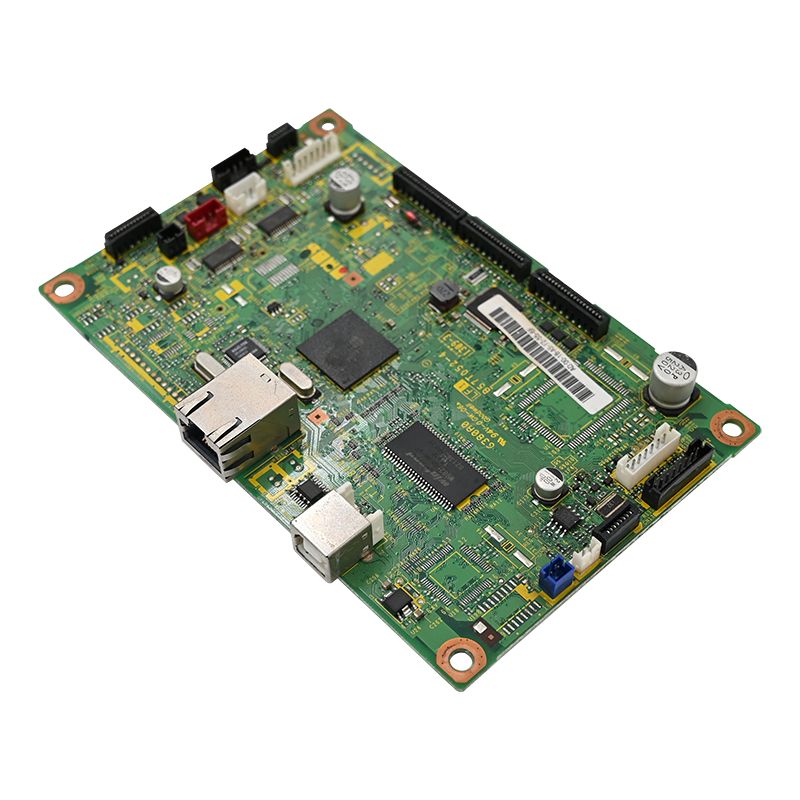

Scanner OBD PCBA

À medida que os veículos se tornam cada vez mais informatizados, a procura por scanners OBD2 (On-Board Diagnostics) duráveis ​​e de alta precisão continua a crescer. Na Unixplore Electronics, fornecemos um serviço abrangente de fabricação de PCBA de scanner OBD2 - desde o layout de PCB e fornecimento de componentes até montagem, teste e revestimento isolante.

Com mais de uma década de experiência no setor de eletrônica automotiva, nossas soluções PCBA de scanner OBD2 são projetadas para suportar os ambientes agressivos de oficinas automotivas e compartimentos de motores.

Por que escolher o Unixplore para o seu scanner OBD2 PCBA?

• Qualidade de nível automotivo: Nossas placas são construídas com componentes classificados para -40°C a +105°C, garantindo operação sob temperaturas extremas do capô.
• Fabricação pronta para uso: oferecemos um serviço completo, incluindo montagem SMT, testes funcionais e construção de caixas.
• Foco na confiabilidade: os recursos incluem design de PCB de 4 camadas para integridade do sinal, revestimento isolante para proteção contra corrosão e testes rigorosos no circuito (ICT).
• Excelência Certificada: Nossas instalações são certificadas pela ISO 9001:2015 e estão em conformidade com os padrões IPC-610E.

Especificações principais do nosso scanner OBD2 PCBA

Nossas placas de scanner OBD2 profissionais são projetadas com parâmetros não negociáveis ​​para garantir compatibilidade com os veículos atuais de 1996 (gasolina e diesel).

BOM e fornecimento de componentes recomendados

Utilizamos apenas componentes premium provenientes de distribuidores autorizados para garantir longevidade e desempenho.

• Transceptores: Transceptor CAN de nível automotivo + transceptor compatível com ISO9141/KWP2000 para comunicação de barramento robusta.

• Proteção: Matriz de diodos de supressão de tensão transitória para proteção contra descarga de carga.

• Conectividade: conector macho OBD2 de 16 pinos, banhado a ouro com trava de travamento (evita a oxidação do contato e garante confiabilidade de longo prazo em ciclos de conexão frequentes).

• Regulador de tensão: O regulador de baixa queda de 5 V/400 mA de nível automotivo garante uma fonte de alimentação estável.

Nosso processo de fabricação: qualidade sem compromisso

Seguimos um fluxo de fabricação rigoroso para minimizar falhas em campo e devoluções em garantia.

1. Layout de PCB e integridade de sinal

• Aterramento em estrela: Os aterramentos analógicos e digitais são separados e unidos apenas em um único ponto próximo à fonte de alimentação para reduzir o ruído.

• Controle de impedância: os traços CAN_H/CAN_L são paralelos e têm comprimento correspondente (120Ω ±10% de impedância diferencial).

• Posicionamento ESD: Os componentes de proteção são colocados dentro de 5 mm dos pinos do conector OBD2 para segurança ideal.

2. Montagem e Soldagem

• Solda sem chumbo: Uso de solda SAC305 para conformidade com RoHS.

• Conectores passantes: especificados para o conector OBD2 de 16 pinos para evitar rachaduras após repetidos ciclos de conexão.

• Revestimento isolante: O revestimento acrílico ou de silicone é aplicado para proteger contra umidade e respingos de produtos químicos.

3. Teste em circuito (TIC) e calibração

Cada scanner OBD2 PCBA deve passar por um protocolo rigoroso antes do envio:

• Teste de continuidade: verifica se há curtos em todos os 16 pinos.

• Teste de handshake: Cicla através de CAN, KWP, J1850 usando um simulador de veículo programável.

• Verificação de consumo de corrente: verificado como <70mA quando inativo (ignição desligada) para evitar o esgotamento da bateria do carro.

Modos de falha comuns e nossa prevenção

Serviços de valor agregado: integração Bluetooth/WiFi

Adicionar conectividade sem fio aos scanners OBD2 geralmente leva a desafios de EMC. Temos o conhecimento de engenharia para integrar Bluetooth/WiFi com sucesso e, ao mesmo tempo, cumprir os padrões automotivos de EMC (por exemplo, CISPR 25).

Isolamento físico: A seção sem fio é isolada dos traços CAN para minimizar a interferência.
Alimentação separada: regulador de tensão dedicado para o módulo sem fio para evitar acoplamento de ruído.
Grânulos de ferrite e bobinas de modo comum: usados ​​em entradas de energia e linhas CAN para suprimir emissões e garantir a integridade do sinal.

Sobre Unixplore Eletrônica

• Fundada em 2011, a Unixplore Electronics Co., Ltd. é uma fornecedora líder de serviços de fabricação eletrônica com contrato completo e pronto para uso.

• Capacidade de fábrica: Mais de 3.000 m² de fábrica com 6 linhas SMT e 4 linhas DIP.

• Produção anual: Mais de 1.500.000 peças de PCBAs e 150.000 conjuntos de produtos acabados.

• Alcance global: exportamos para América do Norte, Europa e Oceania.

Pronto para lançar seu projeto de scanner OBD2?

• Sem quantidade mínima de pedido (SEM MOQ)
• Consulta técnica gratuita e revisão DFM
• Envio do protótipo em apenas 72 horas

Não deixe que seus produtos de diagnóstico automotivo fiquem presos na fase de projeto. Com mais de uma década de experiência na fabricação de PCBA de eletrônicos automotivos, a Unixplore ajuda você a transformar rapidamente seus projetos em produtos de alta qualidade prontos para produção em massa.
