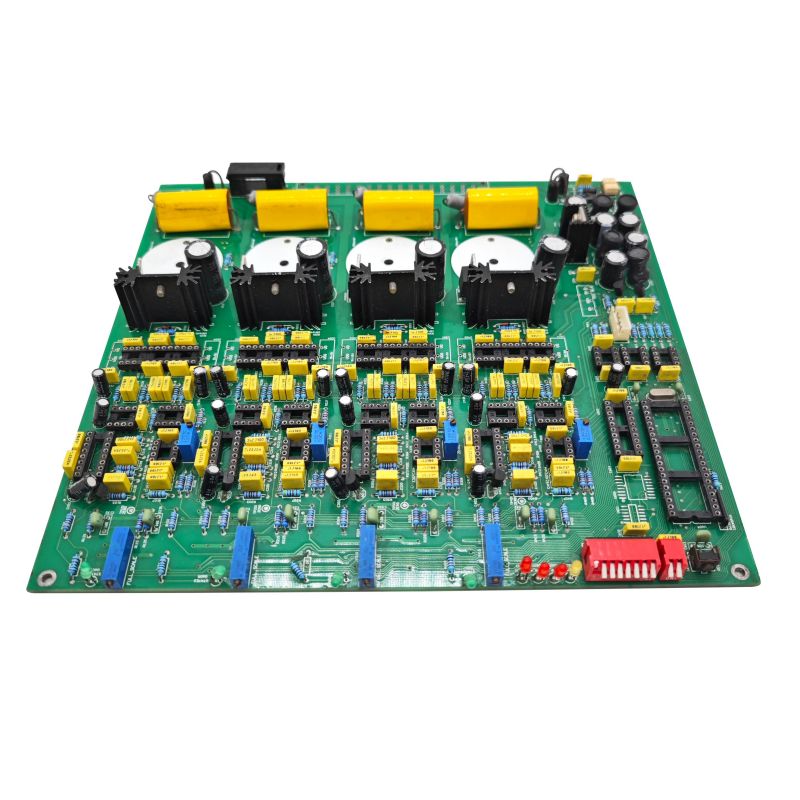

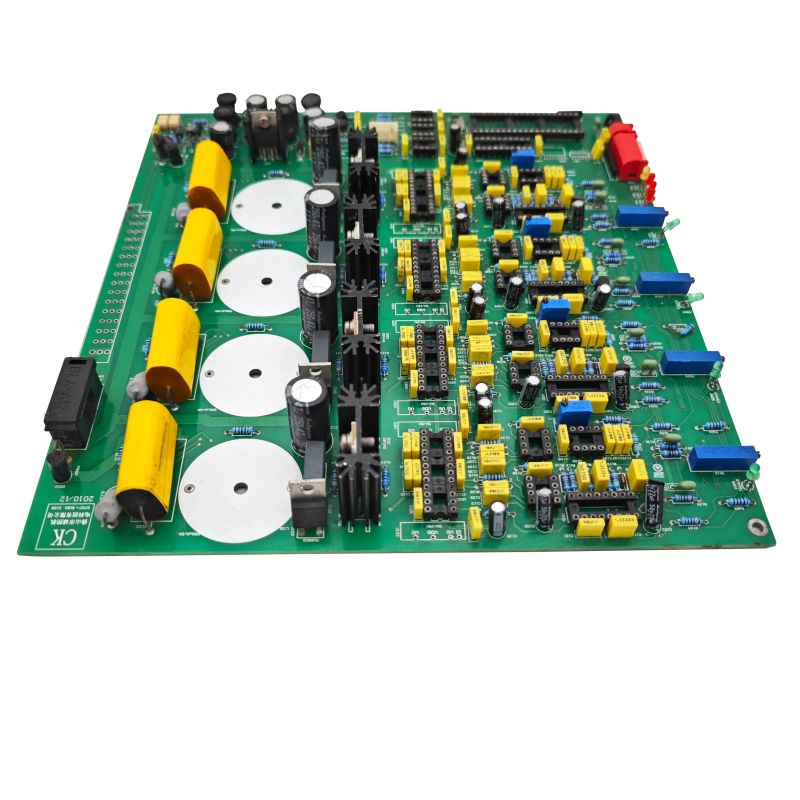

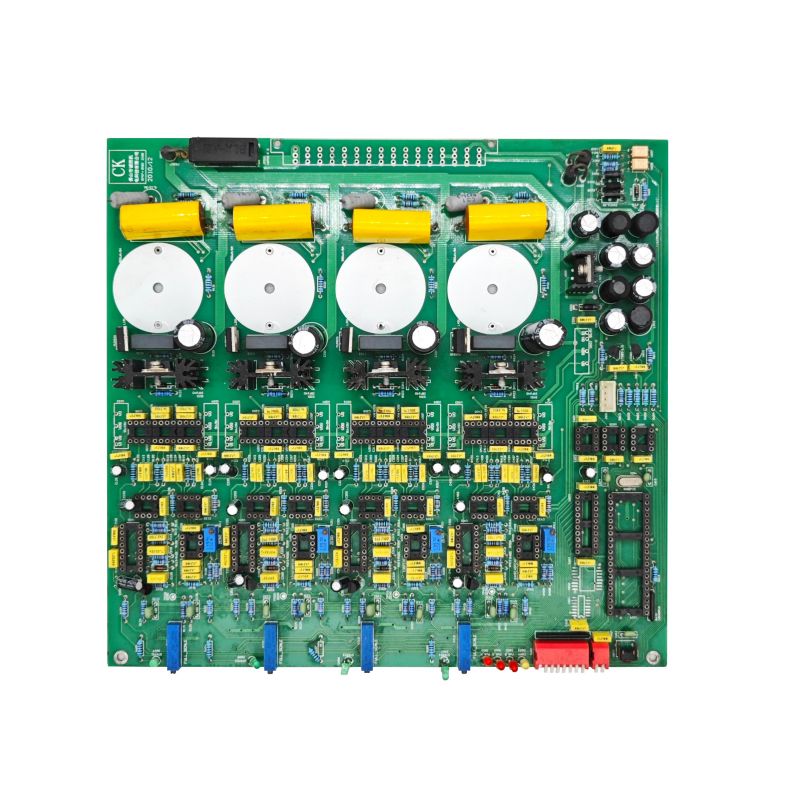

Aquecedor de média frequência PCBA

A Unixplore Electronics é especializada na fabricação e fornecimento completo de aquecedores de média frequência PCBA na China desde 2008 com certificação ISO9001: 2015 e padrão de montagem de PCB IPC-610E, que é amplamente utilizado em vários equipamentos de controle industrial e sistemas de automação.

Modelo:UE-132

Enviar consulta

Descrição do produto

O que é aquecedor PCBA de média frequência?

A Unixplore Electronics tem orgulho de oferecer a vocêAquecedor de média frequência PCBA. Nosso objetivo é garantir que nossos clientes tenham pleno conhecimento de nossos produtos e de suas funcionalidades e recursos. Sinceramente, convidamos clientes novos e antigos a cooperar conosco e avançarmos juntos em direção a um futuro próspero.

Um aquecedor de média frequência PCBA é um tipo deMontagem da placa de circuito impressoque é usado em sistemas de aquecimento por indução de média frequência. É composto por uma variedade de componentes, incluindo microcontroladores, componentes de gerenciamento de energia, indutores, capacitores e outros dispositivos. Esses componentes trabalham juntos para regular o fluxo de eletricidade para uma bobina de indução usada para gerar calor.

Aquecedores de média frequência são comumente usados em processos industriais e de fabricação para aquecer objetos metálicos como tubos, fios e placas. Eles são eficientes, confiáveis e capazes de produzir aquecimento consistente em diversas aplicações. O aquecedor de média frequência PCBA desempenha um papel importante no controle do funcionamento do sistema de aquecimento e na garantia de seu funcionamento seguro e confiável.

Unixplore oferece um balcão únicoCHAVE NA MÃOserviço para o seu projeto EMS. Não hesite em contactar-nos para a sua construção de placa, podemos fazer um orçamento em 24 horas após recebermos o seuArquivo GerbereLista de listas técnicas!

Fabricação de aquecedor de média frequência PCBA

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e DIP, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente	0201(Métrica 01005)
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço EMS de valor agregado Unixplore

● Serviço de pré-programação de IC com arquivo em formato HEX,ELF e BIN.
● Dispositivo de teste de função PCBA do aquecedor de média frequência personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos

Procedimento de produção de PCBA

1.Impressão automática de pasta de solda
2.impressão com pasta de solda feita
3.Escolha e local SMT
4.Escolha e colocação SMT concluídas
5.pronto para soldagem por refluxo
6.solda por refluxo feita
7.pronto para AOI
8.Processo de inspeção AOI
9.Posicionamento do componente THT
10.processo de soldagem por onda
11.Montagem THT concluída
12.Inspeção AOI para montagem THT
13.Programação IC
14.teste de funcionamento
15.Verificação e reparo de controle de qualidade
16.Processo de revestimento isolante PCBA
17.Embalagem ESD
18.Pronto para envio

Embalagem

Para PCBA

Para produto acabado
