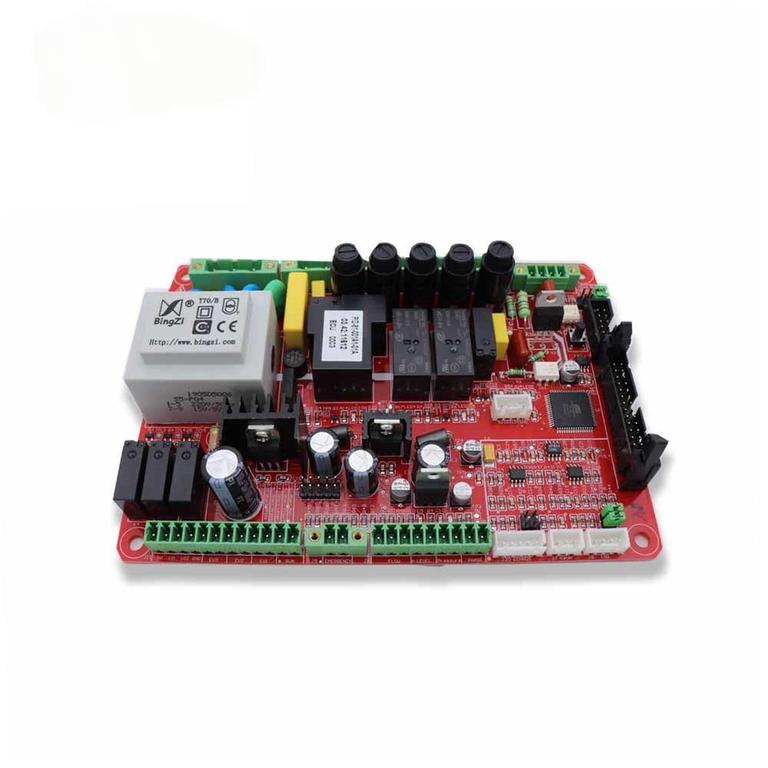

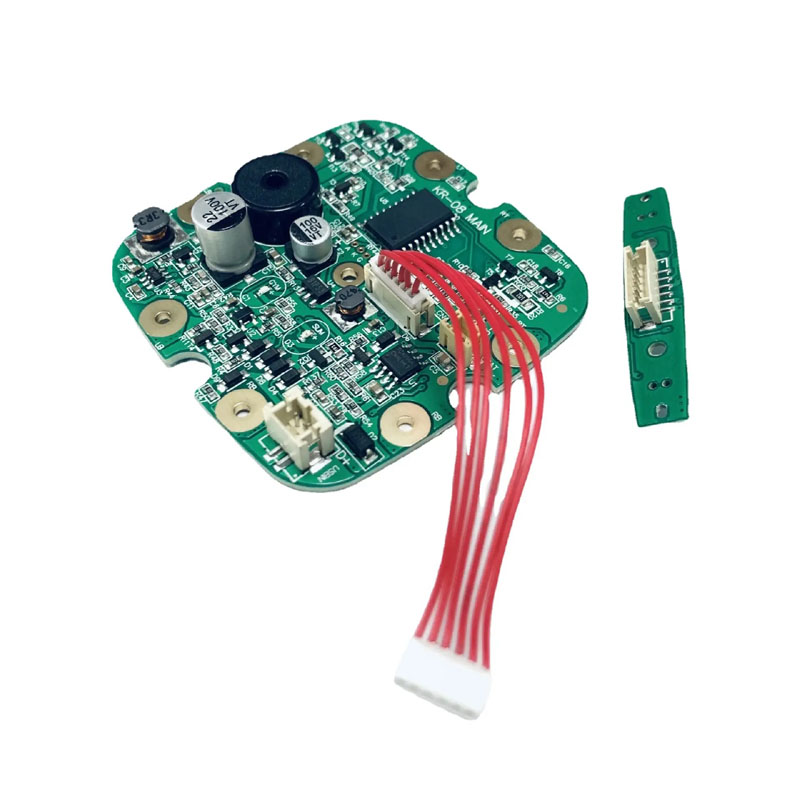

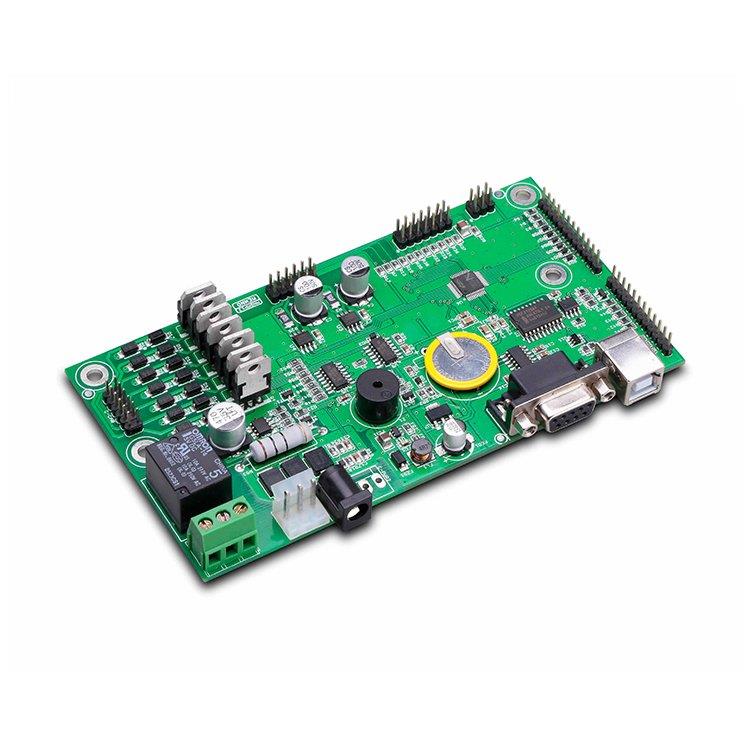

Controlador de motor inteligente PCBA

Descrição do produto

O que é a placa PCBA do controlador de motor inteligente?

A Unixplore Electronics tem orgulho de oferecer a você PCBA de controlador de motor inteligente. Nosso objetivo é garantir que nossos clientes tenham pleno conhecimento de nossos produtos e de suas funcionalidades e recursos. Sinceramente, convidamos clientes novos e antigos a cooperar conosco e avançarmos juntos em direção a um futuro próspero.

Controlador de motor inteligente PCBA(Montagem da placa de circuito impresso)refere-se à montagem da placa de circuito impresso, que é o processo de soldagem de componentes eletrônicos à placa de circuito impresso. A montagem concluída é chamada PCBA. Em particular, controlador de motor inteligente PCBA refere-se ao conjunto de placa de circuito impresso usado em controladores de motor inteligentes, que integra muitas tecnologias de ponta, incluindo controle de motor, carregamento e proteção de bateria, sensores, multitoque e interfaces de usuário avançadas.

Como parte central do controlador de motor inteligente, o controlador de motor inteligente PCBA controla vários tipos de motores, como motores BLDC (corrente contínua sem escova), motores de passo, etc., por meio de algoritmos precisos para obter uma operação inteligente e eficiente dos motores. Ao mesmo tempo, também possui proteção de energia e bateria, uso flexível de vários sensores, matriz de pontos LED, tubo digital, display LCD colorido de cristal líquido, controle de toque e outras funções.

O controlador inteligente de motor PCBA tem uma ampla gama de aplicações, especialmente adequado paraaparelhos de saúde, utensílios de cozinha, ferramentas elétricas, ferramentas de jardime outros campos. Suas capacidades de design e fabricação refletem a força técnica e o espírito inovador da empresa e podem ser personalizadas de acordo com as necessidades do cliente para fornecer aos clientes componentes-chave e soluções gerais.

Unixplore fornece serviço completo e pronto para uso para seu projeto EMS. Não hesite em contactar-nos para a sua construção de placa, podemos fazer um orçamento em 24 horas após recebermos o seuArquivo GerbereLista de listas técnicas!

Fabricação de PCBA de controlador de motor inteligente

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e DIP, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente	0201(Métrica 01005)
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço EMS de valor agregado Unixplore

● Serviço de pré-programação de IC com arquivo em formato HEX,ELF e BIN.
● dispositivo de teste de função PCBA do controlador de motor inteligente personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos

Procedimento de produção de PCBA

1.Impressão automática de pasta de solda
2.impressão com pasta de solda feita
3.Escolha e local SMT
4.Escolha e colocação SMT concluídas
5.pronto para soldagem por refluxo
6.solda por refluxo feita
7.pronto para AOI
8.Processo de inspeção AOI
9.Posicionamento do componente THT
10.processo de soldagem por onda
11.Montagem THT concluída
12.Inspeção AOI para montagem THT
13.Programação IC
14.teste de funcionamento
15.Verificação e reparo de controle de qualidade
16.Processo de revestimento isolante PCBA
17.Embalagem ESD
18.Pronto para envio

Embalagem

Para PCBA

Para produto acabado
