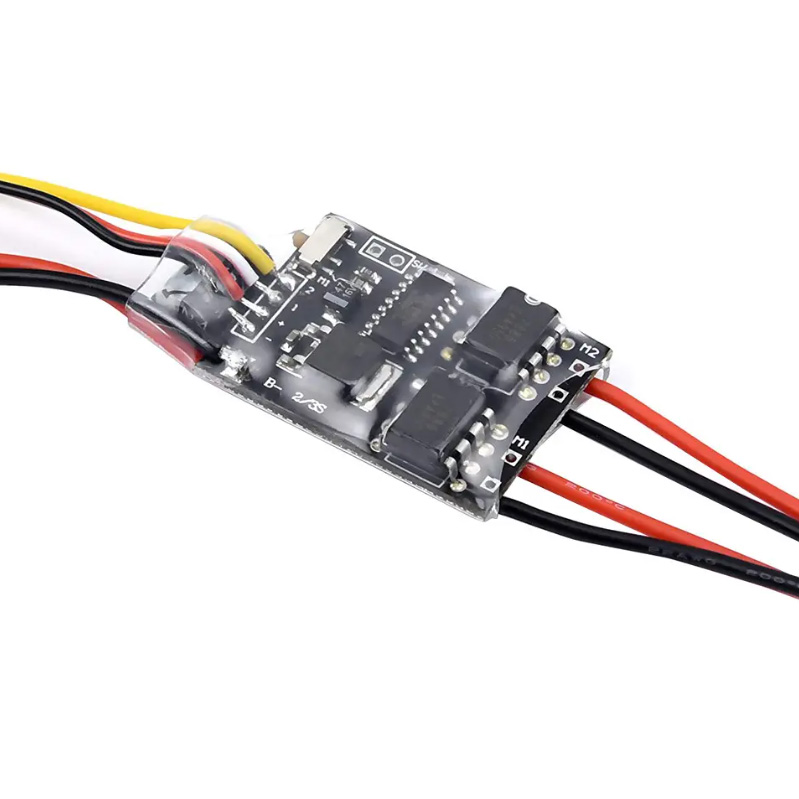

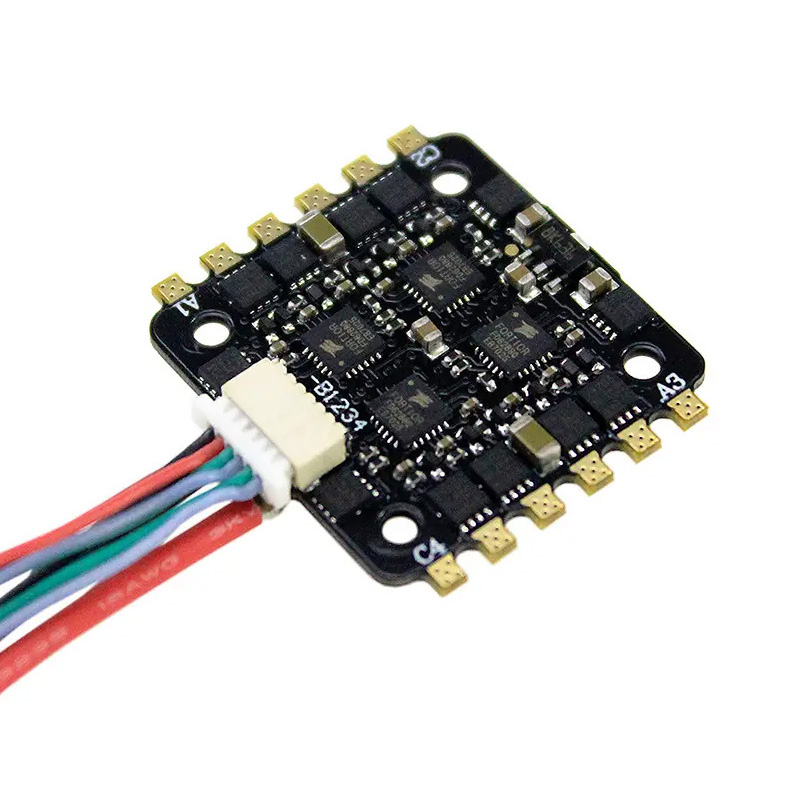

Iluminação de aeronaves PCBA

Desde luzes de navegação até luzes de pouso, todo PCBA aerotransportado deve operar perfeitamente sob gradientes térmicos extremos, vibração intensa e restrições rigorosas de EMI. Com 20 anos de experiência prática em eletrônica aeroespacial e análise de falhas, a Unixplore Electronics codificou as práticas de design específicas que separam conjuntos dignos de voo de hardware aterrado em cada projeto que entregamos.

Esta página cobre seleção de materiais, gerenciamento térmico, topologia de circuito, requisitos de certificação e parâmetros validados em campo para PCBA de iluminação de aeronaves.

O que é PCBA de iluminação de aeronaves?

Iluminação de aeronaves PCBA (conjunto de placa de circuito impresso) é a unidade central de controle e acionamento de energia para sistemas de iluminação interna e externa de aeronaves. Ele deve fornecer regulação de energia estável e lógica de controle para luzes de navegação, luzes estroboscópicas anticolisão, luzes de pouso e iluminação ambiente de cabine em altitudes de até 55.000 pés, temperaturas variando de -55°C a +85°C e sob perfis de vibração de alta intensidade.

Ao contrário dos PCBs de iluminação de nível comercial, o PCBA de iluminação de nível de aviação exige gerenciamento térmico superior, correspondência precisa de CTE e total conformidade com os testes ambientais e EMI DO-160.

Por que Unixplore Eletrônica?

• 20 anos de herança em análise de falhas – Nossas regras de projeto são derivadas de análises post-mortem de conjuntos de iluminação da Airbus e da Boeing. Evitamos sistematicamente os cinco principais modos de falha, incluindo fadiga da junta de solda, quebra do MOSFET e travamento do microcontrolador.

• Fabricação completa de ponta a ponta - A Unixplore Electronics fornece uma solução vertical completa: layout de PCB, fornecimento de componentes, montagem SMT/DIP, testes funcionais e revestimento isolante. Nossas instalações com mais de 3.000 m² oferecem uma capacidade mensal de 150.000 montagens acabadas.

• Certificação de nível aeroespacial - Nossa fábrica tem certificação ISO9001:2015. Toda a produção segue estritamente os padrões IPC-6012 Classe 3/Aeroespacial e IPC-610E , garantindo que cada PCBA atenda à qualidade pronta para instalação.

• Capacidade de co-projeto de hardware e software - Aproveitando ferramentas EDA integradas, garantimos uma integração mecânico-elétrica perfeita, minimizando a interferência entre o PCBA e os alojamentos estruturais para uma entrega "certa na primeira vez".

Tipos de sistemas de iluminação de aeronaves

A iluminação de aeronaves se enquadra em categorias distintas, cada uma com requisitos exclusivos de PCBA:

Especificações Técnicas Principais

Requisitos Ambientais

Especificações de entrada de energia (conforme MIL-STD-704)

Seleção de materiais para iluminação de aeronaves PCBA

Material do núcleo: FR4, MCPCB ou composto de carbono?

O padrão FR4 raramente é aceitável para iluminação de aeronaves devido à baixa condutividade térmica e incompatibilidade de CTE com componentes de LED.

Recomendação Unixplore para iluminação externa: Use MCPCB de cobre ou núcleo de tecido de carbono. A combinação de CTE com pacotes de LED cerâmicos (6-7 ppm/°C) reduz significativamente a tensão de cisalhamento da junta de solda durante o ciclo térmico de -55°C a +85°C.

Seleção de peso de cobre

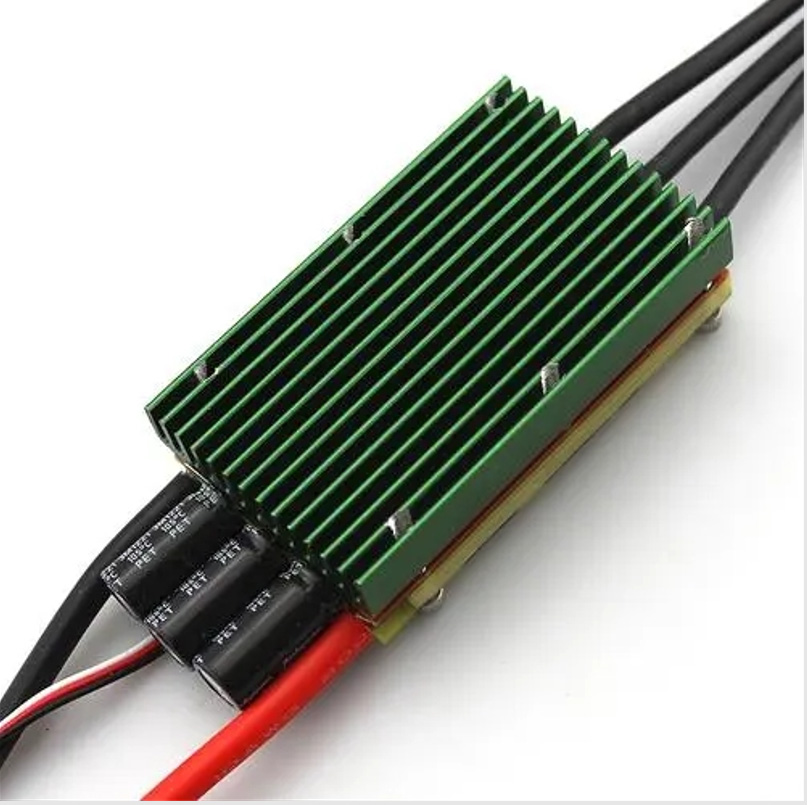

Gerenciamento térmico para LED PCBA de aeronaves de alta potência

Os MCPCBs oferecem aproximadamente 10 vezes a condutividade térmica do padrão FR-4, traduzindo-se em melhor dissipação de calor, maior emissão de lúmen e maior vida útil do LED.

Regra prática: para cada redução de 10°C na temperatura da junção do LED, a vida útil do componente dobra.

Especificações da camada dielétrica

Estratégia de via térmica para painéis de LED

Para cada LED de alta potência no PCBA:

• Mínimo de 9 vias térmicas (0,3 mm de diâmetro) por bloco de LED

• Vias preenchidas e tampadas necessárias para soldabilidade

• Via espaçamento: padrão de grade de 1,0 mm a 1,2 mm

• Tolerância a vazios: menos de 25% da área da almofada visível na inspeção por raios X

Topologia de circuito e arquitetura de controle

Controle de iluminação externa

A iluminação externa de aeronaves modernas usa drivers de LED programáveis ​​com controle de canal independente.

Arquitetura recomendada:

1. IC de driver de LED I²C com memória de sequência programável

2. Estágio MOSFET externo para strings de LED de alta corrente

3. Suporte de redundância FMU através de barramentos I²C separados

Benefícios dos drivers programáveis:

• As sequências de iluminação são executadas de forma autônoma após a programação

• Nenhuma intervenção da FMU é necessária para padrões normais de piscada

• Degradação graciosa se uma UMF falhar

Iluminação interna da cabine

Os sistemas de iluminação LED para cabines de aeronaves normalmente empregam pares de microcontroladores LED endereçáveis ​​individualmente.

O PCBA flexível é frequentemente usado para iluminação de cabine em conformidade com as superfícies curvas da fuselagem.

Equipamento de teste integrado (BITE)

Os PCBAs de iluminação de aeronaves devem incluir recursos de autodiagnóstico.

Parâmetros monitorados:

• Tensão e frequência de entrada

• Temperatura

• Status da lâmpada/LED

• Tensão e corrente de saída

Resposta de mordida:

• Registrar falha na memória não volátil

• Opcional: falha de sinal via saída discreta

• Continue a operação se for seguro (degradação suave)

EMI e proteção contra raios

Proteção contra raios (luzes externas montadas na asa/traseira)

Técnicas de mitigação de EMI

Certificação e Conformidade

Padrões principais para PCBA de iluminação de aeronaves

Requisitos de teste de qualificação

Perguntas frequentes sobre PCBA de iluminação de aeronaves

Q1: Qual é a diferença entre PCBA com núcleo de alumínio e núcleo de cobre para iluminação externa de aeronaves?

A escolha entre PCBA com núcleo de alumínio e núcleo de cobre impacta diretamente o desempenho térmico, o peso e a confiabilidade na iluminação externa de aeronaves.

MCPCB de alumínio:

• Condutividade térmica: 138-238 W/m·K

• Densidade: 2,70 g/cm³ (leve)

• CTE: 23-25 ​​ppm/°C

• Custo: 30-50% menor que o cobre

MCPCB de cobre:

• Condutividade térmica: 390-401 W/m·K (aproximadamente o dobro do alumínio)

• Densidade: 8,96 g/cm³ (3,3x mais pesado)

• CTE: 16-17 ppm/°C (melhor correspondência com componentes de LED a 6-7 ppm/°C)

• Superior para densidade de potência extrema (>2 W/cm²)

Matriz de decisão para aplicações em aeronaves:

Para ambientes extremos: As PCBs com núcleo de tecido de carbono oferecem condutividade térmica XY de 175-300 W/m·K com CTE de apenas 4-6,5 ppm/°C, correspondendo perfeitamente aos pacotes de LED cerâmicos. Isto minimiza o estresse térmico durante ciclos rápidos de temperatura de -55°C a +85°C.

P2: Como projetar para a alimentação CA de 400 Hz encontrada nos sistemas de iluminação de cabine de aeronaves?

A iluminação da cabine de aeronaves geralmente usa 115 Vca a 400 Hz, e não os 50/60 Hz encontrados em edifícios. Isso cria requisitos de design exclusivos.

O desafio de design de 400 Hz: Fontes de alimentação padrão projetadas para 50/60 Hz superaquecerão ou falharão em 400 Hz devido a perdas no núcleo de transformadores e componentes magnéticos.

Adaptações de design de PCBA necessárias:

Lista de verificação de projeto para PCBA de 400 Hz:

1. Verifique as classificações de frequência dos componentes – Transformadores e indutores devem especificar operação em 400 Hz

2. Meça a corrente de inrush – sistemas de 400 Hz geralmente têm inrush maior do que projetos de 50/60 Hz

3. Teste com energia de nível aeronáutico – Use uma fonte de 400 Hz, não uma fonte de bancada

4. Verifique a sincronização – Muitos sistemas exigem dimerização com bloqueio de frequência

Q3: Quais são os modos de falha mais comuns no PCBA de iluminação de aeronaves e como posso evitá-los?

Com base na análise de falhas de campo dos conjuntos de iluminação da Airbus e da Boeing, esses cinco modos de falha dominam.

Modo de Falha 1: Falha do transformador (circuito de ignição/partida)

Prevenção:

• Especifique transformadores com margem térmica adequada

• Certifique-se de que o material de envasamento possa suportar -55°C a +125°C

• Teste a tensão secundária adequada sob carga

Modo de falha 2: quebra do MOSFET em circuitos de comutação

Prevenção:

• Use MOSFETs classificados para pelo menos duas vezes a tensão operacional

• Adicione resistores de porta (10Ω a 100Ω) para limitar a corrente

• Incluir circuitos de amortecimento em nós de comutação

• Redução da temperatura (use peças com classificação de junção de 150°C)

Modo de Falha 3: Falha de indutor em circuitos ressonantes

Prevenção:

• Especifique indutores com isolamento classe UL

• Certifique-se de que a classificação de corrente exceda a corrente operacional de pico

• Adicione fusível térmico em série para circuitos críticos

Modo de falha 4: reinicialização ou travamento do microcontrolador

Prevenção:

• Use IC supervisor de tensão dedicado (não reinicialização RC)

• Verifique se o tempo de redefinição atende aos requisitos da folha de dados

• Adicione um temporizador de watchdog para recuperação de quedas de energia

Modo de falha 5: Fadiga da junta de solda devido ao ciclo térmico

Prevenção via design PCBA:

• Use materiais compatíveis com CTE - O núcleo de cobre (16-17 ppm/°C) é melhor que o alumínio (23-25 ​​ppm/°C) quando combinado com LEDs cerâmicos (6-7 ppm/°C)

• Adicione adesivo - Em componentes grandes, aplique adesivo epóxi ou silicone

• Otimize a geometria da almofada – Use almofadas em formato de gota e anéis anulares maiores em componentes de furo passante

• Considere envasamento - Para montagens externas, o composto de envasamento amortece o estresse termomecânico

Teste abrangente: Antes da aprovação do voo, o PCBA deve passar pelo ciclo térmico DO-160:

• Mínimo de 500 ciclos para interior

• Mais de 1.000 ciclos para exteriores

• Faixa de temperatura correspondente ao local de instalação real

Resumo: Lista de verificação de projeto de PCBA de iluminação de aeronaves

Um PCBA de iluminação de aeronave adequadamente projetado opera continuamente por mais de 50.000 horas de voo sem acesso para manutenção. A combinação de gerenciamento térmico MCPCB, drivers de LED programáveis ​​e testes de qualificação DO-160 fornecem a confiabilidade que a aviação exige.

Comece seu projeto de iluminação de aeronaves hoje

A Unixplore Electronics está comprometida em fornecer soluções PCBA de iluminação de aeronaves prontas para voo e validadas pelo DO-160 para OEMs aeroespaciais e integradores de sistemas em todo o mundo. Desde a entrada do projeto até a montagem final, garantimos que cada placa ofereça mais de 50.000 horas de voo de operação contínua sem manutenção.

Entre em contato conosco para obter uma ficha técnica ou um orçamento personalizado. Nossa equipe de suporte de engenharia está disponível para fornecer consultoria na seleção de materiais e relatórios de simulação térmica para sua aplicação específica.
