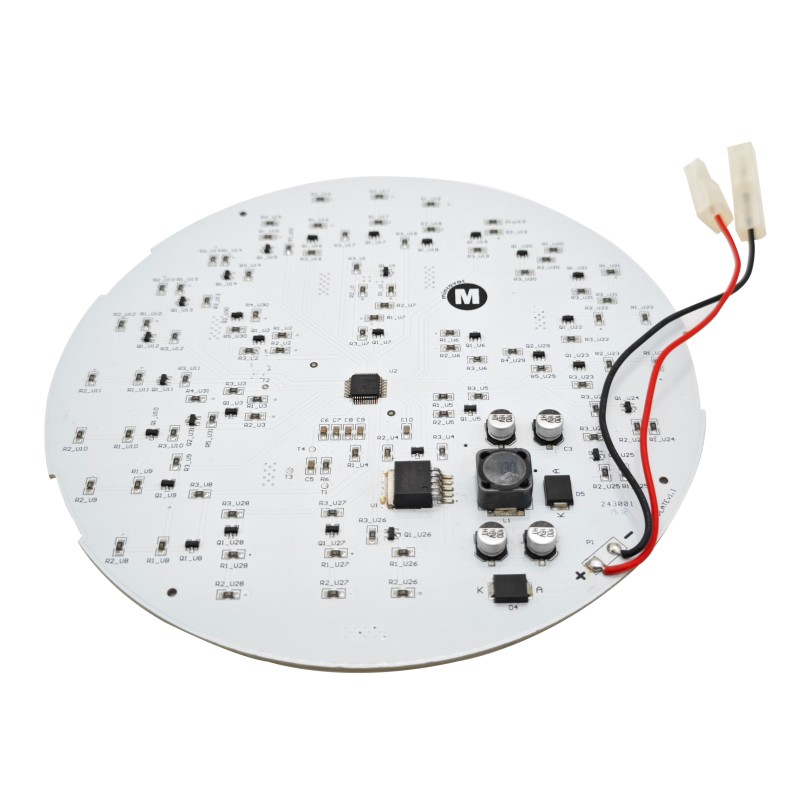

Plafon PCBA

Com 20 anos de experiência em eletrônicos de consumo e fabricação de PCB, revisei milhares de conjuntos de luminárias de teto. Este guia cobre a seleção de materiais, gerenciamento térmico, topologias de driver e requisitos de conformidade específicos para projeto de PCBA de luminárias de teto.

O que uma luz de teto PCBA deve fazer

Uma luz de teto PCBA (conjunto de placa de circuito impresso) controla e alimenta a fonte de luz LED. Ao contrário de um PCB simples, um PCBA inclui todos os componentes soldados na placa – LEDs, drivers, resistores, capacitores e conectores.

Funções primárias de uma luz de teto PCBUM:

- Conversão AC para DC (se driver integrado):Converte 110-277 V CA em CC de baixa tensão para LEDs

- Regulamentação atual constante:Mantém a corrente do LED estável apesar das flutuações de tensão de entrada

- Gerenciamento térmico:Conduz o calor para longe das junções de LED para evitar falhas prematuras

- Controle de escurecimento (opcional):Interfaces com dimmers de parede (0-10V, TRIAC ou PWM)

Diferença do PCB simples:Uma placa de circuito impresso simples possui traços e almofadas de cobre, mas nenhum componente. Um PCBA está totalmente montado e pronto para ser instalado na luminária.

Especificações Técnicas Principais

Parâmetros de potência de entrada

Requisitos de fator de potência e THD de acordo com os padrões Energy Star e DLC.

Especificações de saída de LED

Especificações Físicas

Seleção de material de PCB: FR4 vs. Alumínio MCPCB

A escolha entre FR4 e MCPCB de alumínio (Metal Core PCB) é a decisão mais importante no design de PCBA de luminárias de teto.

Tabela de comparação

Matriz de Decisão

Regra prática:Para luminárias de teto acima de 15W, use MCPCB de alumínio. O FR4 causará falha prematura do LED devido ao acúmulo de calor.

Topologia de driver para luminária de teto PCBA

Os PCBAs de luz de teto usam duas arquiteturas de driver principais: integrada (componentes na mesma placa) ou remota (placa de driver separada).

Driver integrado vs. driver remoto

Corrente Constante vs. Tensão Constante

Recomendação para luz de teto PCBUM:Use topologia de driver de corrente constante para projetos integrados. Ele fornece corrente de LED estável sem resistores adicionais.

Gerenciamento térmico para luminária de teto PCBA

O calor é o principal inimigo da vida útil do LED. Para cada redução de 10°C na temperatura da junção do LED, a vida útil dobra.

Projeto de caminho térmico

O caminho térmico para uma luminária de teto PCBA segue esta sequência:

Junção de LED → almofada térmica de LED → cobre PCBA → camada dielétrica (MCPCB) → base de alumínio → caixa do acessório → ar ambiente

Elo mais fraco:A camada dielétrica (isolamento entre o circuito de cobre e a base de alumínio). O dielétrico padrão tem condutividade de 1-3 W/m·K. O dielétrico premium atinge 5-9 W/m·K.

Regras de design de almofada de LED

Verificação Térmica

Teste de produção:Após a montagem, ligue a luminária de teto na potência máxima por 1 hora. Meça a temperatura nas almofadas de LED usando uma câmera infravermelha.

Regras de layout de PCB para luz de teto PCBA

Regra 1: Colocação Simétrica do LED

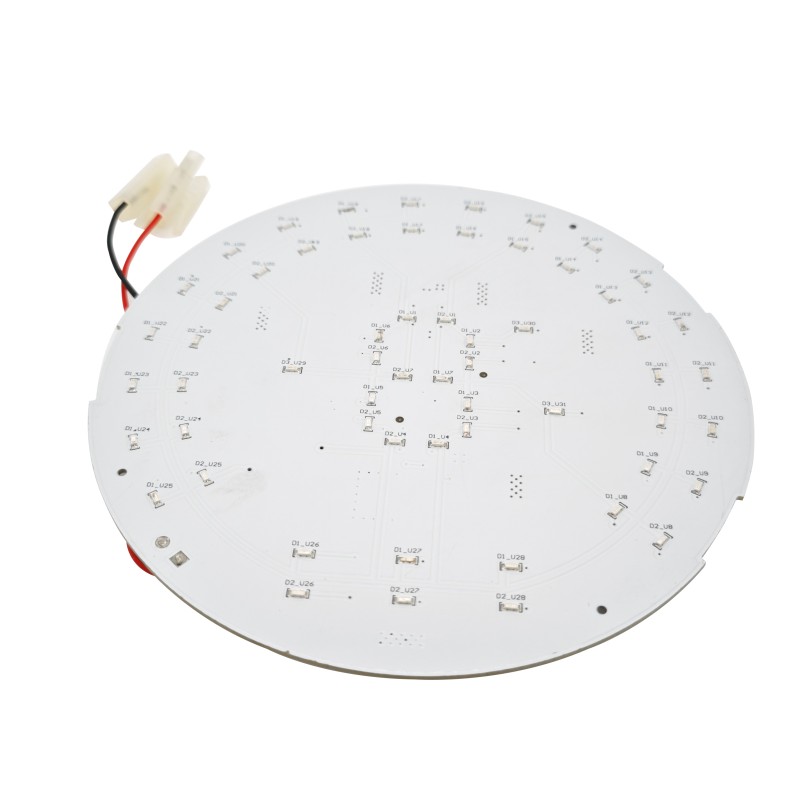

Coloque os LEDs uniformemente no PCBA para evitar pontos quentes e garantir uma distribuição uniforme da luz. Para luminárias de teto redondas:

- Organizar LEDs em círculos concêntricos

- Espaçamento igual entre LEDs adjacentes

- Mantenha uma distância consistente da borda da placa

Regra 2: Traços Curtos de Alta Corrente

Os traços de alta corrente (alimentação do LED e terra) devem ser tão curtos e largos quanto possível. Calcule a largura necessária:

Para 2 onças de cobre, aumento de temperatura de 20°C:

- Largura (mils) = Corrente (Amperes) × 35

Exemplo: traço de 300 mA (0,3 A) → 0,3 × 35 = 10,5 mils (0,27 mm) mínimo

Adicione margem de segurança de 50%:Use 16 mils (0,4 mm) para traços de 300 mA.

Regra 3: Seções AC e DC separadas

Se o PCBA incluir um conversor AC-DC integrado:

- Mantenha a entrada AC (alta tensão) em uma das bordas da placa

- Mantenha uma distância de fuga de 3 mm entre os traços CA e CC de baixa tensão

- Use um slot físico ou fosso na PCB se o espaço for apertado

Regra 4: Cobre derramado para solo

Use um revestimento de cobre sólido na camada superior (para MCPCB, a camada do circuito) para retornos de LED. Isso reduz a queda de tensão e melhora a propagação do calor.

Regra 5: Distribuição de energia em cadeia

Para luzes de teto mais longas (lineares ou retangulares), direcione os traços de energia como um barramento central em vez de alimentar LEDs a partir do final da sequência anterior.

Exemplo de layout de PCBA de luz de teto (redondo)

Uma típica luminária de teto redonda PCBA (150 mm de diâmetro, 36 LEDs) tem esta pilha de camadas:

Considerações sobre cintilação e escurecimento

Causas de cintilação

A cintilação do LED ocorre quando a corrente de saída do driver apresenta ondulação significativa. Causas comuns:

- Capacitância de saída insuficienteno motorista

- Má compatibilidade do dimmer TRIAC(dimmers de ponta com cargas capacitivas)

- Escurecimento PWM de baixa frequência(<1kHz)

Métricas de oscilação

Técnicas de redução de cintilação

Conformidade e Certificação

Certificações exigidas por mercado

Testes de conformidade comuns

Perguntas frequentes sobre PCBA sobre luz de teto

Q1: Posso usar a mesma luz de teto PCBA para aplicações comerciais de 120 V e 277 V?

UM:Não, não sem um driver de entrada universal. Aqui está o detalhamento técnico:

Um PCBA projetado especificamente para 120 V CA usa componentes classificados para tensão de barramento de aproximadamente 200 V CC (após retificação). Em 277 Vca, o barramento CC retificado é de aproximadamente 390V CC. Isso excede a classificação de tensão de capacitores, MOSFETs e diodos com classificação padrão de 120 V.

Requisitos de redução de tensão dos componentes:

Se você precisar de um único PCBA para ambas as tensões:

- Especifique umdriver de entrada universalclassificado como 90-277 Vca

- Use componentes classificados para barramento mínimo de 400 V CC

- Projetar fuga de PCB de 3 mm entre linhas CA e seções de baixa tensão

- Espere um custo de componente 10-20% maior

Alternativa:Crie duas variantes de PCBA – uma para 120 V (custo mais baixo) e outra para 277 V (classificação de tensão mais alta). Isso é comum na fabricação de iluminação comercial.

Q2: Como posso garantir que minha luz de teto PCBA funcione corretamente com um dimmer de parede TRIAC?

UM:A compatibilidade do dimmer TRIAC é um desafio comum para projetistas de PCBA de luminárias de teto. Aqui está a abordagem de engenharia:

O problema:Os dimmers TRIAC foram projetados para lâmpadas incandescentes (cargas resistivas). Os LEDs apresentam uma carga reativa que pode causar falha na ignição do TRIAC, causando cintilação, intermitência ou falha no escurecimento abaixo de 30%.

Solução 1 – Resistor de sangria (passivo):
Adicione um resistor de purga (10-50 kΩ, 1-2W) na entrada CA. Isso consome corrente suficiente (5-15 mA) para manter o TRIAC conduzindo adequadamente durante cada meio ciclo.

Resultado:Melhora o escurecimento de baixo custo (normalmente 10-15% no mínimo). Adiciona 1-2W de perda em espera.

Solução 2 - Circuito de sangria ativo (preferencial):
Um sangrador ativo (controlado por IC) só consome corrente quando o TRIAC falharia. A perda de eficiência é próxima de zero.

Solução 3 - Especifique o IC do driver de dimerização TRIAC:
Muitos CIs de driver de LED comerciais incluem detecção de dimerização TRIAC integrada e controle de sangria. Os exemplos incluem:

- TI LM3447(Driver de LED regulável TRIAC)

- MPSMP4030(Regulador de dimerização TRIAC do lado primário)

Requisito de teste:Valide a compatibilidade de dimerização com pelo menos 5 modelos diferentes de dimmer TRIAC (Lutron, Leviton, Legrand). Os dimmers variam significativamente em seus requisitos de corrente.

Sinal de falha de campo:Se a luz do teto piscar ou piscar quando a intensidade for inferior a 50%, o circuito de purga é inadequado.

Q3: Quais são os problemas de qualidade mais comuns na fabricação de luminárias de teto PCBA?

UM:Com base em milhares de inspeções de produção, esses cinco defeitos são responsáveis ​​por mais de 80% dos problemas de qualidade do PCBA nas luminárias de teto.

Estratégias de prevenção:

Marcação de exclusão LED:

- Use aberturas de estêncil um pouco maiores que as almofadas de LED (proporção de 1:1,1)

- Certifique-se de que o perfil de refluxo tenha um tempo de 60 a 90 segundos acima do liquidus (TAL)

LEDs de polaridade reversa:

- Use LEDs com marcação clara de polaridade (ânodo/cátodo)

- Implementar inspeção óptica automatizada (AOI) com verificação de polaridade

- Execute um teste de polaridade de 100% na sonda voadora ou na cama de pregos

Juntas de solda fria:

- Verifique a temperatura de pico de refluxo (245-260°C para SAC305 sem chumbo)

- Monitore o perfil do forno diariamente com um perfilador (não apenas uma vez por lote)

Pasta térmica insuficiente (MCPCB para dissipador de calor):

- Utilize estêncil ou serigrafia para pasta térmica (não aplicação manual)

Espessura da pasta alvo de 0,3-0,5 mm

- Verifique a cobertura após a montagem (a pasta térmica deve comprimir levemente as bordas)

Lista de verificação de controle de qualidade para inspeção PCBA de luz de teto de entrada:

Lista de verificação de fabricação de luz de teto PCBA
