Com 20 anos em fabricação de eletrônicos e SEO, auditei centenas de montagens de sinalização de saída. Este guia abrange as especificações técnicas, os padrões de conformidade e as métricas de desempenho do mundo real que os gerentes e especificadores de instalações realmente procuram.
O que torna um sinal de saída PCBA diferente?
Ao contrário dos painéis de iluminação padrão, um sinal de saída PCBA deve gerenciar três funções simultâneas:
- Caminhos de poder duplo:Entrada de linha CA (120 V ou 277 V) mais um circuito de carregamento de bateria reserva.
- Comutação de transferência de emergência:Mudança automática para bateria DC em 0,1 segundos após perda de energia.
- Gerenciamento de cadeia de LED:Controle de corrente constante para 6 a 36 LEDs vermelhos ou verdes.
Como os códigos de construção exigem 90 minutos de iluminação durante falhas de energia, o projeto do PCBA deve priorizar a baixa corrente de repouso e o carregamento confiável da bateria.
Especificações Técnicas Principais
Todos os parâmetros listados abaixo atendem ou excedem os padrões UL 924 e NFPA 101. Sempre verifique as certificações com seu fornecedor.
Potência de entrada e saída
ParâmetroValor padrãoConformidadeTensão de entrada (CA)120V / 277V / 347V (50-60Hz)UL 924Tensão do modo de emergência6V a 12V DC (bateria NiCd ou LiFePO4)NFPA 101Potência total de saída2W a 8W (depende da contagem de LED)Energy StarFator de energia (modo CA)≥0,90 em carga totalIEC 61000-3-2Eficiência>82% (conversão AC-DC)Padrões DOE 2021
Especificações de carregamento da bateria
ParâmetroValorNotasTensão de carga (NiCd)7,2V a 8,4V (para pacote nominal de 6V)Temperatura compensadaCorrente de carga50mA a 200mA (corrente constante)Evita superaquecimentoSuporte para tipo de bateriaNiCd, NiMH, LiFePO4Detecção automática em PCB premiumTempo de recarga24 horas (100% da capacidade)Atende aos requisitos ULCorte de bateria baixa5,4V ±0,2VEvita descarga profunda
Ambiental e Físico
ParâmetroClassificaçãoTemperatura de operação0°C a +50°C (interior) / -10°C a +55°C (local úmido)Temperatura de armazenamento-20°C a +60°CPCB Material baseFR4 (Tg 130°C mínimo) ou CEM-1 para versões com custo reduzidoEspessura de cobre1 onça. a 2 onças. (traços de energia primária requerem 2 onças) Classificação de inflamabilidadeUL 94V-0 (marcado na placa)

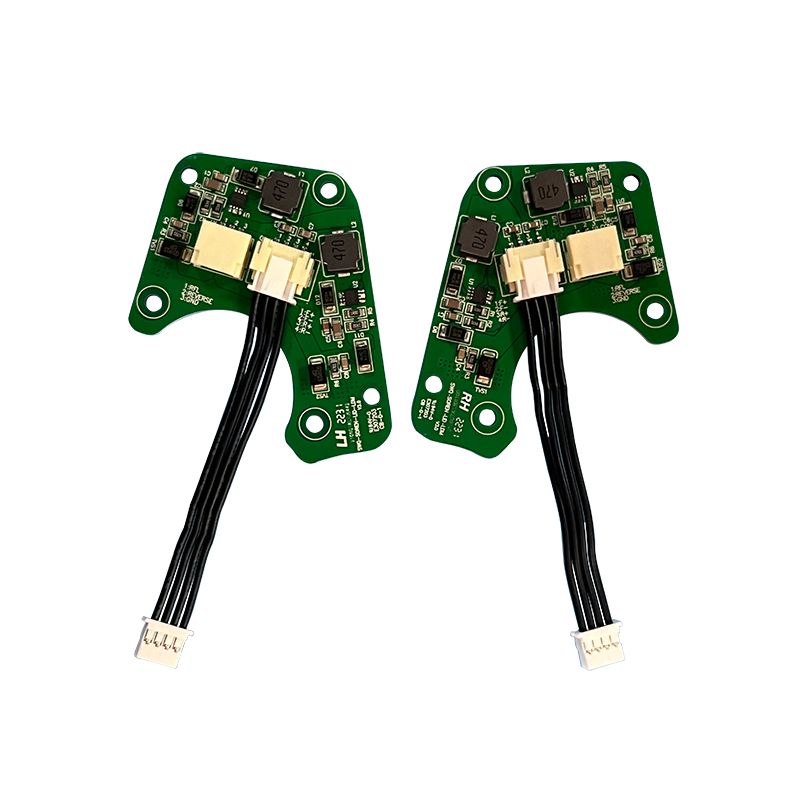

Principais recursos de design de um PCBA compatível com UL 924
Compatível com códigoSinal de saída PCBAnão é opcional. Aqui está o que os inspetores verificam.
1. Transferência Automática de Emergência
- Tempo de transferência:A placa deve mudar de CA para bateria em menos de 0,1 segundos. Qualquer atraso visível ao olho humano falha na inspeção.
- Circuito de teste:Os pontos de teste de botão integrados devem simular falha de energia sem desconectar a rede elétrica CA. Este é um recurso obrigatório da UL 924.
2. Sistema de gerenciamento de bateria (BMS)
- Proteção contra sobrecarga:O PCBA deve parar de carregar quando a tensão da bateria atingir 8,4 V (para pacotes de NiCd de 6 V).
- Proteção contra polaridade reversa:Os diodos na entrada da bateria evitam danos se o instalador conectar a bateria ao contrário. Esta é uma das principais causas de falhas de campo.

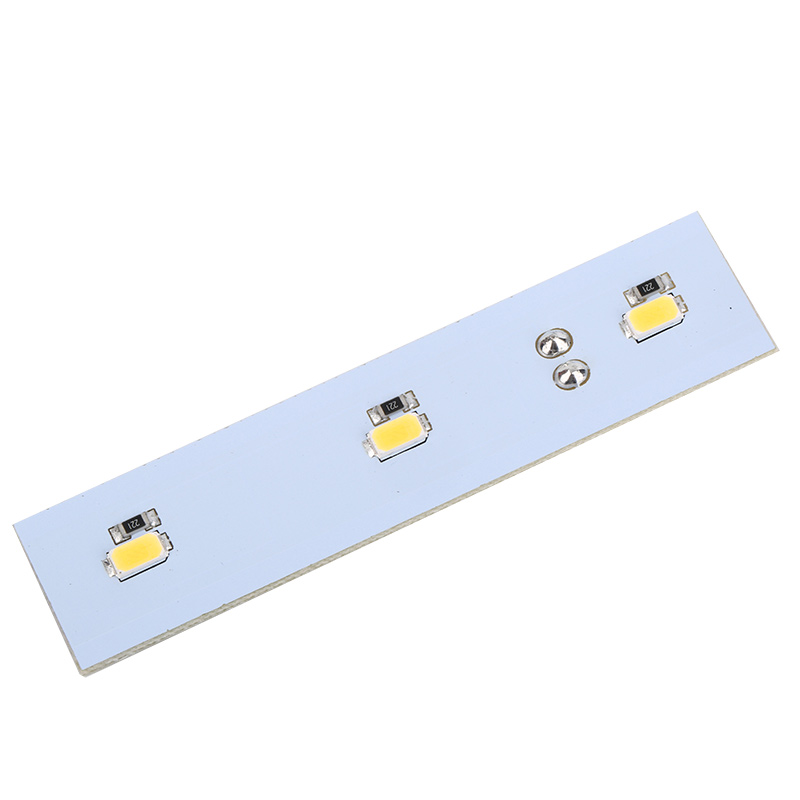

3. Flexibilidade de configuração de LED
A maioria das placas PCBA de sinalização de saída suportam vários arranjos de LED:
- Série de 6 LEDs:Padrão para sinalização de alumínio extrudado (vermelho ou verde).
- Série Paralela + de 12 LEDs:Comum para sinalização frente e verso (montagem em corredor ou teto).
- Matrizes de 18 a 36 LED:Usado para sinais de saída de alto lúmen (mais de 100 candelas).

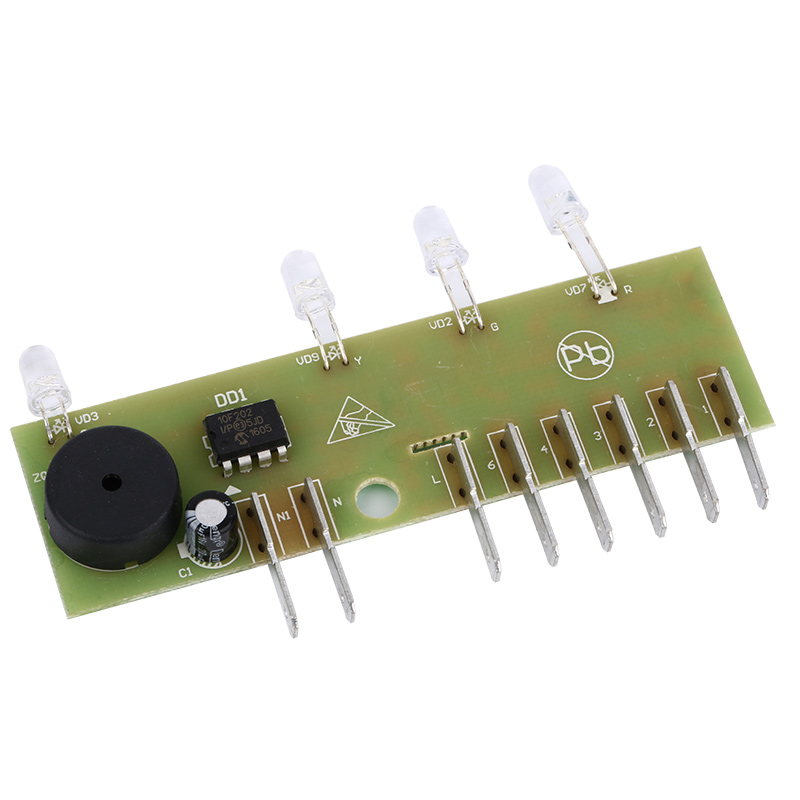

4. Autodiagnóstico (Unidades Avançadas)
PCBAs premium incluem um microcontrolador que:
- Registra a capacidade da bateria a cada 30 dias.
- Pisca um LED de status vermelho/verde para indicar a integridade da bateria.
- Sinaliza um alarme sonoro (opcional) quando a bateria cai abaixo de 80% da capacidade nominal.
Certificações que você deve verificar
Antes de encomendar qualquerSinal de saída PCBA, solicite estes três documentos:
CertificaçãoJurisdiçãoO que verificaUL 924EUAEquipamento de iluminação e energia de emergênciaNFPA 101 (Código de Segurança da Vida)EUADuração da iluminação (90 min) e tempo de transferênciaCSA C22.2 No. 141CanadáEquipamento de iluminação de emergênciaRoHS 3 (2015/863/UE)UESem substâncias perigosas restritas
Aviso:Um PCBA sem uma marca UL visível na camada serigráfica quase certamente não é certificado. Os inspetores de campo podem reprovar todo o seu prédio por isso.
Indicadores de Qualidade de Fabricação
Use esta lista de verificação ao avaliar o desempenho de um fornecedorSinal de saída PCBA.
- Registro de máscara de solda:O desalinhamento não deve exceder 0,005 polegadas. O cobre exposto em linhas de alta tensão representa risco de choque.
- Legibilidade da serigrafia:Todos os designadores de componentes (R1, C2, IC1), marcadores de polaridade e números de arquivo UL devem ser claramente legíveis após a montagem.
- Componentes do furo passante:Os conectores da bateria e as chaves de teste devem ser soldados por onda, e não soldados à mão, para evitar juntas frias.
- Revestimento conformal (opcional):Para locais úmidos (banheiros, saídas externas cobertas), o PCBA precisa de um revestimento isolante de acrílico ou uretano. Procure um acabamento fosco ou brilhante em todos os componentes.
Perguntas frequentes sobre PCBA de sinal de saída
Abaixo estão três perguntas técnicas que recebo frequentemente de engenheiros de instalações e especialistas em compras.
Q1: Posso usar um driver de LED padrão PCBA para meu sinal de saída em vez de um PCBA de sinal de saída dedicado?
UM:Não, e aqui está porque isso é perigoso. Um driver de LED padrão PCBA não possui três circuitos críticos:
1. Troca de bateria reserva:Os drivers padrão não detectam perda de energia CA. Seu sinal de saída ficaria escuro imediatamente durante uma interrupção, violando a NFPA 101, que exige 90 minutos de iluminação.
2. Desconexão de baixa tensão:Sem isso, o PCBA continuará descarregando a bateria abaixo de 5V, destruindo permanentemente as células NiCd ou LiFePO4 em três ciclos.
3. Interface do botão de teste:Os inspetores de construção exigem uma função de teste manual. Os drivers padrão não incluem esse caminho de sinal.
Conclusão:Compre um UL 924 listadoSinal de saída PCBAapenas. A economia de US$ 5 em uma placa genérica custará milhares de dólares em inspeções malsucedidas.
Q2: Meu sinal de saída PCBA esquenta. Os LEDs escurecem após 30 minutos com bateria. O que falhou?
UM:Você tem um problema de degradação da bateria, não um problema de LED. Aqui está a sequência de diagnóstico:
1. Verifique a tensão de carga:Com a alimentação CA aplicada, meça os terminais da bateria. Você deverá ver 7,2 V a 8,4 V (para um pacote NiCd de 6 V). Se a tensão estiver abaixo de 6,5 V, o circuito de carga no PCBA falhou.
2. Teste a capacidade da bateria:Desconecte a bateria e carregue-a com um resistor que consome 200mA. Um pacote NiCd de 6 V saudável deve permanecer acima de 5,4 V por pelo menos 90 minutos.
3. Examinar se há corrosão:As baterias NiCd vazam hidróxido de potássio após 3-5 anos. Este resíduo cristalino branco consome vestígios de cobre no PCBA. Se você vir pó branco em qualquer lugar, substitua a bateria e o PCBA imediatamente.
Correção comum:Substitua a bateria a cada 4 anos, mesmo que o sinal funcione. Isto evita a perda de capacidade oculta.
Q3: Como posso verificar se um lote de 500 placas PCBA de sinal de saída é compatível com UL sem testar cada uma delas?
UM:Você conta com três camadas de verificação:
1. Serviço de Acompanhamento UL (FUS):Cada PCBA genuíno listado pela UL vem de uma fábrica que permite auditorias UL não anunciadas. A marca UL na placa deve incluir um número de arquivo (por exemplo, UL E123456). Pesquise esse número no banco de dados Product iQ da UL. Se não aparecer, a marca é falsa.
2. Correspondência de código de data:A serigrafia PCBA deverá ter um código de data (formato YYWW). Certifique-se de que este código de data corresponda ao período de produção do relatório de certificação UL. As tábuas feitas fora dessa janela não são cobertas.
3. Testes Destrutivos Aleatórios:Para cada 500 unidades, sacrifique 2 tábuas. Corte-os e inspecione:
- Classificação correta do fusível (por exemplo, 250V 3A de ação lenta).
- Isolamento adequado do transformador (folga mínima de 0,125 polegadas entre o primário e o secundário).
- Sem substituições de componentes não aprovadas (por exemplo, capacitores de 85°C em vez de 105°C).
Dica profissional:Solicite o "Aviso de Autorização UL" ao seu fornecedor antes de pagar pedidos grandes.
Resumo: Selecionando o sinal de saída correto PCBA
Uma qualidadeSinal de saída PCBAé definido por três características não negociáveis:
1. Listagem UL 924com um número de arquivo verificável.
2. Transferência automática em menos de 0,1 segundoscom desconexão adequada de baixa tensão.
3. Circuito de carregamento da bateriaprojetado para química NiCd, NiMH ou LiFePO4.
Para gerentes de instalações, priorize quadros com autodiagnóstico. Para OEMs, sempre especifique 2 onças de cobre em linhas de energia e laminados UL 94V-0. A documentação de fabricação verificada e a certificação de terceiros continuam sendo o único caminho confiável para a conformidade com o código e a segurança dos ocupantes.
