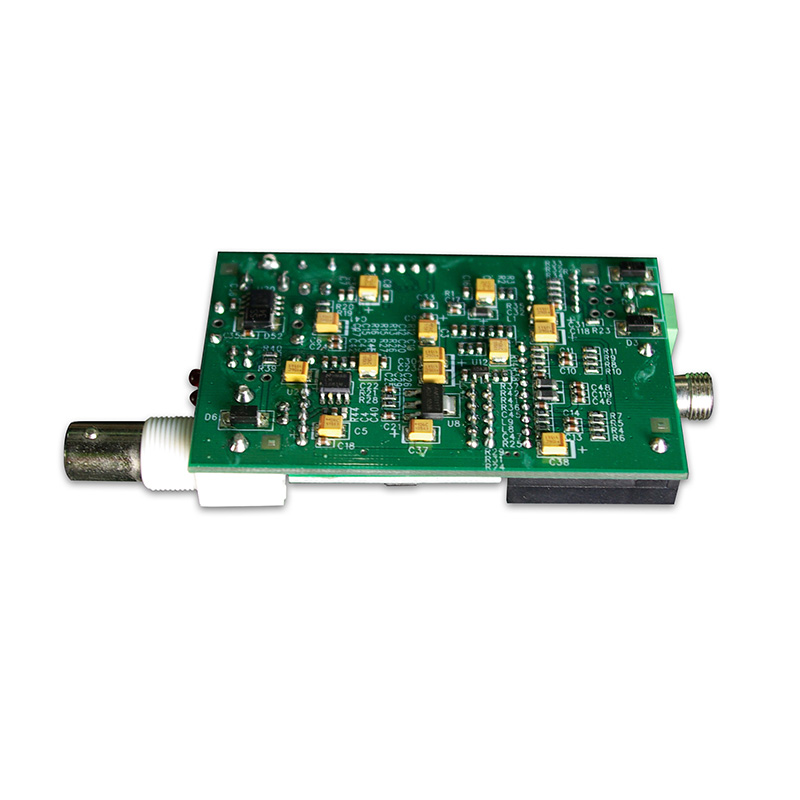

Driver de LED PCBA

Este guia detalha as especificações técnicas, padrões de fabricação e requisitos específicos da aplicação que você precisa conhecer.

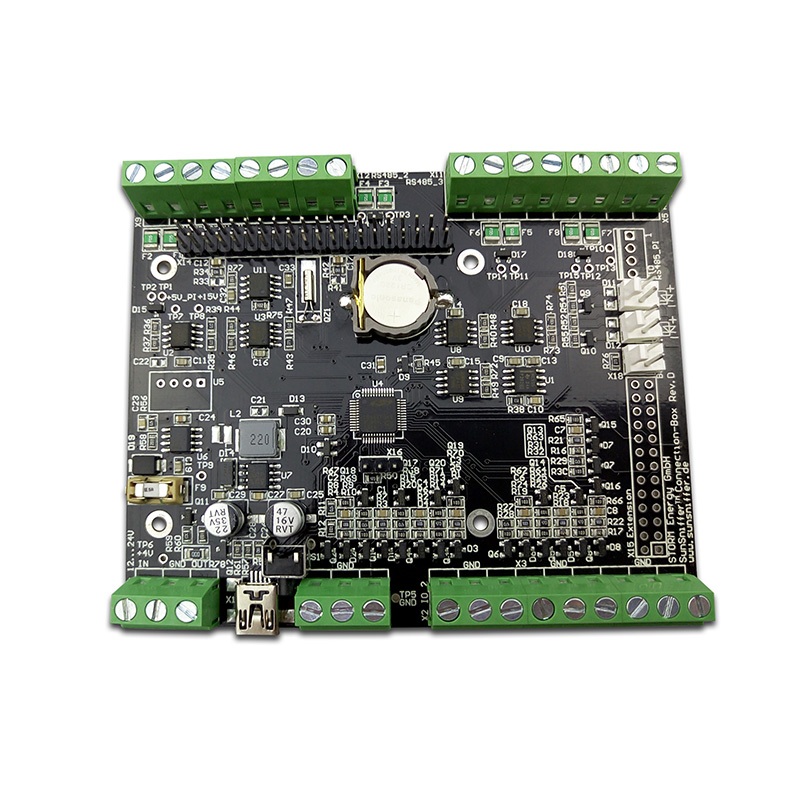

O que é um PCBA de driver de LED?

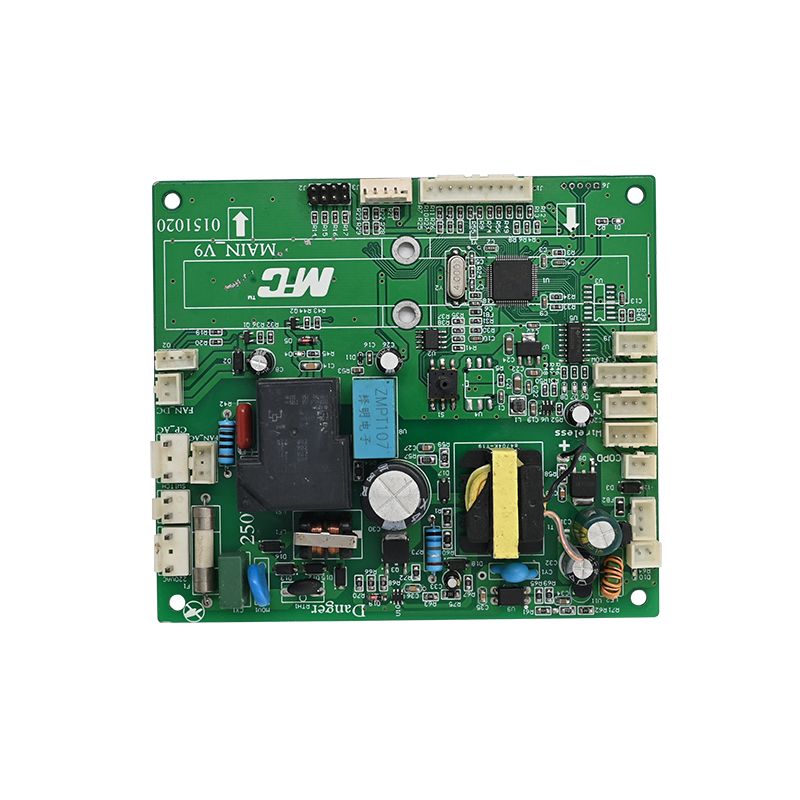

Um driver de LED PCBA é a placa completa montada que regula a energia de uma fonte de luz LED. Ao contrário dos PCBs padrão, esses conjuntos integram componentes específicos:

- CIs de driver:Reguladores de corrente constante ou tensão constante (por exemplo, ON Semiconductor, TI, Nexperia).

- Transformadores/Indutores:Para topologias de conversão de energia como Flyback ou Boost.

- Dissipadores de calor e vias térmicas:Para gerenciar a temperatura de junção de peças críticas.

- Conectores:Para controle de dimerização (0-10V, PWM) e entrada AC/DC.

Como os LEDs exigem controle rigoroso de corrente para evitar fuga térmica, oPCBAo projeto deve priorizar o isolamento elétrico e a dissipação de calor.

Principais parâmetros técnicos (insights da folha de dados)

Para garantir que sua montagem atenda aos padrões da indústria, você deve verificar esses parâmetros com o fabricante. Com base nos padrões atuais de IPC e componentes, aqui estão as métricas críticas.

Especificações Gerais

Desempenho elétrico e térmico

Nota sobre fator de forma:Os designs compactos modernos utilizam pacotes DFN (2x2mm) para economizar até 90% do espaço da placa em comparação com os pacotes SOT223 legados.

Projeto e montagem: 4 principais pontos de foco de engenharia

Para conhecerCOMERpadrões, contamos com notas de fabricação verificáveis ​​e dados de engenharia do mundo real.

1. Estratégia de Gestão Térmica

O calor é inimigo dos capacitores eletrolíticos e das matrizes de LED.

- Por meio de posicionamento:Use matrizes de vias térmicas sob a almofada IC para transferir calor para o plano de aterramento de cobre.

- Despeje cobre:A espessura da camada externa de cobre deve ser2 onças (0,0026 pol.) no mínimopara traços de alta corrente.

- Inspeção:A deformação e torção do PCBA não deve exceder0,0075 pol. por polegadapara garantir o contato do dissipador de calor.

2. Seleção de Componentes para Longevidade

- Classes automotivas:Para iluminação externa, selecioneAEC-Q101motoristas qualificados. Essas peças suportam flancos molháveis ​​laterais (SWF), o que permite a inspeção óptica automatizada (AOI) de juntas de solda – um requisito para fabricação com zero defeitos.

- Capacitores:Use capacitores de corrente de alta ondulação classificados para mínimo de 105°C.

3. Soldabilidade e Inspeção

- Conformidade com AOI:Pacotes sem chumbo (DFN/QFN) sem flancos molháveis ​​lateralmente exigem inspeção por raios X dispendiosa. A tecnologia SWF permite AOI padrão, reduzindo significativamente os custos de montagem.

- Registro de máscara de solda:O registro incorreto deve ser mantido em ±0,004 pol. no máximo para evitar a exposição ao cobre.

4. Segurança elétrica (fluência e folga)

- Para drivers AC-DC (off-line), garanta espaço suficiente entre os traços de alta tensão (rede) e os lados secundários de baixa tensão.

- Classificação de inflamabilidade:Todos os materiais devem atenderUL94V-0. Esta classificação deve ser marcada fisicamente no lado da solda da placa.

Requisitos Específicos da Aplicação

Diferentes setores impõem tensões diferentes ao driver de LED PCBA.

- Faróis automotivos (ADB):Requer drivers de alta corrente (8A+) comConformidade com EMC (CISPR 25 Classe 5). O tamanho da placa costuma ser restrito, necessitando de pilhas de mais de 4 camadas.

- Alto-Baias Industriais:Concentra-se na proteção contra surtos e em amplas faixas de tensão de entrada (90-305 Vca).

- Consumidor (lâmpadas LED):PCBs de alumínio de camada única, geralmente sensíveis ao custo, com drivers lineares.

Perguntas frequentes (FAQ)

Abaixo estão três perguntas técnicas comuns sobreDriver de LED PCBAfornecimento e depuração.

Q1: Por que meu driver PCBA de LED falha após alguns meses, mesmo que os componentes sejam novos?

UM:A causa raiz é quase sempreestresse térmicoousoldagem ruim. Verifique o seguinte:

1. Temperatura de junção:Você mediu o Tc (temperatura do gabinete) do IC do driver? Uma regra prática é que para cada aumento de 10°C acima de 85°C, a vida útil de um capacitor cai pela metade.

2. Fome de Cobre:Muitas falhas ocorrem porque a almofada térmica do IC não está soldada corretamente. Usando oFlancos Molháveis ​​Lateraiso design permite a verificação AOI para garantir que a almofada térmica esteja totalmente conectada.

3. Material Tg:O FR4 padrão (Tg 130°C) pode degradar com o tempo se o driver esquentar. Atualizar paraTg 150°C+ou PCBA com núcleo de alumínio.

Q2: Como verifico a qualidade de um protótipo de driver de LED PCBA antes da produção em massa?

UM:Não confie apenas na inspeção visual. Você precisa de um processo de verificação em três etapas:

1. Teste Elétrico (Sonda Voadora):A verificação 100% da conectividade da rede é obrigatória. Certifique-se de que não haja curtos-circuitos entre redes de alta e baixa tensão.

2. Imagem Térmica:Execute o driver em plena carga por 1 hora. Use uma câmera térmica para verificar se a temperatura da caixa do IC corresponde às especificações da folha de dados.

3. Microseção de junta de solda:Para pacotes DFN, você deve seccionar uma junta de amostra para verificar se há vazios. Os vazios não devem exceder 25% da área total da almofada.

Q3: O que o acabamento superficial "ENIG" faz pelo meu driver de LED e vale a pena o custo extra?

UM:ENIG (Electroless Nickel Immersion Gold) é fundamental para drivers de LED de alta confiabilidade.

- Por que é importante:O HASL (nivelamento de solda com ar quente) padrão deixa superfícies irregulares. Para ICs de driver de LED de passo pequeno (como QFN ou DFN), o nivelamento é necessário para uma soldagem adequada.

- O benefício "Ouro":O ouro protege a camada de níquel da oxidação. Se o níquel oxidar, você terá a síndrome da “almofada preta”, levando a juntas de solda que parecem boas, mas quebram durante o ciclo térmico (comum em iluminação externa).

- Veredicto:Para uso automotivo ou externo, o ENIG não é negociável. Para lâmpadas descartáveis, OSP ou HASL são suficientes.

Resumo

Um robustoDriver de LED PCBAé definido não apenas pelo CI escolhido, mas pelopeso de cobre, térmica via estratégia, eacabamento superficial. Sempre exija conformidade com IPC-6012 Classe 2 ou Classe 3 e priorize flancos molháveis ​​laterais para aplicações automotivas críticas para garantir a verificação AOI.

Ao aderir a esses parâmetros – verificados por meio de nossos 20 anos de testes no setor – você garante uma vida útil do driver que corresponde ao seu conjunto de LED, normalmente mais de 50.000 horas de desempenho L70.
