Como fazer um PCBA de luz de plantio confiável
As luzes de plantio (luminárias LED para horticultura) operam sob condições exigentes: operação diária contínua de 12 a 16 horas, ambientes com alta umidade (60 a 90% UR) e estresse térmico significativo. O PCBA é a espinha dorsal de todo o equipamento – uma falha aqui significa perda de colheita e desperdício de energia.
Com 20 anos de experiência em eletrônica de potência e fabricação de PCBs nos setores industrial e agrícola, analisei centenas de falhas em campos de cultivo de luz. Este guia cobre a seleção de materiais, gerenciamento térmico, projeto de espectro e parâmetros de confiabilidade comprovados para plantio de PCBA leve.

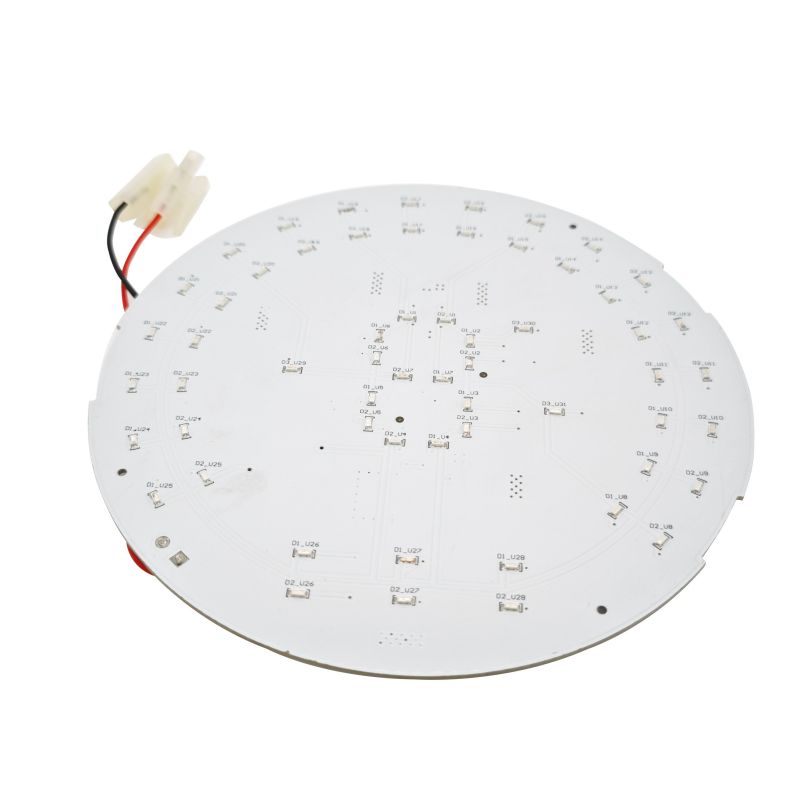

O que um PCBA de luz de plantio deve fazer
Uma luz de plantio PCBA apoia a fotossíntese das plantas por meio de luz artificial. Ao contrário da iluminação padrão, o PCBA hortícola deve fornecer comprimentos de onda específicos (vermelho para floração, azul para crescimento vegetativo) enquanto gerencia operação contínua de alta potência.
Funções essenciais de uma luz de plantio PCBUM:
- Controle de saída espectral:Aciona chips de LED em comprimentos de onda precisos (660nm vermelho, 450nm azul) com desvio ≤±5nm
- Dissipação térmica:Remove o calor das junções de LED para evitar a depreciação prematura do lúmen
- Regulação de energia:Converte entrada CA (85-265 V) ou entrada CC (12-52 V) em corrente constante estável para cadeias de LED
- Proteção ambiental:Resiste à umidade do efeito estufa e às oscilações de temperatura
Diferença principal do LED PCBA padrão:O plantio de PCBAs leves requer maior densidade de potência (40W a 200W+ por placa) e ajuste de espectro específico para diferentes tipos de cultura.
Especificações Técnicas Principais
Requisitos Espectrais por Estágio de Crescimento
Estágio de crescimentoComprimento de onda dominanteVermelho típico:Relação azulAplicaçãoVegetativo (folhas/caules)450nm (azul)3:1 a 4:1Alface, ervas, folhas verdesFloração / Frutificação660nm (vermelho)5:1 a 9:1Tomates, pimentões, cannabisEspectro total400-700nm + brancoVariávelIluminação suplementar de estufa
Com base nos padrões atuais de LED para horticultura e nas especificações do fabricante.
Especificações elétricas e de energia
ParâmetroBaixa potência (casa/faça você mesmo) Potência média (comercial) Alta potência (fazenda vertical) Potência total 10W-40W40W-120W120W-300W + Tensão de entrada 12V-24V DC45-52V DC48V DC ou AC 85-265VLED Corrente por Channel350mA-700mA700mA-1500mA1500mA-2800mACurrent Desvio±5%±2%±1%Eficiência de conversão de energia>85%>90%>93%
Faixas de potência derivadas de especificações PCBA de luz de plantio comercial.
Especificações físicas e térmicas
ParâmetroFR4 PadrãoAlumínio MCPCBCobre MCPCBCondutividade térmica0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KPeso de cobre1 oz1-2 oz2-3 ozContagem de camadas2-4 camadas1-2 camadas1-2 camadasTemperatura máxima de operação130°C (Tg)60°C superfície70°C superfícieAplicação típicaBaixa potência (<30W)A maioria das luzes comerciaisExtremamente alta potência
Baseado em padrões de fabricação de PCB para aplicações hortícolas.
Seleção de materiais de PCB: fundamental para confiabilidade
A escolha do material PCB determina diretamente a vida útil e o desempenho da luz de plantio.
MCPCB de alumínio (mais comum para luzes de plantio)
Os MCPCBs de alumínio representam mais de 80% do plantio comercial de PCBAs leves. Eles oferecem o melhor equilíbrio entre desempenho térmico e custo.
ParâmetroAlumínio padrãoAlumínio de alto desempenhoCondutividade térmica1-3 W/m·K5-9 W/m·KEspessura da camada dielétrica50-100µm75-150µmTensão de ruptura2-3 kV3-5 kVCusto por m² (a granel)~$30~$50
Quando escolher o alumínio:A maioria das luzes de plantio comerciais de 40W a 200W. A PCB de alumínio de 1-3 W/m·K é suficiente para densidades de LED padrão.
FR4 (sensível ao custo ou baixo consumo de energia)
Os PCBAs leves de plantio FR4 são adequados apenas para:
- Luminárias de baixa potência abaixo de 30W
- Projetos com dissipadores de calor externos
- Aplicações de curto prazo ou hobby
Limitação:O FR4 não consegue dissipar o calor de forma eficaz. As temperaturas da junção do LED aumentam 15-25°C acima dos designs MCPCB de alumínio equivalentes.
PCBA cerâmico (premium/alta confiabilidade)
Substratos cerâmicos (alumina ou nitreto de alumínio) eliminam totalmente a camada dielétrica, alcançando condutividade térmica de 20-200+ W/m·K.
Melhor para:Densidade de potência extremamente alta (>3 W/cm²) ou aplicações que exigem confiabilidade absoluta.
Gerenciamento térmico para operação contínua
As luzes de plantio funcionam de 12 a 16 horas diariamente, 365 dias por ano. O gerenciamento térmico é o fator de confiabilidade nº 1.
Otimização do Caminho Térmico
Regra prática:Para cada redução de 10°C na temperatura da junção do LED, a vida útil dobra.
Elemento de projetoRequisitoMétodo de verificaçãoVias térmicas sob as almofadas de LEDMínimo 9 vias (0,3 mm de diâmetro) por LEDInspeção de raios XVia enchimentoPreenchido e tampado com cobre ou epóxiSeção transversalÁrea de cobre para propagação de calor300-500mm² por LED de alta potênciaRevisão do layout do PCBCobertura de solda na almofada térmica80-90% de cobertura (sem grandes vazios)Raio X, vazio <25%Temperatura da superfície (em plena carga)Abaixo de 60°C (área da almofada de LED)Imagem térmica
Material de Interface Térmica (TIM)
Entre o MCPCB e o dissipador de calor do aparelho:
- TIM necessário:Almofada térmica de silicone ou cerâmica (mínimo 3 W/m·K)
- Grossura:0,5 mm a 1,5 mm
- Compressão:20-30% para eliminar lacunas de ar
Peso de cobre para traços atuais
Corrente por traçoPeso mínimo de cobrePeso de cobre recomendado<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz com abertura de solda3A+2 oz com traços paralelos3 oz
Baseado nos padrões atuais de capacidade IPC-2221 para iluminação hortícola.
Projeto de espectro e controle de comprimento de onda
As plantas requerem espectros de luz específicos para diferentes estágios de crescimento. O PCBA deve fornecer esses comprimentos de onda com precisão.
Comprimentos de onda padrão para luzes de plantio
Comprimento de ondaCorFunçãoTipo de chip de LED450-460nmAzul realCrescimento vegetativo, absorção de clorofilaLED azul660-665nmVermelho profundoFloração, frutificação, fotomorfogêneseLED vermelho730-740nmVermelho distanteEfeito Emerson, iniciação de floraçãoLED vermelho distante3000K-5000KBrancoEspectro total, conforto visualLED branco
Recomendações de proporção vermelho:azul
Tipo de planta Proporção vermelha: azul recomendada Notas Verduras folhosas (alface, espinafre) 3: 1 a 4: 1 Azul mais alto para crescimento compacto Plantas frutíferas (tomate, pimentão) 5: 1 a 9: 1 Vermelho mais alto para desenvolvimento de flores / frutos Ervas (manjericão, coentro) 4: 1 a 6: 1 Espectro equilibrado Cannabis de ciclo completo 4: 1 (vegetais) a 8: 1 (flor) Espectro ajustável preferido
Com base nas diretrizes de design de LED para horticultura de fontes da indústria.
Controle de corrente para estabilidade de comprimento de onda
O comprimento de onda do LED muda com a variação da corrente. Para manter a precisão espectral:
- Desvio máximo de corrente:±2% em todas as cadeias de LED
- Desvio recomendado:±1% para designs premium
- Método de medição:Queda de tensão do resistor em série ou medidor de corrente em linha

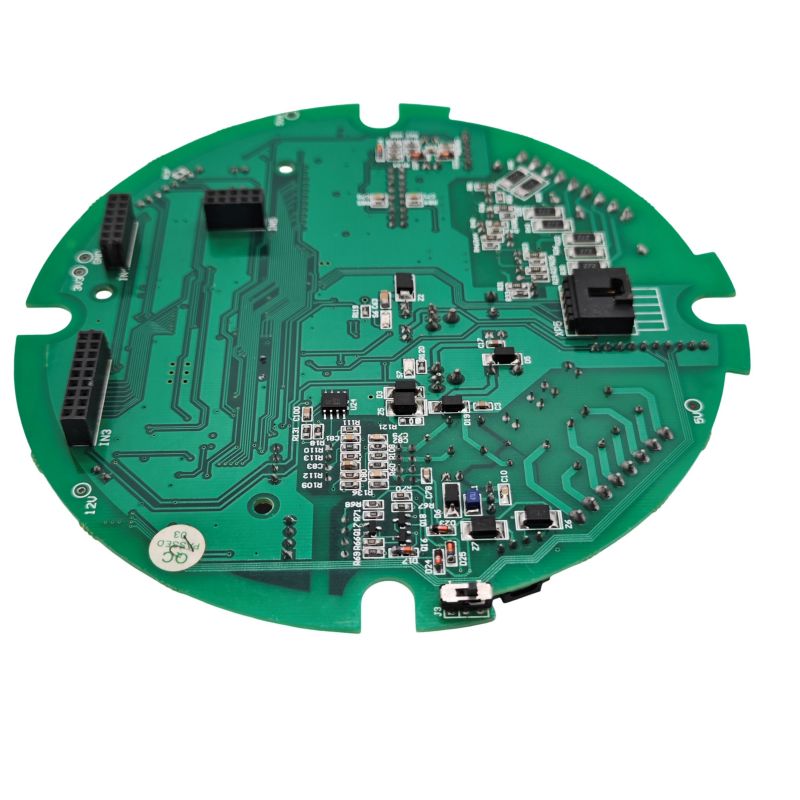

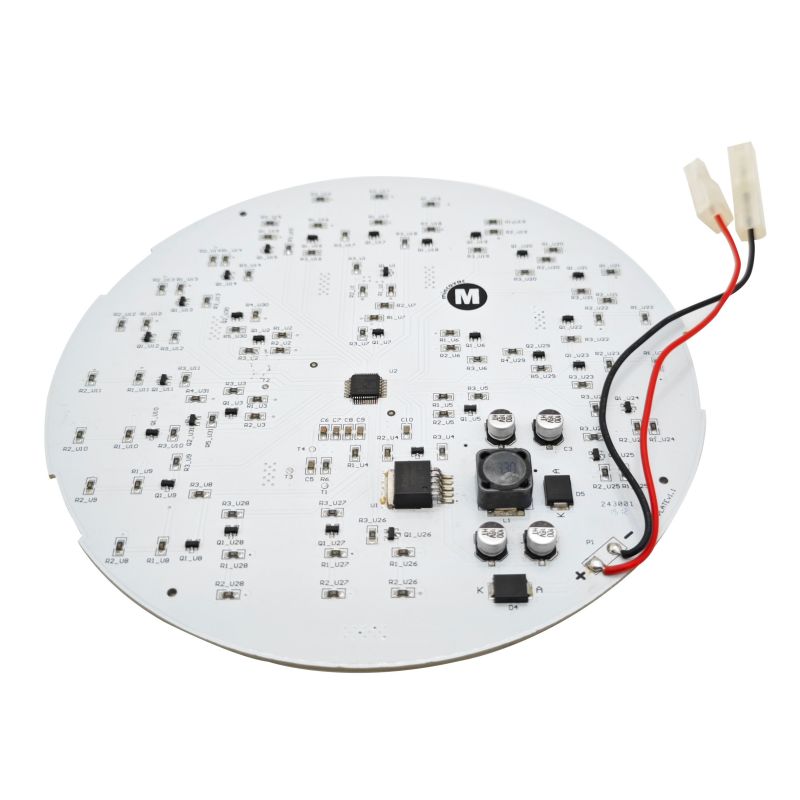

Topologia de driver e projeto de circuito
Corrente Constante vs. Tensão Constante
O plantio de PCBAs leves exigeunidade de corrente constantepara cada sequência de LED para manter o comprimento de onda estável e evitar fuga térmica.
TopologiaMelhor paraVantagensDesvantagensCorrente constante linearBaixa potência (<30W)Simples, baixo EMIIneficiente em queda de alta tensãoConversor BuckPotência média (30-100W), Vin> VfEficiente (90-95%)Requer indutor, ruído de comutaçãoConversor de reforçoFichas de LED com Vf>VinCapacidade de aumentoMaior contagem de componentesCorrente constante multicanalAlta potência (> 100W), ajustável espectroControle de canal individual, alta eficiênciaComplexo, custo mais alto
Circuitos de proteção necessários
Tipo de proteçãoEspecificação do componentePolaridade reversaDiodo Schottky ou P-FETBloqueia tensão negativa na entradaSobretensãoDiodo TVSfixação em 1,2x entrada máximaSobrecorrente (por canal)Fusível PTC ou resistor de detecção + corteDisparo em 1,3x corrente nominalProteção ESDDíodos Zener nas entradas±8kV mínimo
Proteção Ambiental para Salas de Cultivo
As luzes de plantio operam em ambientes de alta umidade (60-90% UR). A proteção contra umidade é obrigatória para uma operação confiável.
Requisitos de revestimento isolante
Tipo de revestimentoMelhor paraMétodo de aplicaçãoRetrabalhabilidadeAcrílico (AR)Horticultura geralPulverizar ou mergulharFácilSilicone (SR)Umidade extrema, PCB flexívelPulverização seletivaDifícilUretano (UR)Exposição a água salgada ou produtos químicosPulverizarMuito difícil
Espessura mínima do revestimento:0,03 mm (1,2 mils)
Lista de verificação de proteção contra umidade
- Revestimento isolantesobre todas as juntas de solda e cobre exposto
- Envasamentopara conectores e áreas de alta tensão (opcional para ambientes extremos)
- Conectores selados(Mínimo IP65 para estufas externas ou com alta umidade)
- Acabamento superficial ENIG(evita a corrosão do cobre; HASL não é recomendado)
Limites do ambiente operacional
ParâmetroCrescimento internoEstufaExteriorFaixa de umidade40-70% UR60-90% UR10-100% URFaixa de temperatura15-30°C-5 a 40°C-20 a 50°CClassificação IP mínimaIP20 (seco interno)IP44 (respingos)IP65 (à prova de intempéries)
Regras de layout de PCBA leve para plantio
Regra 1: Potência e Sinal Separados
- Mantenha a seção de entrada AC/DC isolada dos traços da unidade de LED
- Distância mínima de fuga: 3 mm entre áreas de alta e baixa tensão
Regra 2: Encurte Loops de Alta Corrente
- Coloque os drivers de LED o mais próximo possível dos conectores de LED
- Minimize a área do loop para reduzir EMI
Regra 3: Design de almofada térmica para LEDs
Cada almofada térmica de LED requer no mínimo 9 vias térmicas (0,3 mm)
- As vias devem ser preenchidas e tampadas para soldabilidade
Regra 4: Cobre derramado para solo
- Use um plano de aterramento sólido na camada 2 (para MCPCB de 2 camadas, o aterramento é o núcleo de metal)
- Para projetos FR4: camada de solo dedicada com divisões mínimas
Regra 5: Distribuição de energia em cadeia
- Para PCBAs leves de plantio lineares longos (até 1500 mm), roteie os traços de energia como um barramento central
- Alimente cada segmento de LED do barramento, não do final do segmento anterior
Requisitos de fabricação e montagem
Especificações de montagem SMT para plantio de PCBA leve
ParâmetroRequisitoVerificaçãoPasta de soldaSem chumbo (SAC305 ou similar)Conformidade com RoHS
Teste de qualidade para plantio de PCBA leve
TesteMétodoCritérios de aprovação/reprovaçãoTeste no circuito (ICT)Acessório de sonda automatizadoTodos os componentes presentes, valores corretosVerificação de polaridade do LEDModo de diodo ou inspeção visual100% de orientação corretaImagem térmica em carga totalCâmera IR após 1 hora de operaçãoSem ponto de acesso >70°C (almofadas de LED
Para produção de PCBA leve para plantio comercial, recomenda-se testar 100% destes parâmetros:
- Verificação de polaridade do LED(inspeção óptica automatizada)
- Qualidade da junta de solda(AOI em todos os componentes de potência)
- Teste aberto/curto(sonda voadora ou cama de pregos)
- Validação térmica(base amostral, 10% da produção)
Perguntas frequentes sobre plantio de luz PCBA
Q1: Qual é o melhor material de PCB para uma luz de plantio de alta potência (200 W +) que funciona 18 horas diariamente?
UM:Para operação contínua de alta potência,MCPCB de alumínio com condutividade térmica mínima de 3 W/m·Ké a escolha padrão. Aqui está a matriz de decisão baseada em dados de campo reais:
Nível de potênciaMaterial recomendadoCondutividade térmicaVida útil esperada40W-100WMCPCB de alumínio padrão (1-2 W/m·K)1-2 W/m·K30.000-50.000 horas100W-200WAlumínio de alto desempenho (3-5 W/m·K)3-5 W/m·K50.000-70.000 horas200W-300W+Alumínio premium (5-9 W/m·K) ou núcleo de cobre5-9+ W/m·K70.000-100.000 horas
Por que o alumínio em vez do FR4 para alta potência:Uma luz de plantio de 200 W gera calor significativo. O FR4 possui condutividade térmica de apenas 0,3-0,5 W/m·K, atuando como isolante. A temperatura da junção do LED excederá 100°C em minutos, causando rápida depreciação do lúmen (perda de 30-50% em 6 meses).
Alternativa cerâmica PCBUM:Para extrema confiabilidade ou quando o tamanho da PCB é severamente restrito (alta densidade de potência >3 W/cm²), os substratos cerâmicos (alumina ou nitreto de alumínio) eliminam totalmente a camada dielétrica, atingindo 20-200+ W/m·K. No entanto, o custo é 3-5x maior do que o MCPCB de alumínio.
Resultado para a maioria dos produtores comerciais:MCPCB de alumínio de alto desempenho (5 W/m·K) oferece o melhor equilíbrio entre custo e confiabilidade para luminárias de 200W+.
Q2: Como calculo o peso de cobre necessário para meu PCBA leve de plantio para evitar superaquecimento?
UM:Use a fórmula IPC-2221 com estas diretrizes específicas para horticultura. O superaquecimento residual é um modo de falha comum em luzes de plantio de alta potência.
Passo 1 – Determine sua corrente máxima por traço:
Para uma luz de plantio típica de 100 W a 48 V: Corrente = 100 W / 48 V = 2,08 A por string
Passo 2 - Escolha o aumento de temperatura permitido (ΔT):
- Aumento de 10°C:Conservador para mais de 50.000 horas de vida (recomendado para uso comercial)
- Aumento de 20°C:Aceitável para consumo
- Aumento de 30°C:Alto risco --- o traço enfraquecerá as juntas de solda ao longo do tempo
Passo 3 - Selecione o peso do cobre com base na corrente:
Corrente Largura necessária de cobre de 1 onça (ΔT = 20 ° C) Largura necessária de cobre de 2 onças (ΔT = 20 ° C) Recomendação 1A30 mils (0,76 mm) 15 mils (0,38 mm) 1 onça aceitável 2A70 mils (1,78 mm) 35 mils (0,89 mm) 2 onças preferido3A120 mils (3,05 mm) 60 mils (1,52 mm) 2 onças no mínimo 5A220 mils (5,59 mm) 110 mils (2,79 mm) 3 onças recomendado
Passo 4 - Calcule usando a fórmula simplificada (para traços externos, 2 onças de cobre):
Largura (mils) = Corrente (Amperes) × 35 (para ΔT=20°C)
Exemplo para 2,08A: 2,08 × 35 = 73 mils (1,85 mm) de largura mínima
Adicionando margem de segurança de 20%:73 × 1,2 = 88 mils (2,23 mm)
Recomendação profissional para plantio de PCBA leve:
- Use no mínimo 2 onças de cobrepara todos os traços carregando >1A
- Use 3 onças de cobrepara traços transportando >3A ou quando o espaço da placa é limitado
- Adicionar abertura de máscara de soldaem traços de alta corrente --- solda adicional aumenta a capacidade de corrente em 20-40%
Método de verificação:Após a montagem do protótipo, meça a temperatura do traço com uma câmera infravermelha em plena carga. Se algum traço exceder 70°C, aumente o peso do cobre ou amplie o traço.
Q3: O que causa saída de luz irregular ou oscilação na luz de plantio PCBA e como posso corrigir isso?
UM:A saída irregular de luz e a cintilação são normalmente causadas porincompatibilidade de corrente entre cadeias de LED paralelasoucapacitância em massa insuficiente. Aqui está a sequência de diagnóstico:
Causa raiz 1 – Incompatibilidade de corrente em strings paralelas (mais comum):
Quando várias cadeias de LED são conectadas em paralelo a um único driver de corrente constante, pequenas diferenças na tensão direta (Vf) fazem com que uma cadeia consuma mais corrente do que outras. A corda mais quente consome mais corrente, aquece ainda mais (Vf cai com a temperatura) e consome ainda mais corrente – fuga térmica.
Solução:
- Use umdriver de corrente constante separado por string(preferido para alta potência)
- Ou adicioneresistores de balanceamento(0,5-2Ω) em série com cada string para equalizar a corrente
- Potência do resistor: P = I² × R (por exemplo, 1A² × 1Ω = resistor de 1W)
Causa raiz 2 – Capacitância em massa insuficiente na saída do driver:
O escurecimento modulado por largura de pulso (PWM) cria cintilação visível se a capacitância de saída for muito pequena. A corrente do LED aumenta e diminui com cada ciclo PWM.
Frequência PWMCapacitância mínima em massa Visibilidade de cintilação100-200 Hz1000µF+Visível para a maioria das pessoas500-1000 Hz470µFFcintilação detectável por alguns1000-4000 Hz100µFGeralmente sem cintilação> 4000 HzNão necessárioSem cintilação visível
Consertar:Adicione um capacitor eletrolítico de 100-470 µF na saída do LED, além de um capacitor cerâmico de 10 µF para filtragem de alta frequência.
Causa raiz 3 – Juntas de solda ruins nas conexões de LED:
Uma junta de solda rachada ou fria em uma almofada de LED cria uma conexão intermitente. O LED pode piscar, escurecer ou falhar completamente à medida que a placa aquece e esfria.
Método de detecção:
- Bata suavemente em cada LED com uma ferramenta de plástico enquanto a luz está acesa
- Se ocorrer cintilação, reflua a junta de solda
- Para LEDs SMT, inspecione sob ampliação quanto a rachaduras ao redor da almofada
Causa raiz 4 - Largura de traço inadequada causando queda de tensão:
Traços longos e estreitos em strings de alta potência criam queda de tensão. Os LEDs na extremidade do traço recebem menos corrente do que aqueles próximos ao driver.
Consertar:
- Calcular queda de tensão: V_drop = I × R_trace
- Para uma corda 2A em um traço de 100mil (2,54mm) 1oz acima de 24 polegadas: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Isso pode ser aceitável. Para V_drop >0,5V, aumente a largura do traço ou use 2 onças de cobre
Validação rápida:Meça a tensão no primeiro LED e no último LED em cada string. Se a diferença exceder 0,3 V, atualize o design do rastreamento.
Lista de verificação de testes de produção para plantio de PCBA leve
Antes de aprovar um PCBA leve de plantio para produção em massa, verifique estes cinco testes:
| Teste | Método | Critérios de aprovação/reprovação |
|---|---|---|
| Saída espectral | Integrando esfera ou espectrômetro | Desvio de comprimento de onda ≤±5nm do alvo |
| Desempenho térmico | Câmera infravermelha após 1 hora em plena carga | Nenhum ponto >70°C; Almofadas LED <60°C |
| Saldo atual | Meça a corrente em cada string paralela | Desvio entre strings <5% |
| Resistência à umidade | 85% UR a 40°C por 48 horas, alimentado | Sem corrosão, sem cintilação, sem falha |
| Verificação de vida útil (acelerada) | 85°C/85% UR, 1000 horas (teste THB) | Depreciação do lúmen <10% |
Para pedidos comerciais:Solicite documentação PPAP (Processo de aprovação de peças de produção), incluindo relatórios de imagens térmicas e dados de verificação espectral.
Resumo: Lista de verificação de PCBA de luz de plantio confiável
Elemento de designRequisitoMaterial PCBAlumínio MCPCB (1-9 W/m·K) para a maioria; FR4 apenas para baixa potência (<30W) Peso de cobre mínimo de 2 onças para traços de energia; 1 onça para sinalGerenciamento térmico9+ vias térmicas por LED; TIM entre PCBA e dissipador de calor; temperatura de superfície <60°CControle de espectroVermelho (660nm), Azul (450nm); proporção baseada na cultura; desvio de corrente <±2%Topologia do driverCorrente constante por string; canais de driver separados para ajuste de espectroProteção contra umidadeRevestimento isolante (acrílico ou silicone); Acabamento superficial ENIG; conectores seladosBalanceamento de correnteDrivers separados ou resistores de balanceamento para strings paralelasCertificaçõesRoHS, UL (para luminárias comerciais)TestesEspectral, térmico, equilíbrio de corrente, resistência à umidade, envelhecimento acelerado THB
Uma luz de plantio confiável PCBA combina gerenciamento térmico adequado (MCPCB de alumínio, cobre de 2+ onças, vias térmicas), controle de espectro preciso (acionamento de corrente constante, desvio de comprimento de onda ≤±5nm) e proteção ambiental (revestimento isolante, conectores selados). As falhas de campo mais comuns – saída de luz irregular, cintilação e falha prematura do LED – são causadas por design térmico inadequado ou incompatibilidade de corrente entre cadeias paralelas. Priorize cobre de 2 onças, drivers de corrente constante separados por canal e testes de validação térmica para atingir mais de 50.000 horas de operação em ambientes de cultivo comercial.
