OBD PCBA

Descrição do produto

Como encontrar um fornecedor confiável para sua placa de controle OBD PCBA?

Na Unixplore Electronics, estamos comprometidos em fornecer OBD PCBA de qualidade e, ao mesmo tempo, inovar em sua funcionalidade e recursos. Nosso objetivo é estabelecer parcerias duradouras com clientes novos e antigos para criarmos juntos um futuro melhor.

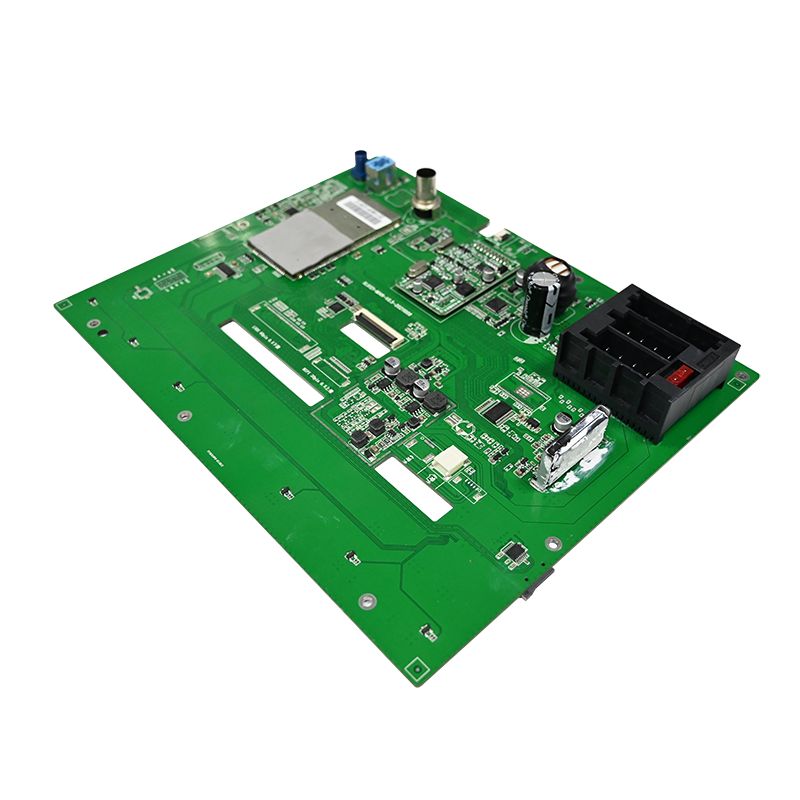

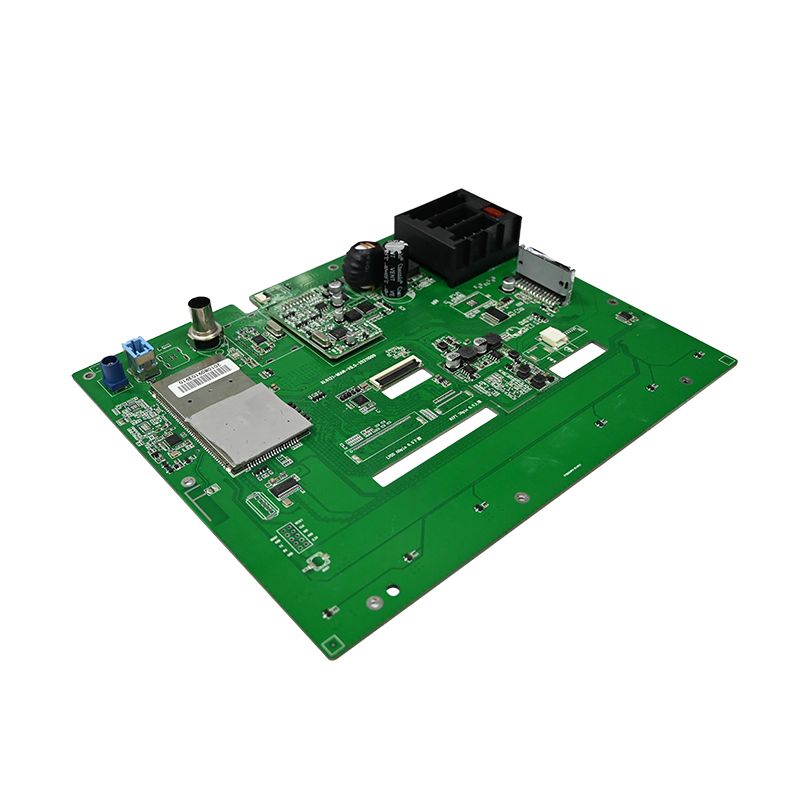

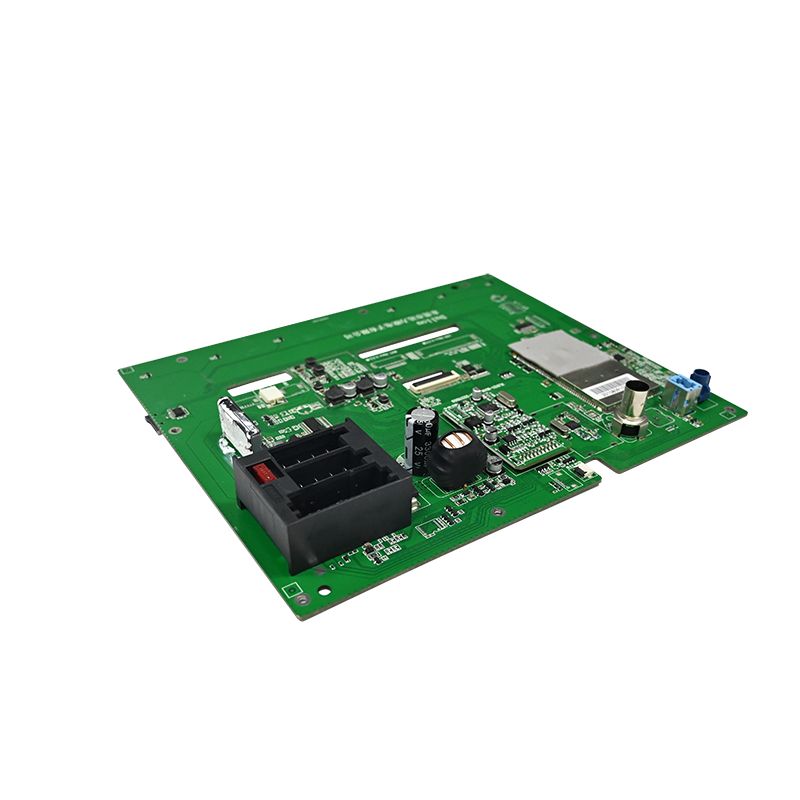

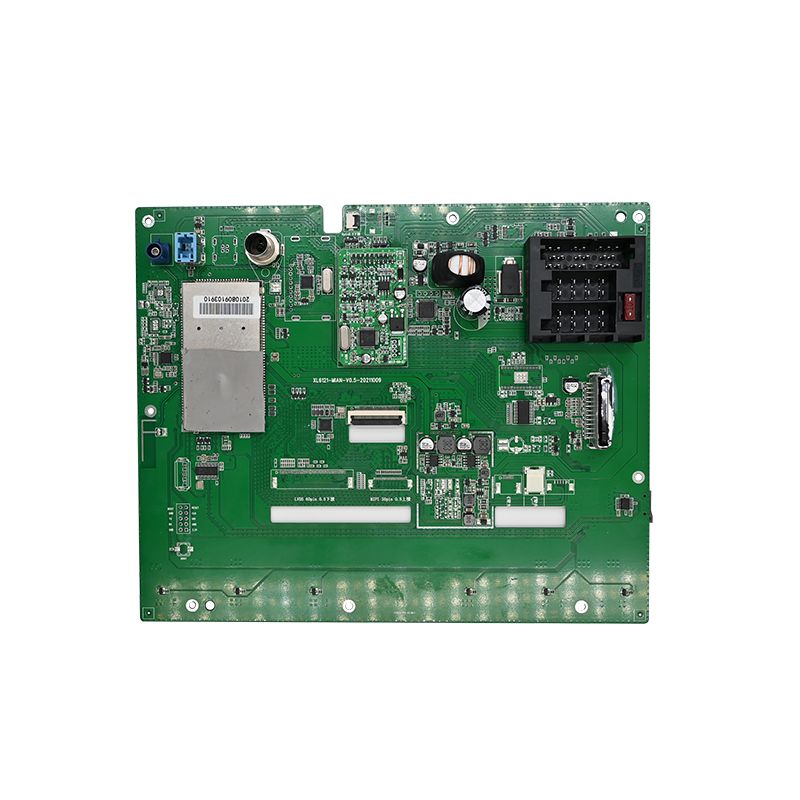

A placa de controle OBD PCBA refere-se à placa de circuito de interface OBD do carro. É uma porta de diagnóstico para monitoramento em tempo real de sistemas de controle de emissões de veículos e sistemas de motores.
Através da interface OBD, é possível obter informações como dados de emissão e código de falha do veículo, auxiliando assim os técnicos no diagnóstico e reparo dos veículos.
Geralmente é composto por microcontroladores, circuitos de interface, circuitos de potência, etc. O microcontrolador é responsável por processar os dados lidos da interface OBD e transmiti-los para a máquina superior ou dispositivo de diagnóstico. O circuito de interface inclui interface CAN-BUS, porta serial RS232, etc., e é usado para comunicação com sistemas de veículos e equipamentos de diagnóstico. O circuito de alimentação fornece a alimentação necessária para a placa de controle OBD.
As funções principais incluem leitura e eliminação do código de falha, leitura de dados do sensor e controle do atuador. Ele também pode se comunicar com outros sistemas do veículo através do CAN-BUS para obter um gerenciamento inteligente do veículo.
Resumindo, é uma parte importante do sistema de controle eletrônico do veículo, de grande importância para a manutenção e reparo do veículo.

Unixplore fornece serviço completo e pronto para uso para seu projeto EMS. Não hesite em contactar-nos para a sua construção de placa, podemos fazer um orçamento em 24 horas após recebermos o seuArquivo GerbereLista BOM!

Fabricação de OBD PCBA

* Arquivo Gerber e lista BOM fornecidos pelo cliente
* PCB em branco feito, componentes adquiridos por nós
* Fabricação de PCB com peças totalmente montadas
* 100% função testada OK antes do envio
* Compatível com RoHS, processo de fabricação sem chumbo
* Entrega rápida, com pacote ESD independente
* Serviço completo de fabricação eletrônica para design de PCB, layout de PCB, fabricação de PCB, aquisição de componentes, montagem de PCB SMT e DIP, programação IC, teste de função, embalagem e entrega

Unixplore PCB e capacidade de montagem de PCB

Parâmetro	Capacidade
Camadas	1-40 camadas
Tipo de montagem	Orifício passante (THT), montagem em superfície (SMT), misto (THT+SMT)
Tamanho mínimo do componente	0201(Métrica 01005)
Tamanho máximo do componente	50 mm x 50 mm x 10 mm (2,0 pol. x 2,0 pol. x 0,4 pol.)
Tipos de pacotes de componentes	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Passo Mínimo do Pad	0,5 mm (20 mil) para QFP, QFN, 0,8 mm (32 mil) para BGA
Largura mínima do traço	0,10mm (4mil)
Espaço mínimo de rastreamento	0,10mm (4mil)
Tamanho mínimo de perfuração	0,15mm (6mil)
Tamanho máximo da placa	457 mm x 610 mm (18 pol. x 24 pol.)
Espessura da placa	0,0078 pol. (0,2 mm) a 0,236 pol. (6 mm)
Material do tabuleiro	CEM-3,FR-2,FR-4, High-Tg, HDI, Alumínio, Alta Frequência, FPC, Rigid-Flex, Rogers, etc.
Acabamento de superfície	OSP, HASL, Flash Gold, ENIG, Gold Finger, etc.
Tipo de pasta de solda	Com chumbo ou sem chumbo
Espessura do Cobre	0,5 onças - 5 onças
Processo de montagem	Soldagem por refluxo, soldagem por onda, soldagem manual
Métodos de inspeção	Inspeção Óptica Automatizada (AOI), Raio X, Inspeção Visual
Métodos de teste internos	Teste funcional, teste de sonda, teste de envelhecimento, teste de alta e baixa temperatura
Tempo de resposta	Amostragem: 24 horas a 7 dias, execução em massa: 10 a 30 dias
Padrões de montagem de PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe II

Serviço EMS de valor agregado Unixplore

● Serviço de pré-programação de IC com arquivo em formato HEX,ELF e BIN.
● Dispositivo de teste de função OBD PCBA personalizado de acordo com os requisitos de teste do cliente
● Serviço de construção de caixas, incluindo moldes de caixas de plástico e metal e produção de peças
● Revestimento conformal incluindo revestimento de laca seletivo, encapsulamento de resina epóxi
● Chicote de fios e montagem de cabos
● Montagem do produto acabado incluindo caixa, tela, interruptor de membrana, etiquetagem e embalagem personalizada em caixa ou caixa de varejo.
● Vários testes de terceiros para PCBA estão disponíveis mediante solicitação
● Assistência para certificação de produtos
